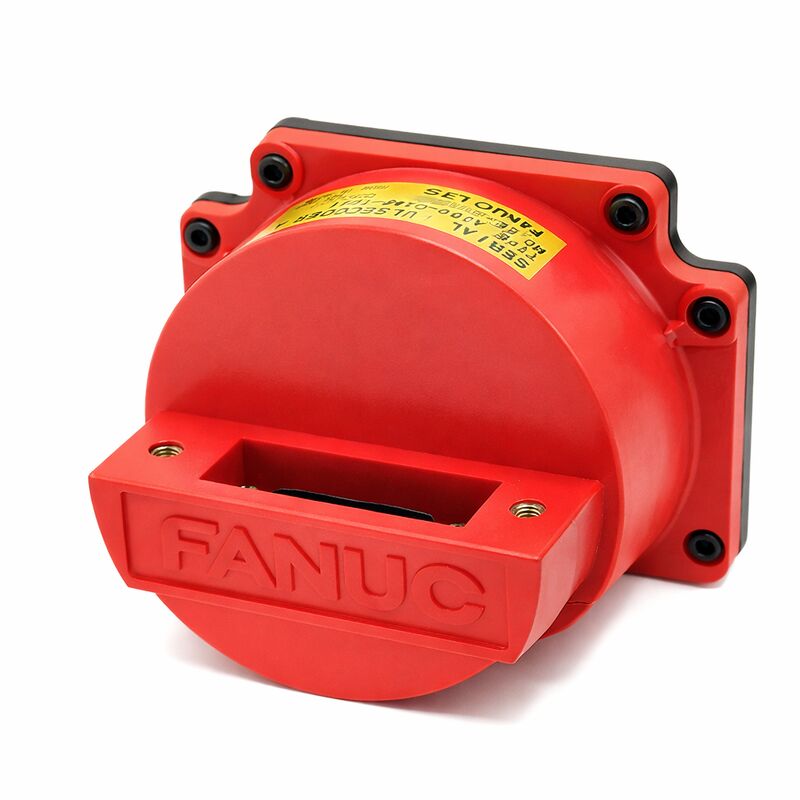

Encoder FANUC A860-0370-T002 com certificação CE

Fanuc A860-0370-T002000,000P, CNC AC Servo Motor Encoder, descontinuado pelo fabricante

Resumo

OFanuc A860-0370-T002é a variante T002 do codificador de pulso absoluto αA1000 da Fanuc para servomotores CA da série alfa de grande formato.

Como todos os membros da família de codificadores A860-0370, ele fornece 1,000,000 ppr feedback de posição de série absoluta ️ a especificação de alta resolução correspondente às características de binário e velocidades de funcionamento dos motores da classe α12 a α40.

A Fanuc interrompeu a produção do A860-0370-T002, o que significa que ele não está mais disponível através dos canais de distribuição padrão da Fanuc como um novo produto.

Todos os fornecimentos de substituição provêm do mercado de reposição: programas de troca de motores, excedentes controlados do desmantelamento de máquinas e estoques de serviços gerenciados.

O sufixo T002 distingue a configuração do conector ou a montagem mecânica desta variante do T001 da mesma família A860-0370.

Ambas as variantes servem a mesma gama de motores alfa de grande porte, possuem a mesma resolução αA1000 1M ppr e são compatíveis com os mesmos controles e amplificadores CNC.

The physical difference lies in how the encoder connects to the motor-side feedback cable — the specific connector type that mates with the existing cable assembly in the machine determines which T-suffix variant is the correct replacement.

Compreender o estado de descontinuidade desta peça tem implicações práticas além da simples procura.

Quando a documentação de uma máquina lista o A860-0370-T002 e essa variante exata não está disponível, a pergunta de serviço torna-se:Pode ser utilizado o T001 (ou outra variante do sufixo T com características de retroalimentação equivalentes) com adaptação adequada do cabo, e o calendário de produção da máquina tolera o trabalho adicional que a adaptação requer?

Para muitas instalações, um T001 funcional com um adaptador de cabo é preferível a um desligamento prolongado da máquina enquanto se aguarda o estoque específico do T002.

Principais especificações

Gerenciamento de um codificador descontinuado Considerações práticas

Quando o fabricante OEM cessa de produzir um número de peça de codificador específico, a estratégia de aquisição passa de reativa para proativa.

Para uma instalação com várias máquinas que executam motores alfa Fanuc que usam o A860-0370-T002, a abordagem mais eficaz é realizar uma auditoria: quantos motores têm este codificador,Qual é a idade aproximada de cada motor e horas de funcionamento, e qual é a consequência de que o motor falha amanhã?

As respostas a estas perguntas definem a quantidade de estoque de codificadores sobressalentes que é apropriado manter.

Os programas de troca de serviços oferecem uma alternativa ao estoque de reserva completo.unidade equivalente garantida do seu inventário gerido.

This approach keeps capital tied up in spare inventory minimal while maintaining the ability to respond quickly to machine-down events — provided the exchange supplier maintains adequate stock of the variant required.

Resolução αA1000 no contexto do motor alfa grande

A resolução de 1M ppr do αA1000 merece alguma perspectiva adicional em comparação com especificações de codificador mais modestas.

Na velocidade nominal de 2000rpm do motor α22/2000, o αA1000 gera 33,3 milhões de atualizações de posição absoluta por segundo.

Em termos práticos de servo controle, this means the velocity estimate computed by the servo amplifier from consecutive position samples is derived from a very dense data stream — position sample intervals are so short at rated speed that the velocity estimate noise is minimal, contribuindo para a regulação suave da velocidade que torna esses motores adequados para aplicações de usinagem de precisão.

Para comparação, um codificador de 64K (αA64) no mesmo motor a 2000rpm geraria 2,13 milhões de atualizações por segundo, ainda rápido, mas com uma estimativa de velocidade proporcionalmente mais grosseira por ciclo de controle.

The choice of 1M ppr for large alpha motors reflects Fanuc's servo engineering judgment that the αA64 resolution available for smaller motors was not sufficient for optimal velocity control of high-inertia, grandes motores alfa de alto binário nas suas condições de funcionamento nominal.

Perguntas frequentes

P1: Uma vez que o A860-0370-T002 foi descontinuado, quais são as opções realistas para os operadores da máquina?

Existem três opções principais.

Em primeiro lugar, as unidades T002 excedentárias provenientes de especialistas do mercado pós-venda variam na disponibilidade e as unidades de troca testadas com garantia são preferíveis às unidades excedentárias não testadas.

Em segundo lugar, utilizar uma variante T001 ou outra com sufixo T A860-0370 com adaptação adequada do cabo na extremidade do motor, se o conector da variante puder ser acomodado pela instalação do cabo do motor.

Em terceiro lugar, contacte um representante de serviço autorizado pela Fanuc para determinar se a Fanuc emitiu um número oficial de peça de substituição ou de referência cruzada para o T002.

A terceira opção vale sempre a pena de ser verificada antes de se comprometer com o abastecimento de pós-venda, uma vez que a Fanuc às vezes mantém caminhos de referência cruzada silenciosos para variantes de codificadores descontinuadas.

P2: Como "descontinuado pelo fabricante" afeta a garantia de um T002 renovado?

A garantia do fabricante não se aplica aos produtos descontinuados provenientes do mercado de reposição que está implícito no estado de descontinuidade.

A cobertura de garantia de um T002 remodelado ou excedente vem do prestador de serviços que fornece a unidade, não da Fanuc.

Os fornecedores de codificadores de reposição de renome oferecem tipicamente de 3 a 12 meses de garantia em unidades renovadas, apoiadas por testes em um equipamento de teste de circuito fechado.

Ao avaliar um fornecedor, pergunte especificamente sobre o procedimento de ensaio: o codificador foi montado num motor alfa compatível e conduzido a velocidade nominal numa plataforma de ensaio controlada pela Fanuc?Esse nível de verificação funcional é substancialmente mais significativo do que o teste elétrico de banco sozinho.

P3: Qual é a diferença entre o T001 e o T002 na família A860-0370?

Tanto o T001 como o T002 são codificadores absolutos αA1000 1M ppr para a mesma gama de motores alfa de grande porte, compatíveis com a mesma geração e amplificadores CNC.

A diferença do sufixo T indica uma variação no tipo de conector, configuração do cabo ou um pequeno detalhe de montagem mecânica na interface codificador-motor.

O desempenho funcional do codificador ¢ resolução, protocolo, capacidade de posição absoluta ¢ é idêntico.

A service provider familiar with Fanuc alpha encoder variants can confirm which physical differences apply and advise on whether cable adaptation allows T001 stock to serve as a T002 replacement in a specific installation.

Q4: Como deve verificar-se a referência da posição absoluta após a instalação de um T002 de substituição?

Após a instalação do codificador de substituição, ligar a máquina e efectuar um regresso de referência no eixo afectado.Jog o eixo para o seu interruptor de referência e executar o comando de retorno de referência do painel do operador CNC.

O CNC conduzirá o eixo para o interruptor de referência, depois rastejará para encontrar a marca de referência do codificador e, finalmente, definirá a posição do eixo para a coordenada zero da máquina.

Verifique se o visor de posição mostra a coordenada zero esperada antes de mover outros eixos ou executar programas.

Verifique se o eixo se move corretamente em ambas as direcções sem alarmes de limite inesperados.movendo-se para um deslocamento conhecido e voltando para zero) para confirmar a repetibilidade da posição antes de voltar a produção da máquina.

P5: Existe o risco de receber uma falsificação A860-0370-T002 de fornecedores de baixo custo, e como pode ser identificado?

Existem no mercado componentes de codificadores Fanuc falsificados, particularmente para famílias de codificadores populares.

Os principais indicadores de uma unidade genuína incluem: a rotulagem do corpo do codificador deve mostrar claramente o número completo da peça Fanuc com uma qualidade de letra e impressão consistentes;O peso e o acabamento da caixa devem corresponder às unidades Fanuc originais (corpos de plástico leve com tinta de alta qualidade são um sinal de aviso sobre o que deve ser um codificador de corpo metálico de precisão); and the serial communication output when the encoder is connected to a Fanuc amplifier should be recognised as a valid αA1000 encoder — counterfeit units often fail to generate a valid serial handshake, produzindo alarmes de comunicação de codificador imediatos.

A melhor proteção contra o risco de falsificação consiste em procurar produtos de especialistas estabelecidos em automação industrial com um histórico verificável no fornecimento de peças Fanuc.
