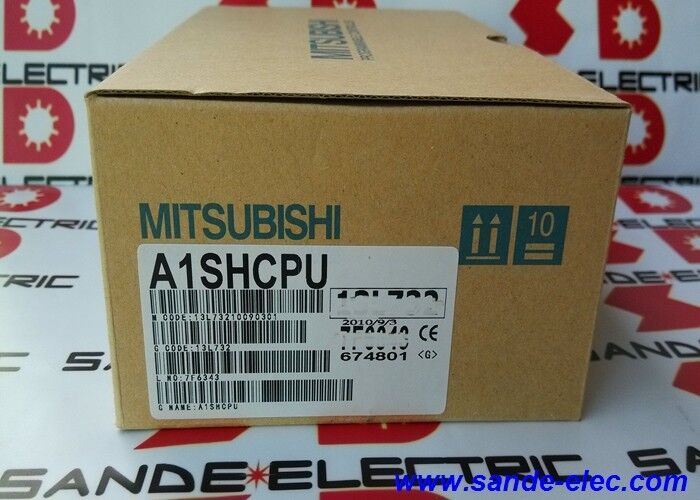

Mitsubishi A1SHCPU CPU Processador Unidade A1SH CPU

Mitsubishi A1SHCPU∙ MELSEC-A AnS Série PLC CPU Unidade 8K Passos / 256 I/O / 0,33 μs

Número da parte:A1SHCPU

Fabricante:Mitsubishi Electric (Japão)

Tipo de produto:Unidade de CPU PLC baseada em rack modularFamília de produtos:Série MELSEC-A AnSCapacidade do programa:Passos de 8KPontos de entrada/saída:256Pontos de E/S do dispositivo:2,048Velocidade de processamento LD:00,33 μsMemória:RAM integrada + slot de cassete de memória (E2PROM / cassetes EP-ROM suportadas)

A A1SHCPU num gabinete de controlo AnS

A A1SHCPU é a unidade de CPU de maior desempenho da família MELSEC-A AnS da Mitsubishi, os controladores montados em racks que foram amplamente implantados em automação de máquinas, painéis de utilitários,e equipamentos de produção durante os anos 90 e 2000.. A 0,33 μs por instrução LD, ele fica acima do padrão A1SCPU em velocidade de processamento, tornando-se a escolha certa para aplicações AnS onde o tempo de varredura do programa importa.

É um módulo de CPU dedicado, não um controlador integrado autônomo.A CPU lida com a execuçãoPara qualquer pessoa que mantenha um gabinete MELSEC-A existente, essa distinção é importante.e o resto do rack fica intocado.

A capacidade do programa de 8K-passo é uma das primeiras coisas a verificar antes de encomendar.Se o programa de máquina original se encaixa dentro de 8K passos (o que quase certamente acontece se a CPU original também era uma A1SHCPU)Os 2.048 pontos de dispositivo referem-se aos registos de dados internos, dispositivos de bits,e elementos de temporizador / contador o programa pode usar uma contagem maior do que alguns outros modelos AnS, dando à A1SHCPU um pouco mais de espaço para programas com manipulação de dados complexos.

O suporte de cassetes de memória é importante para planejamento de manutenção.Se o sistema instalado já utilizar uma cassete, o substituto A1SHCPU o suporta diretamente.

Principais especificações

Perguntas frequentes

P1: Qual é a diferença entre A1SHCPU e A1SCPU?

A A1SHCPU processa instruções mais rapidamente 0.33 μs versus 0.48 μs por instrução LD para a A1SCPU padrão.mas a A1SHCPU é a variante de maior desempenho. Se a unidade original for uma A1SHCPU, substitua-a por uma A1SHCPU substituindo a A1SCPU mais lenta altera o tempo de varredura do programa, o que pode afetar as sequências de máquinas sensíveis ao tempo.

P2: O A1SHCPU pode executar o programa da máquina original sem modificação?

Sim, desde que o programa se encaixe dentro de passos de 8K e use apenas tipos de dispositivos suportados pela família de CPUs AnS.uma troca igual por igual restaura a operação sem alterações de programaçãoFaça um backup do programa da CPU instalada antes de substituí-lo.

P3: A A1SHCPU precisa de um cassete de memória, ou funciona sem um?

A memória RAM incorporada mantém o programa e os parâmetros sem uma cassete.Se o sistema instalado usa uma cassete depende de como a máquina original foi configuradaVerifique antes de remover a CPU antiga.

Q4: Que software de programação suporta o A1SHCPU?

GX Developer é a ferramenta de programação Mitsubishi padrão para CPUs da série MELSEC-A. Instalações mais antigas também podem ter sido configuradas usando SW5D5-GPPW ou ferramentas legadas semelhantes.O formato do programa é a escada MELSEC-A padrão e usa os mesmos endereços de dispositivos em toda a família AnS.

Q5: O que deve ser confirmado antes de encomendar?

Confirme o número de peça da CPU instalada no rótulo da unidade, verifique se o programa se encaixa dentro de passos de 8K, verifique se um cassete de memória está em uso e confirme que o rack é uma unidade base da série AnS.A A1SHCPU não caberá em racks mais antigos da série A que usam uma largura de fenda diferente.
