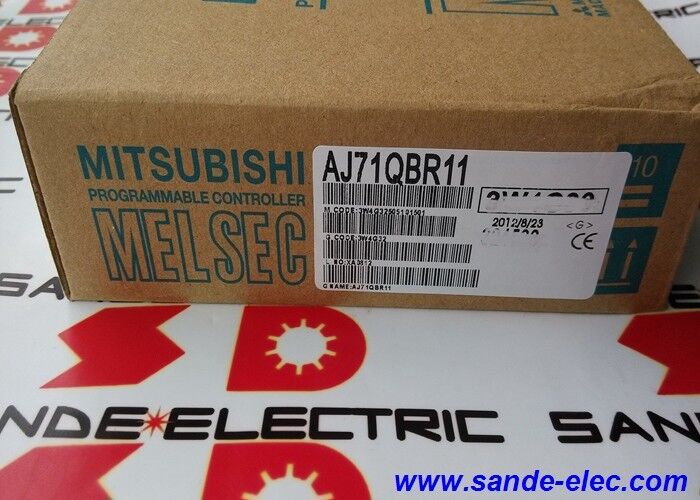

Novo Mitsubishi PLC Module AJ71QBR11 ou A J71QBR11

Mitsubishi AJ71QBR11 | Módulo de Rede de Barramento Coaxial MELSECNET/10 — Barramento de Token de 10 Mbps

Número da Peça: AJ71QBR11

Fabricante: Mitsubishi Electric (Japão)

Tipo de Produto: Módulo de Rede de Barramento Coaxial

Rede: MELSECNET/10

Transmissão: Barramento coaxial único, método de barramento de token

Velocidade: 10 Mbps

Mantendo uma Rede Coaxial MELSECNET em Funcionamento

O AJ71QBR11 é a variante de barramento coaxial da família de módulos de rede MELSECNET/10 da Mitsubishi. Foi projetado para redes de barramento de token de 10 Mbps que conectavam PLCs MELSEC-QnA nos anos 90 e início dos anos 2000 — células de máquinas, linhas de produção e arquiteturas de E/S remotas onde a fiação era construída em torno de cabo coaxial em vez de fibra ou par trançado.

O MELSECNET/10 opera em uma topologia de barramento de token: a rede passa um token lógico entre as estações, e apenas a estação que detém o token transmite a qualquer momento. Isso confere à rede um comportamento determinístico e previsível — importante para aplicações de controle onde cada estação precisa de uma taxa de atualização definida. A 10 Mbps em cabo coaxial, a rede lida com a troca de dados cíclica de PLC para PLC e E/S remota com o mesmo hardware.

O AJ71QBR11 usa especificamente cabo coaxial 3C-2V ou 5C-2V — os tipos coaxiais finos padrão em instalações de rede industrial japonesas desse período. O tipo de cabo, a especificação do conector e a terminação em ambas as extremidades do barramento precisam estar corretos para que a rede opere de forma confiável. Misturar tipos de cabo ou deixar a terminação incorreta são as duas causas mais comuns de falhas de comunicação MELSECNET/10 em instalações antigas.

O módulo aparece na documentação de transição da Mitsubishi como parte do caminho de migração de hardware MELSEC-A/QnA mais antigo. Essa referência lhe diz algo prático: muitos locais estão executando essas redes muito depois que o hardware foi descontinuado, e a Mitsubishi considerou isso em sua documentação de suporte. O AJ71QBR11 é muito mais um item de manutenção neste ponto, obtido através do mercado de reposição para manter uma rede coaxial existente em funcionamento enquanto planos de modernização de longo prazo são desenvolvidos.

Especificações Principais

FAQ

P1: Qual é a diferença entre os módulos AJ71QBR11 e os módulos MELSECNET/10 de fibra óptica?

O AJ71QBR11 é do tipo barramento coaxial — ele usa cabo coaxial 3C-2V ou 5C-2V. As variantes de fibra óptica usam fiação em loop óptico. Ambos operam em MELSECNET/10 a 10 Mbps, mas a camada física é completamente diferente. Os dois tipos não podem ser misturados no mesmo segmento de rede. Se a rede instalada usa cabo coaxial, a substituição também deve ser do tipo coaxial.

P2: A rede MELSECNET/10 apresenta falhas intermitentes de comunicação. O AJ71QBR11 poderia ser a causa?

Possivelmente, mas verifique primeiro a camada física. O MELSECNET/10 coaxial é sensível à terminação e à condição do cabo. Confirme se ambas as extremidades do barramento estão corretamente terminadas, verifique os conectores do cabo quanto a corrosão ou contatos soltos e verifique se não existem ramificações não terminadas ou segmentos de cabo danificados no tronco. Falhas em nível de rede em instalações coaxiais antigas são mais frequentemente problemas de camada física do que falhas de módulo.

P3: O AJ71QBR11 pode ser usado com PLCs da série MELSEC-Q?

O AJ71QBR11 é projetado para sistemas MELSEC-QnA e compatíveis MELSEC-A. Os PLCs atuais da série MELSEC-Q usam módulos de rede diferentes (QJ71BR11 para MELSECNET/10 coaxial). Embora o MELSECNET/10 seja a mesma família de rede, os fatores de forma dos módulos e as interfaces de backplane diferem entre o hardware das séries QnA e Q.

P4: O que deve ser verificado sobre a configuração da rede antes de substituir o AJ71QBR11?

Confirme o número da estação (estação de controle ou estação normal), o número da rede e as configurações de atualização cíclica atualmente programadas no módulo instalado. Esses parâmetros precisam ser replicados no módulo de substituição ou configurados a partir da documentação. Configuração incorreta da estação é uma causa comum de falhas de comunicação pós-substituição.

P5: Onde o AJ71QBR11 é obtido agora que foi descontinuado?

Através do mercado de reposição de automação industrial — revendedores especializados em MELSEC legados e empresas de reparo de PLCs Mitsubishi mantêm estoque de troca para módulos MELSECNET/10. Solicite confirmação de que o tipo de barramento coaxial (BR11) está disponível, pois às vezes é confundido com variantes de fibra óptica nas listagens de fornecedores. Testes funcionais em um banco de testes MELSECNET/10 antes do envio é a melhor garantia de uma substituição funcional.
