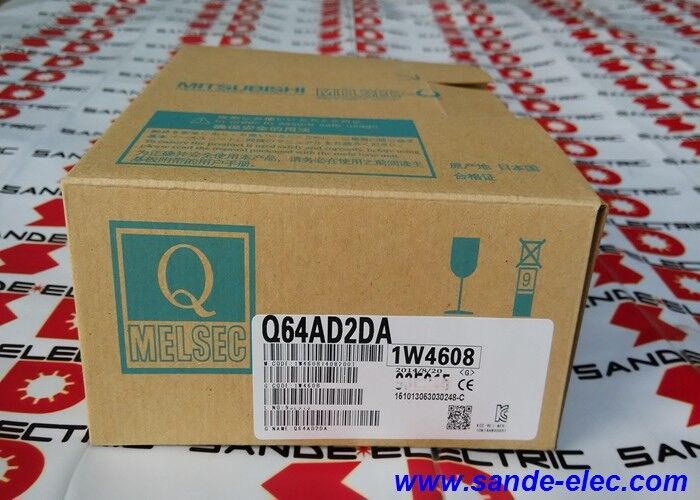

Novo Mitsubishi PLC Q64AD2DA Garantia de um ano

Mitsubishi Q64AD2DA | E/S analógica combinada MELSEC-Q — entrada de 4 canais / saída de 2 canais / ±10V + 0–20mA / 500µs / registro / terminal de 18 pontos / 27,4 mm

4 entradas e 2 saídas em um slot de 27,4 mm

A maioria dos módulos analógicos da série Q são de entrada ou saída pura. O Q64AD2DA combina ambas as funções em um único slot – quatro canais de entrada A/D e dois canais de saída D/A coexistem no mesmo módulo. Para aplicações que necessitam de ambos os tipos de sinal analógico na mesma seção da máquina, isso reduz pela metade a contagem de slots e simplifica a fiação em comparação com a instalação de módulos Q64AD e Q62DAN separados.

A divisão é prática para configurações comuns de malha de controle: dois canais de entrada leem sinais variáveis ​​do processo (pressão, temperatura, vazão), um terceiro monitora o feedback analógico de velocidade do inversor e o quarto lida com um transdutor de posição — enquanto os dois canais de saída acionam uma válvula de controle e um ponto de ajuste do inversor de velocidade variável simultaneamente. Todos os seis canais funcionam a 500 µs, portanto nenhuma conversão analógica fica atrás da outra.

Especificações principais

Resolução selecionável — Cinco modos de entrada, quatro modos de saída

O Q64AD2DA não está bloqueado para uma única configuração de resolução. Cada canal de entrada seleciona independentemente cinco faixas de saída digital:

0–4000:Abrange a faixa de 0–20 mA ou 0–10 V com 4.000 contagens. Cada contagem representa 0,25% do fundo da escala.

±4000:Faixa bipolar para sinais de ±10V. O centro da faixa de tensão é mapeado para 0; os extremos para ±4000.

0–12.000:Faixa de contagem estendida. Fornece etapas de resolução mais precisas no mesmo intervalo de sinal físico — útil quando o programa usa a contagem bruta diretamente em cálculos de engenharia sem escala adicional.

0–16000 / ±16000:Modos de resolução máxima. Divide toda a faixa de entrada em 16.000 passos (ou 32.000 passos na faixa bipolar), minimizando o erro de quantização para medição de precisão.

Os canais de saída são selecionados de 0–4000, ±4000, 0–12000 ou ±16000 — a mesma lógica se aplica. A configuração da resolução é feita através dos parâmetros do módulo de função inteligente no GX Developer ou GX Works2.

Cenários de aplicação

Controle de processo em circuito fechado:Dois canais de entrada leem transmissores de pressão e temperatura (4–20 mA). Um canal de saída aciona uma válvula de controle (0–10V). O Q64AD2DA lida com a cadeia completa de sinais de medição para controle sem módulos de entrada e saída separados.

Monitoramento de máquina multisensor:Quatro entradas variáveis ​​de processo (força, deslocamento, pressão, temperatura) em um módulo. O registro captura dados de formas de onda durante os ciclos da máquina para registros de qualidade e diagnóstico.

Regulação de velocidade com feedback:O canal de saída fornece referência de velocidade analógica de ±10 V para um servo amplificador. O canal de entrada lê o sinal de velocidade real da saída analógica do inversor para verificação de malha fechada.

Perguntas frequentes

Q1: O Q64AD2DA pode ser usado em sistemas da série Q e da série QnU?

Sim. O Q64AD2DA é compatível com as unidades base principais da série MELSEC-Q e com CPUs da série QnU e suas unidades base. Ambas as famílias de CPU suportam a mesma interface de módulo de função inteligente e o Q64AD2DA ocupa 16 pontos de E/S no mapa de E/S de qualquer sistema.

Q2: Os canais de entrada e canais de saída podem ser configurados independentemente para tensão ou corrente?

Sim. Cada canal seleciona seu tipo de sinal (tensão ou corrente) de forma independente por meio de fiação de hardware e configurações de parâmetros de software. O canal de entrada 1 pode ser definido para corrente de 0–20 mA, enquanto o canal de entrada 2 opera com tensão de ± 10 V, e os dois canais de saída podem misturar tipos de forma semelhante.

Q3: Como a função de registro é acessada no programa da CPU?

A CPU lê o buffer de registro da memória buffer (BFM) do Q64AD2DA usando instruções FROM. Os endereços BFM específicos para registro de dados, intervalo de amostragem e status de registro são definidos na lista de memória buffer do manual do usuário Q64AD2DA. O GX Works2 também fornece uma tela de monitor gráfico para visualização direta de formas de onda registradas durante sessões de diagnóstico on-line.

Q4: Qual é a diferença entre Q64AD2DA e Q68AD2DA?

O Q64AD (a parte “64”) possui 4 canais de entrada e 2 canais de saída na versão combinada (Q64AD2DA). O Q68AD possui 8 canais de entrada. Para a variante combinada (8 entradas + 2 saídas), o Q68AD2DA seria especificado. Escolha o Q64AD2DA quando quatro canais de entrada forem suficientes; escolha o Q68AD2DA para requisitos de entrada de oito canais.

Q5: A velocidade de conversão muda quando as entradas e saídas estão ativas simultaneamente?

Cada canal converte a 500µs de forma independente. Todos os canais de entrada ativos são convertidos em suas taxas individuais de 500 µs e ambos os canais de saída também são atualizados a 500 µs por canal. O ciclo total de conversão para todos os seis canais do módulo não é uma única varredura sequencial – o hardware de conversão de cada canal é executado em paralelo. O valor de 500 µs se aplica por canal, independentemente de quantos canais estão habilitados.
