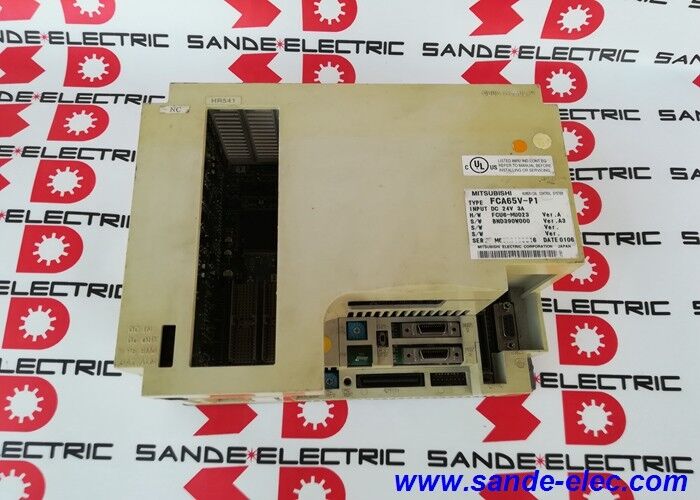

FCA65V-P1 | Placa host do sistema CNC Mitsubishi MELDAS 65V - PCB principal do host / unidade de controle MELDAS M65V / sobressalente CNC legado

MELDAS 65V — O sistema CNC que o FCA65V-P1 atende

O MELDAS 65V (M65V) fazia parte da família de controladores CNC MELDAS Série 60 da Mitsubishi Electric — uma geração que também incluía o M64, M64A, M65 e M66. A série MELDAS 60 foi usada em centros de usinagem e tornos em uma ampla gama de fabricantes de máquinas-ferramenta, incluindo Mazak (onde os controles MELDAS apareceram em configurações MAZATROL), DMG Mori, Citizen e muitos outros.

Dentro de cada unidade MELDAS CNC, a placa host do sistema é o conjunto central de processamento. Ele gerencia a execução do programa NC, coordena o controle do servo e do eixo do fuso através da rede de comunicação óptica, administra o barramento interno para placas auxiliares e unidades de E/S e mantém a interface do operador através da conexão do display. Uma placa host do sistema com falha normalmente produz uma falha completa da unidade NC – a máquina para e não reinicia, independentemente da integridade de outros componentes, porque a placa host é da qual todo o resto depende.

A designação "65V" no número da peça identifica a placa como hospedeira especificamente para a variante CNC MELDAS 65V. O M65V e o M65 são sistemas CNC relacionados, mas distintos – o 65V incorporou melhorias na arquitetura de comunicação servo em relação ao M65 padrão. O FCA65V-P1 é compatível com a variante de 65V; substituir a placa host por uma variante MELDAS diferente (M65, M64, M66) não seria funcionalmente compatível.

Especificações principais

Papel em um sistema MELDAS 65V

Um sistema CNC MELDAS 65V consiste em várias placas e unidades interligadas:

• Host do sistema (FCA65V-P1):A CPU principal e o conjunto de controle do programa - esta unidade
• Placas de eixo servo:Controle de eixo para cada eixo NC comunicando via SSCNET óptico
• Placas de E/S e unidades de E/S básicas:Sinais de interface da máquina (interruptores de limite, trocadores de ferramentas, refrigerante)
• Unidade de fonte de alimentação:Alimentação interna de 24 VCC
• Tela e teclado:Conexão do painel do operador

Quando o host do sistema falha, todo o sistema para porque a execução do programa e a coordenação entre placas se originam desta placa. A substituição requer a peça correspondente MELDAS 65V exata – ela armazena parâmetros específicos do sistema e se comunica com outras placas usando o protocolo MELDAS 65V estabelecido.

Cenários de aplicação

Centro de usinagem com controle MELDAS M65V:Um centro de usinagem multieixos usando uma unidade MELDAS M65V NC desenvolve uma falha no host do sistema. A unidade NC liga, mas não inicializa ou produz um alarme de host. Substituir o FCA65V-P1 e recarregar os parâmetros NC (da mídia de backup ou da documentação de backup da máquina) retorna a máquina ao serviço.

Torno com fuso MELDAS M65V e controle de eixo:Semelhante ao acima – a falha da placa host interrompe o NC. A substituição do host do sistema, seguida pela restauração dos parâmetros e reinicialização do servo, restaura a operação.

Estoque de reposição planejado para frotas MELDAS M65V:Ambientes de produção com múltiplas máquinas executando controles MELDAS M65V mantêm um FCA65V-P1 como peça sobressalente crítica – a falha da placa host é um evento que interrompe a produção, e ter uma substituição disponível elimina o tempo de espera para fornecimento.

Perguntas frequentes

Q1: O FCA65V-P1 é compatível com o MELDAS M65 (sem o V)?

Não. O M65 e o M65V são sistemas CNC distintos com diferentes arquiteturas de placa host. O FCA65V-P1 é específico para o M65V – a designação V indica um design de servocomunicação diferente do M65 padrão. Substituir uma placa host M65 em um sistema M65V (ou vice-versa) não produziria um sistema funcional.

Q2: Quais parâmetros devem ser salvos antes de substituir o FCA65V-P1?

Antes da substituição, todos os parâmetros NC, parâmetros de máquina, parâmetros de servo e programas de usinagem armazenados na unidade NC devem ser copiados — normalmente em um cassete de memória, backup serial RS-232C ou outro armazenamento externo, dependendo do que estiver disponível e funcional na máquina. A placa host substituta normalmente não será inicializada; todos os parâmetros devem ser restaurados antes que o sistema possa operar. Esta é a etapa mais crítica na substituição da placa hospedeira — uma máquina sem seu backup de parâmetros não pode ser comissionada sem as especificações originais do fabricante da máquina.

P3: O FCA65V-P1 requer algum manuseio especial?

Sim — as placas host do sistema MELDAS são dispositivos sensíveis à eletrostática (ESD). Manuseie com as precauções apropriadas contra ESD: pulseira aterrada, tapete ESD e embalagem antiestática durante o transporte e armazenamento. Não toque diretamente nos pinos ou componentes do conector da placa. Mantenha a placa em sua embalagem ESD até imediatamente antes da instalação.

Q4: Quais alarmes no MELDAS M65V indicam uma falha na placa host?

Alarmes de nível de sistema MELDAS indicando falha de CPU ou host — como "Alarme do sistema", "Erro de CPU NC" ou alarmes que impedem a inicialização normal do NC — normalmente apontam para a placa host ou sua memória associada. Os alarmes que aparecem antes do NC atingir seu estado pronto, particularmente aqueles que impedem a inicialização do servo ou exibem códigos de erro básicos do sistema, são consistentes com falhas da placa hospedeira. Consulte o manual do alarme MELDAS 65V para obter os códigos de alarme específicos relevantes para a configuração da máquina instalada.

P5: Qual equipamento de programação ou teste é necessário para comissionar o FCA65V-P1 substituto?

Após a instalação, o sistema MELDAS requer a restauração dos parâmetros usando a função de restauração interna da unidade NC (carregamento do cassete de memória ou mídia de backup) ou um PC externo com MELDASMAGIC ou software equivalente via RS-232C. O manual de serviço do fabricante da máquina-ferramenta documenta a sequência de comissionamento – ordem dos parâmetros, configuração dos parâmetros do servo, inicialização da posição absoluta – que deve ser seguida após a substituição da placa hospedeira.
