Controlador lógico programável PLC
>
|
| Lugar de origem | Alemanha |
| Marca | Siemens |
| Certificação | CE RoHS |

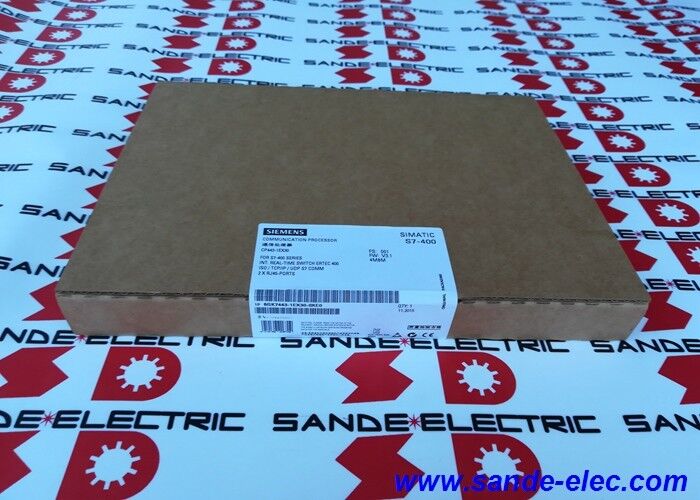

| Número do modelo | 6GK7443-1EX30-0XE0 |
A gama de CPUs S7-400, incluindo a CPU 417-5H, inclui interfaces MPI e PROFIBUS DP integradas como padrão.O que não incluem é uma porta Ethernet ou PROFINET integrada no nível da CPU.
Cada conexão Ethernet ou PROFINET de um S7-400 requer um módulo de processador de comunicações como o CP 443-1 instalado no rack do S7-400.
This is not an oversight in the platform design — it is an architectural choice that reflects the S7-400's origins as a high-performance process controller designed before PROFINET matured into the dominant fieldbus.
A consequência é que o CP 443-1 existe como um processador Ethernet dedicado: possui o seu próprio processador de rede ERTEC 400, a sua própria RAM,e seu próprio programa que lida com todas as tarefas de comunicação Ethernet independentemente do que o S7-400 CPU está fazendo com o seu programa de controle de processo.
Uma CPU executando um complexo programa de cascata PID não é retardada pelo tráfego de rede CP 443-1 absorve toda a troca de dados cíclica PROFINET IO, todas as transações TCP/IP, todas as solicitações S7 PUT/GET,e todas as solicitações de diagnóstico na web, apresentando os resultados à CPU através do backplane S7-400 em intervalos definidos.
Esta separação arquitetônica é uma razão pela qual a plataforma S7-400 continua a ser implantada em ambientes de controle de processo exigentes, mesmo com o surgimento de plataformas mais novas.
| Parâmetro | Valor |
|---|---|
| Interface Ethernet | 1 × PROFINET com interruptor de 2 portas |
| Conectores | 2 × RJ-45 |
| Velocidade | 10/100 Mbit/s |
| Protocolos | ISO, TCP/IP, UDP/IP |
| Papel do PROFETO | Controlador de IO |
| Dispersão do Poder | 9W |
| Dimensões (W × H × D) | 25 × 290 × 210 mm |
| Peso | ~ 0,83 kg |
| Proteção | Proteção IP20 |
| Situação | Atividade |
A interface Ethernet do CP 443-1 não é uma conexão de uma única porta com um switch de rede, mas sim um switch de duas portas baseado no processador de rede ERTEC 400.
Esta distinção tem implicações práticas para a forma como as redes PROFINET IO são conectadas.
Em uma instalação PROFINET IO padrão, os dispositivos IO podem ser ligados numa topologia de linha (daisy-chain) diretamente da porta de comutação integrada de um dispositivo para a seguinte,com um comprimento de 80 mm ou mais, mas não superior a 150 mm,.
As duas portas RJ-45 do CP 443-1 participam exatamente desta topologia: uma porta se conecta a montante (para o interruptor de backbone ou o dispositivo anterior na linha),e o outro liga a jusante (ao próximo dispositivo IO na cadeia).
Para as células de automação de máquinas e os segmentos de instalações menores em que todos os dispositivos PROFINET estejam fisicamente próximos uns dos outros,Esta abordagem de topologia de linha elimina o custo e o espaço do painel dos switches de rede intermediários, mantendo a fiação simples e o cabo curto.
Para instalações maiores com muitos dispositivos PROFINET IO espalhados por uma área de instalação mais ampla,A topologia da estrela através de um interruptor gerenciado central é mais apropriada. As duas portas RJ-45 do CP 443-1 ainda se conectam a esta estrela através de qualquer porta..
Quando configurado como um controlador PROFINET IO, o CP 443-1 assume a responsabilidade pelo intercâmbio cíclico completo de dados com todos os dispositivos PROFINET IO (I-Devices) atribuídos.
Os dispositivos de IO ∙ estações Siemens ET 200SP, ET 200M, ET 200MP, unidades com interfaces PROFINET, dispositivos de segurança, instrumentação,e outros dispositivos de campo compatíveis com o PROFINET , que mapeia os dados de dispositivos entrantes na imagem de processo da CPU S7-400 e escreve os dados de saída da CPU de volta para os dispositivos.
Isto significa que a CPU S7-400 acede aos dados PROFINET IO usando instruções PLC padrão (leitura de endereços de imagem de entrada,O CP 443-1 lida com todos os mecanismos do protocolo PROFINET de forma transparente.
A configuração é feita no STEP 7 (ou Portal TIA para configurações suportadas) utilizando o ficheiro GSDML do dispositivo IO: o engenheiro especifica qual dispositivo IO se conecta ao CP 443-1,atribui o endereço do dispositivo IO, e mapeia os módulos de entrada/saída do dispositivo para os endereços do PLC.
Após o descarregamento, o CP 443-1 estabelece e mantém automaticamente todas as conexões dos dispositivos IO configurados.
O PROFIenergy é um perfil de aplicação PROFINET que permite a gestão coordenada da energia entre vários dispositivos de campo do controlador.
Durante as pausas de produção planeadas, as mudanças de turnos, os fins de semana, as janelas de manutenção planeadas, o PLC pode enviar comandos PROFIenergy simultaneamente a todos os dispositivos conectados.instruindo-os a entrar em estados definidos de sono ou hibernação que reduzam o seu consumo de energia abaixo dos níveis normais de espera.
O apoio PROFIenergy do CP 443-1 significa que o S7-400 pode participar como coordenador de gestão de energia.As estações IO podem reduzir as suas saídas de alimentação interna para carga parcialOs dispositivos com componentes mecânicos podem ser instruídos a soltar os travões e a bloquear as posições.
Quando a produção retomar, a single PROFIenergy wake command restores all devices to operational readiness in a coordinated sequence — avoiding the chaotic simultaneous power-up that can overload supply circuits when every device starts at once.
Para as instalações de fabrico com custos de energia como uma despesa operacional significativa e para as instalações que procuram cumprir a norma ISO 50001 de gestão da energia,A PROFIenergy através do CP 443-1 fornece a infra-estrutura a nível do controlador para implementar economias de energia estruturadas sem a necessidade de intervenção manual ou código de máquina personalizado.
O CP 443-1 implementa Listas de Controle de Acesso IP (IP ACLs) que permitem ao engenheiro da planta definir quais endereços IP ou faixas de endereços estão autorizados a se comunicar com o CP 443-1 e, através dele,com a CPU S7-400.
Os endereços que não estão na lista permitida são silenciosamente eliminados eles não recebem nenhuma resposta, nenhuma mensagem de erro e nenhuma indicação de que o dispositivo existe.
Este mecanismo simples mas eficaz de lista branca impede estações não autorizadas no mesmo segmento de rede de interrogar o controlador, modificando parâmetros,ou acesso a dados que devem ser restritos a terminais de engenharia e sistemas de supervisão autorizados.
In an era where plant network cybersecurity is a genuine operational concern — not a theoretical risk but a documented source of production disruptions and safety incidents in industrial installations worldwide — the IP ACL provides a first line of defence at the controller level without requiring firewall appliances external to the PLC rack.
Para uma segurança mais profunda, a arquitetura de rede de planta ainda deve implementar a segmentação através de switches gerenciados e firewalls; o IP ACL complementa essa arquitetura em vez de substituí-la.
Q1: Quantos módulos CP 443-1 podem ser instalados num único rack S7-400, e a adição de mais CP melhora o desempenho do PROFINET?
O rack S7-400 suporta múltiplos módulos CP 443-1, com a contagem exata dependendo do tipo de rack e do número total de módulos na estação.
Em termos de desempenho: a instalação de múltiplas unidades CP 443-1 melhora o rendimento geral do PROFINET IO porque cada CP 443-1 gerencia seu próprio conjunto de dispositivos PROFINET IO atribuídos de forma independente.
Se um CP 443-1 gerir 64 dispositivos PROFINET IO e isto criar tempos de ciclo de actualização IO inaceitáveis devido à carga da rede,A adição de um segundo CP 443-1 e a distribuição dos dispositivos entre eles reduz a quantidade de dispositivos de cada CP e encurta o tempo do ciclo proporcionalmente.
Contudo, cada CP 443-1 é um controlador PROFINET IO independente, não se combina com outras unidades CP 443-1 num único controlador maior.
A documentação do produto da Siemens para o CP 443-1 especifica o número máximo de dispositivos IO e o volume máximo de dados IO por CP.Até 4 módulos CP 443-1 podem ser operados como controladores PROFINET IO numa única estação S7-400 (limite combinado com outros tipos de módulos).
Cada CP 443-1 pode suportar sua própria rede PROFINET independente ou compartilhar uma rede através de topologia de switch.
P2: O CP 443-1 pode ser usado em um sistema redundante S7-400H, e como o PROFINET IO se comporta durante uma mudança de CPU do sistema H?
O CP 443-1 pode ser instalado e operado em sistemas S7-400H para comunicação S7 (PUT/GET com PLCs parceiros, sistemas SCADA e sistemas de supervisão baseados em PC).
Para o PROFINET IO em sistemas H redundantes, the S7-400H uses a specific PROFINET IO redundancy architecture (System Redundancy S2 or R1 on the IO devices) where the IO devices have two PROFINET IO controller connections simultaneously — one to the primary CPU's CP and one to the backup CPU's CP.
Quando a CPU primária falha e o backup assume, os dispositivos IO redirecionam sua comunicação PROFINET para o backup sem perder dados ou desencadear uma reinicialização do dispositivo.
This requires IO devices that support S7-400H PROFINET redundancy (not all PROFINET IO devices support this — it must be verified for each device type from the device's GSDML file and its documented compatibility with S7-400H PROFINET configurations).
O protocolo de redundância de mídia (MRP) também pode ser usado para a própria rede PROFINET, fornecendo redundância de topologia de anel no nível do cabo, além da redundância no nível do controlador.
P3: O que é Fast Startup e em que aplicações é importante?
A inicialização rápida é um recurso PROFINET que reduz drasticamente o tempo necessário para um dispositivo IO estabelecer sua conexão PROFINET com o CP 443-1 após a ligação.
No PROFINET padrão, um dispositivo passa por várias fases de negociação (atribuição de endereço IP, descoberta de topologia LLDP,Estabelecimento AR) que coletivamente demoram vários segundos antes que o dispositivo IO possa trocar dados de processo com o controlador.
Com a inicialização rápida configurada,Este processo é acelerado pela pré-configuração dos parâmetros IP do dispositivo em armazenamento não volátil e ignorando as fases de descoberta .
Esta capacidade é importante principalmente em aplicações onde o tempo de reinicialização da máquina é crítico: estações de montagem automotiva onde cada segundo de tempo de inicialização custa produção,máquinas de embalagem em que o operador da máquina espera que a máquina produza imediatamente, e aplicações de segurança em que uma reinicialização rápida após um evento de e-stop minimiza a perda de produção.
Para a maioria das instalações fixas em que o tempo de arranque não é uma variável crítica (a máquina esteve desligada durante todo o fim de semana; alguns segundos adicionais para reiniciar não são importantes),A inicialização padrão do PROFINET é totalmente adequada.
P4: Como funciona o recurso de diagnóstico web alargado e que informações pode exibir?
O CP 443-1 hospeda um servidor web integrado acessível através de qualquer navegador web padrão na rede da fábrica ̇ não é necessária instalação de software no PC cliente, não é necessário STEP 7.O ecrã de diagnóstico web alargado inclui: o próprio estado e configuração do CP 443-1 (endereço IP, versão do firmware, endereço MAC, estado operacional),o estado de todos os dispositivos PROFINET IO configurados (que dispositivos se comunicam normalmente), que têm falhas, que tipo de falha cada dispositivo relata), diagnósticos a nível de módulo para estações ET 200S e ET 200M (que slot tem uma falha), e o buffer de diagnóstico do CPU S7-400 (eventos de alarme,falhas de hardware, eventos do sistema com carimbos de tempo).
A Siemens também permite que os engenheiros de instalações criem páginas web definidas pelo utilizador que exibem informações adicionaisestados da máquina extraídos dos blocos de dados da CPU S7-400 através do acesso de dados interno do CP 443-1.
Estas páginas de utilizadores podem servir como ecrãs básicos de operador acessíveis a partir de qualquer PC na rede da fábrica sem instalação de um cliente HMI SCADA.
Q5: O CP 443-1 suporta UDP/IP além do TCP/IP. Quais casos de uso de automação precisam especificamente do UDP em vez do TCP?
O TCP/IP fornece uma entrega de dados confiável, ordenada e com verificação de erros. Se um pacote for perdido na transmissão, o TCP o retransmite automaticamente antes que o aplicativo veja qualquer dado.Isso torna o TCP ideal para comunicação S7 (PUT/GET), transferência de arquivos FTP, e qualquer troca onde cada byte de dados deve chegar corretamente.
O UDP/IP, em contraste, não fornece retransmissão, garantia de encomenda ou confirmação de entrega, simplesmente envia o pacote e segue em frente.Sem despesas gerais de confirmação e retransmissão, os pacotes UDP chegam mais rápido (ou são descartados silenciosamente se perdidos), o que é aceitável quando a pontualidade é mais importante do que a confiabilidade.
Na automação industrial,O UDP é usado para transmissão de dados de processo em tempo real (um mestre que envia valores de processo para vários receptores onde a perda ocasional de uma atualização é aceitável porque a próxima atualização segue rapidamente), para protocolos de sincronização temporal (NTP/SNTP usam UDP porque os pacotes de tempo devem ser atuais, não atrasados pela retransmissão de pacotes antigos),e para algumas aplicações de pesquisa SCADA onde o sistema de supervisão envia consultas rápidas e prefere respostas imediatas em vez de esperar por ciclos de retransmissão TCP.
O CP 443-1 suporta ambos, e a equipe de engenharia seleciona o protocolo de transporte apropriado para cada relação de comunicação com base nessas compensações.
