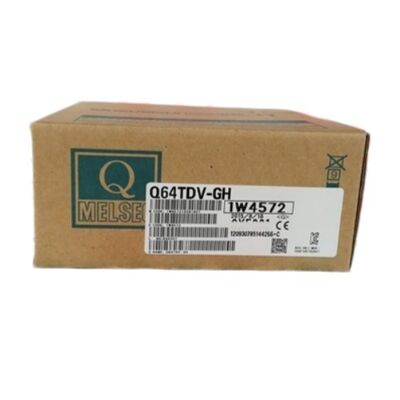

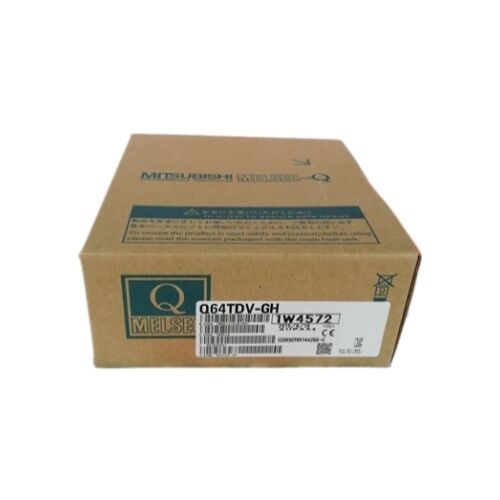

O novo módulo PLC da Mitsubishi Q64TDV-GH na caixa Q64TDVGH

Mitsubishi Q64TDV-GH∙ MELSEC-Q Channel-Isolated Thermocouple / Micro Voltage Input Module 4 canais / B R S K T E J N Tipos / ± 100mV / 40ms/ch / Wire Break / CE

Dois modos de medição num único módulo

O Q64TDV-GH atende a duas necessidades de medição distintas a partir do mesmo slot de 4 canais.

Entrada de temperatura do termocouple:Conecta-se diretamente a qualquer um dos oito tipos de termopares padrão B, R, S, K, T, E, J ou N. O módulo lida com a compensação de junção a frio internamente, por isso não é necessário nenhum circuito de junção a frio externo.A temperatura medida torna-se um valor binário assinado de 16 bits escalado ×10 (assim 25O intervalo de temperatura utilizável depende do tipo de termocouple: o tipo B cobre as temperaturas mais elevadas; os tipos T e K cobrem as faixas industriais mais comuns.

Entrada de microvoltagem:Mide sinais na faixa de −100 a +100mV com uma impedância de entrada de 2MΩ ou superior.Transmissores de pressão de baixa potência, e outros sensores de ponta ou de baixa tensão de precisão que estejam abaixo do intervalo dos módulos de entrada analógicos normais de ± 10 V ou 4 ‰ 20 mA.

O resultado da conversão é um valor binário assinado de 16 bits de −25000 a +25000, abrangendo toda a faixa ± 100 mV com resolução fina.

Ambos os modos operam em paralelo através dos 4 canais. O canal 1 pode medir um termocouple K, enquanto o canal 2 lê um sinal de microvoltagem da célula de carga, de um módulo em um slot.

Principais especificações

Isolamento de canal para canal por que é importante

Many analogue input modules share a common signal ground across all channels — cross-channel interference and ground loop currents can corrupt readings when field sensors are grounded at different potentialsO Q64TDV-GH isola galvanicamente cada canal de cada outro canal.

Em instalações industriais de medição de temperatura, os diferentes termopares são frequentemente fixados fisicamente a diferentes estruturas metálicas Casas de motor Sem isolamento de canal, as diferenças potenciais entre estas estruturas aparecem como interferência de modo comum no sinal.a medição de cada canal é eletricamente independente, de modo que as diferenças potenciais entre os pontos de fixação do termoparo não corromper leituras de canal adjacentes.

O mesmo princípio aplica-se às medições de microvoltagem a partir de tensímetros em monitorização de carga em vários pontos ‡ cada circuito de ponte pode referir-se a um ponto de terra diferente na estrutura da máquina.

Cenários de aplicação

Regulação da temperatura da zona do forno:Quatro termopares de tipo K ligados ao Q64TDV-GH monitorizam zonas de aquecimento separadas.Alertas de detecção de ruptura de fio se qualquer ligação do sensor falhar no meio do processo.

Monitorização da tensão/carga em vários pontos:Células de carga em quatro estações de pressagem de ferramentas medidas como sinais de microvoltagem (intervalo ± 100 mV).O isolamento do canal impede que a intermitência mecânica no circuito de medição corrompa as leituras de carga individuais.

Termocouplo misto e microvoltagem:Dois canais de leitura das entradas do termocouple (temperatura de processo); dois canais de leitura dos transdutores de baixa pressão de saída (saída ± 50 mV).Um módulo lida com ambos os tipos de sensores simultaneamente sem hardware adicional.

Perguntas frequentes

P1: Qual é a diferença entre o Q64TDV-GH e o Q64TD?

Ambos são módulos de entrada MELSEC-Q de termocouple isolados por 4 canais com a mesma cobertura de tipo de termocouple.O Q64TDV-GH adiciona capacidade de entrada de micro voltagem (± 100mV por canal) que o Q64TD não temO GH também suporta medição de microvoltagem de maior precisão com saída binária assinada de 16 bits na faixa de -25000 a +25000.Dependendo do tipo de equipamento, devem ser calculados os níveis de tensão e os níveis de tensão dos termopares., ou quando a entrada de microvoltagem é o único requisito.

P2: Como é gerida a compensação de junção a frio no Q64TDV-GH?

O módulo inclui um canal interno de compensação de junção a frio que monitora continuamente a temperatura nos terminais de ligação do termocouple no módulo.Todos os cálculos de medição do termocouple aplicam automaticamente esta compensação para produzir o valor de temperatura medido corretoNão é necessário nenhum circuito externo de referência ou de compensação de junção a frio quando o módulo é utilizado com cablagem de termopares padrão.A compensação de junção a frio aplica-se apenas aos canais em modo de entrada de termocouple, não para canais em modo de entrada de micro-voltagem.

P3: Os canais individuais podem alternar de forma independente entre os modos de entrada de termocouple e microvoltagem?

Sim, cada canal é configurado de forma independente para entrada de termocouple ou micro voltagem usando as configurações do interruptor do módulo de função inteligente no GX Developer ou no GX Works2.As configurações do interruptor atribuem o tipo de entrada por canalUm canal configurado para entrada de micro-voltagem não irá realizar compensação de junção a frio ou linearização do termocouple, pois relata o sinal bruto ± 100 mV como um valor digital de ± 25000.

Q4: O que acontece com o valor de saída do Q64TDV-GH se uma tensão de entrada exceder ± 100mV?

O intervalo de entrada especificado do módulo é de ± 100 mV, com uma protecção máxima absoluta de ± 5 V. Os sinais dentro de ± 5 V não danificam o módulo,Mas as medições superiores a ± 100 mV serão comunicadas no limite superior ou inferior da gama de saída digital (± 25000). Qualquer sinal superior a ± 5 V pode causar danos no hardware do circuito de entrada. Utilize o condicionamento ou a protecção adequados do sinal se os sinais de campo puderem exceder ± 100 mV em condições de falha.

Q5: Quantos módulos Q64TDV-GH podem ser instalados num sistema MELSEC-Q?

O Q64TDV-GH ocupa 16 pontos de I/O na atribuição de I/O da CPU Q e conta como uma Unidade Especial de I/O. O sistema MELSEC-Q permite até 10 Unidades Especiais de I/O do mesmo tipo (números de unidade 0 ¥ 9).Até 10 módulos Q64TDV-GH podem coexistir num único sistema Q, proporcionando até 40 canais de medição de termocouple ou microvoltagem isolados, dependendo do orçamento total de alimentação da configuração do sistema.
