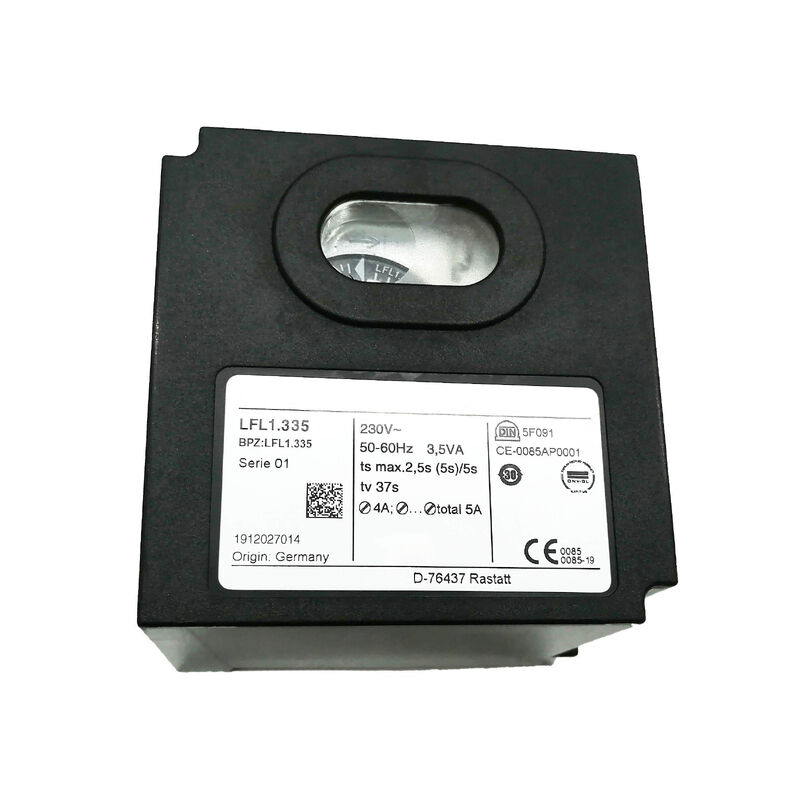

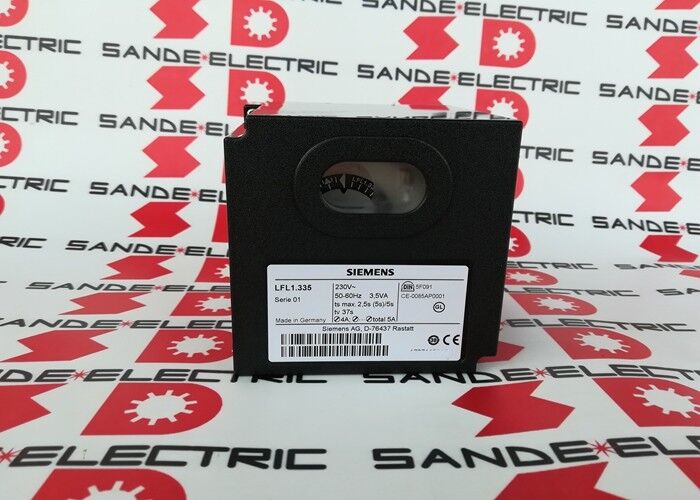

NOVA SIEMENS LFL1.335 220-240V Caixa de controlo de gás - Programador de caldeira

Siemens LFL1.335 | Controle do Queimador - 110VAC / Tiragem Forçada / Gás + Óleo + Combustível Duplo / Intermitente / t1=37s / TSA=2,5s / t9=5s

Supervisão de chama, sequenciamento e desligamento seguro – O que um controle de queimador faz

Um controle de queimador não é um relé geral ou controlador programável – é um sequenciador de segurança dedicado projetado especificamente para equipamentos de combustão. O LFL1.335 gerencia a sequência completa de inicialização e desligamento de um queimador de tiragem forçada: pré-purga, ignição, confirmação de estabelecimento de chama, modo de funcionamento supervisionado e resposta segura de bloqueio quando ocorre uma falha. Estas funções devem ser executadas em uma ordem definida e legalmente exigida para atender aos padrões de segurança de combustão.

Os três parâmetros de temporização publicados definem a sequência específica do LFL1.335:

t1 = 37 segundos — tempo de pré-purga:Antes de tentar a ignição, o ventilador de tiragem forçada funciona por 37 segundos para liberar qualquer combustível ou gás não queimado da câmara de combustão e da chaminé. Esta purga evita que uma atmosfera rica em combustível seja inflamada pela faísca. A pré-purga de 37 segundos é uma escolha de design adaptada ao volume da câmara de combustão do queimador.

TSA = 2,5 segundos — tempo de segurança para ignição (Sicherheitszeit):Após a tentativa de ignição, a chama deve ser detectada dentro de 2,5 segundos. Se o detector de chama não confirmar o estabelecimento da chama dentro desta janela, o LFL1.335 desenergiza a válvula de combustível e entra em bloqueio. Um TSA de 2,5 segundos é apropriado para aplicações de ignição direta de gás onde a resposta da chama é rápida.

t9 = 5 segundos — tempo pós-purga:Após um desligamento normal, o ventilador continua funcionando por 5 segundos para limpar os produtos de combustão do trocador de calor e da chaminé antes que o ventilador pare.

Esses valores de tempo são fixados no hardware do LFL1.335 — eles não são programáveis ​​em campo. Selecionar a variante LFL1 correta significa selecionar os tempos corretos de pré-purga e de segurança para o queimador específico.

Especificações principais

Operação intermitente – O que isso significa para a instalação

"Operação intermitente" tem um significado específico na terminologia de controle do queimador: o queimador sofre pelo menos um desligamento controlado (através da sequência normal de desligamento do controle do queimador) dentro de cada período de operação de 24 horas. Isto distingue-se do “funcionamento contínuo”, onde o queimador funciona sem ciclar durante longos períodos.

Muitos sistemas de aquecimento industriais e comerciais circulam naturalmente – fornos industriais, caldeiras compactas, aquecedores de ar e sistemas de calor de processo que modulam a produção ou a capacidade do estágio. Para estes sistemas, a operação intermitente é o ciclo de trabalho normal e o LFL1.335 foi projetado de acordo. Para queimadores que precisam funcionar continuamente sem qualquer desligamento cíclico por dias ou semanas, um controle de queimador classificado para operação contínua é a especificação correta.

Cenários de aplicação

Caldeiras industriais e geradores de vapor embalados:Pré-purga, abertura da válvula de gás, ignição por faísca, confirmação de chama via ionização ou detector UV, controle modulante durante a operação - tudo sequenciado pelo LFL1.335.

Aquecedores de ar de processo e trocadores de calor:Queimador de tiragem forçada que fornece calor para secagem, cura ou aquecimento de processo. O LFL1.335 garante uma inicialização segura após cada encerramento do lote de produção.

Sistemas de queimadores de duplo combustível:A capacidade de comutação gás/óleo permite que o queimador opere com qualquer um dos combustíveis. O LFL1.335 supervisiona a chama independentemente do combustível ativo.

Perguntas frequentes

Q1: Qual é a diferença entre o LFL1.335 e outras variantes do LFL1, como LFL1.322 ou LFL1.338?

As variantes LFL1 diferem principalmente em seus parâmetros de temporização – tempo de pré-purga (t1) e tempo de segurança (TSA). O LFL1.322 possui t1=12s/TSA=2s; o LFL1.338 tem t1=37s/TSA=5s. Estes tempos são fixados em hardware e definem a variante correta para um queimador específico. A substituição de uma variante com temporização diferente pode causar bloqueios incômodos (tempo de segurança muito curto) ou não atender aos padrões de segurança de combustão (pré-purga insuficiente). Sempre corresponda à designação LFL1.xxx exata da unidade instalada.

Q2: Quais detectores de chama são compatíveis com o LFL1.335?

A família LFL1 é compatível com os detectores de chama UV das séries QR, QRA e QRC da Siemens e com sondas de ionização para supervisão de chamas de gás. O tipo específico de detector de chama instalado no queimador determina qual interface de detector o LFL1.335 usa – detector UV ou entrada de ionização. Confirme o método de detecção de chama com a documentação de projeto do queimador antes da substituição.

Q3: O que acontece quando o LFL1.335 fica bloqueado?

No bloqueio, o LFL1.335 desenergiza todas as válvulas de combustível e o transformador de ignição imediatamente. Um indicador de bloqueio acende (normalmente uma lâmpada piloto vermelha ou um indicador no controle). O queimador não pode reiniciar até que o bloqueio seja reiniciado manualmente - normalmente pressionando um botão de reinicialização no próprio LFL1.335 ou em um ponto de reinicialização remoto. Este requisito de reinicialização manual é intencional: força o operador a reconhecer e investigar a causa antes de permitir uma reinicialização.

Q4: Os parâmetros de temporização LFL1.335 podem ser ajustados?

Não. O tempo de pré-purga (t1 = 37s), o tempo de segurança (TSA = 2,5s) e o tempo de pós-purga (t9 = 5s) são fixos no hardware do LFL1.335 — eles não são ajustáveis ​​por parâmetros externos ou interruptores. A alteração do tempo requer a seleção de uma variante LFL1 diferente com os valores necessários.

P5: Onde é obtido o LFL1.335?

Através de especialistas em controle de combustão, fornecedores de equipamentos de HVAC e queimadores e distribuidores de peças de reposição para sistemas de aquecimento industrial. A Siemens Building Technologies (agora Siemens Smart Infrastructure) fornece controles LFL1 por meio de sua rede de distribuição de controles de combustão. Confirme o número exato da peça LFL1.335 e a versão de alimentação de 110 VCA antes de fazer o pedido – variantes de tensão mais alta (220 VCA) têm números de pedido diferentes e não são intercambiáveis.
