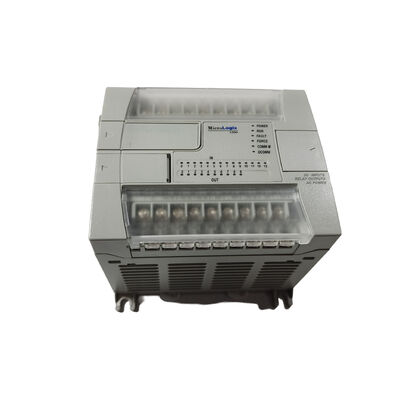

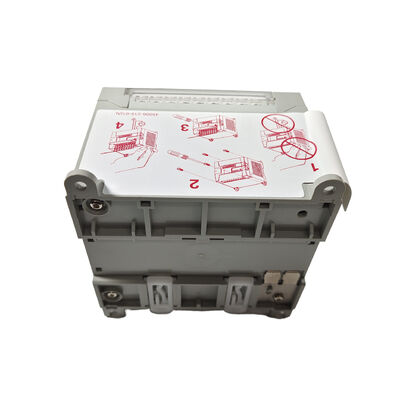

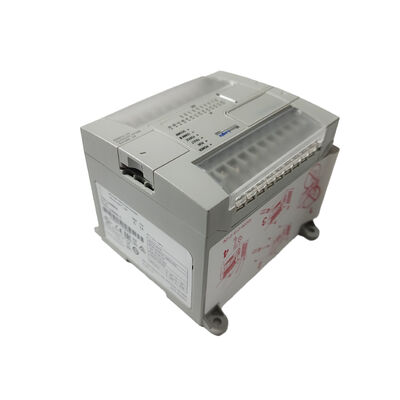

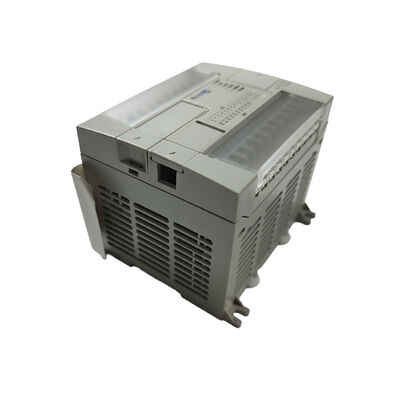

Um novo selo Allen Bradley 1762-L24BWA /C Pkg 2017 MicroLogix 1200 Controlador 1762L24BWA

1762-L24BWA. MicroLogix 1200 120/240VAC / 14 DI (10 Std + 4 Fast) / 10 Relais / 6KB / RS-232C Multi-Protocolo / Cancelado

14 Insumos Mas nem todos os 14 são iguais

As 14 entradas digitais do 1762-L24BWA se dividem em dois grupos funcionalmente diferentes, e a distinção importa para como a máquina é projetada.

10 entradas normalizadas de 24 VDC:As entradas digitais padrão filtradas para os sinais normais do sensor, botões de pressão, interruptores de limite, sensores de proximidade e contatos de relé.adequado para todas as tarefas normais de sequenciamento de máquinas.

4 entradas rápidas de 24 VDC:Entradas de alta velocidade com um tempo de resposta significativamente mais curto, concebidas para sinais que mudam mais rapidamente do que os entradas padrão podem captar de forma fiável.Estas entradas rápidas gerenciam a contagem de trens de pulso (medidores de fluxo, pulsos de codificação, contadores de produção), sinais de disparo de curta duração e qualquer entrada que deva ser detectada num único ciclo de digitalização por PLC ou entre digitalizações.Em uma máquina com um contador de produção a 200 pulsos por minuto e um gatilho de rejeição de alta velocidade, as entradas rápidas lidam com o que as entradas padrão não podem.

Esta divisão de 10 + 4 é uma escolha de design, não um acidente. Máquinas que precisam apenas de entradas de sensor padrão usam as mesmas 14 entradas sem a capacidade de entrada rápida servir a qualquer propósito.Máquinas que misturam sensores lentos com um ou dois sinais de alta velocidade obtêm ambos os tipos de um controlador, sem um módulo de contador de alta velocidade separado.

Principais especificações

Portão RS-232C único, quatro protocolos

A porta RS-232C integrada do 1762-L24BWA suporta quatro protocolos de comunicação a partir de um único conector físico:

DF1:Protocolo serial ponto a ponto de Allen-Bradley para comunicação direta entre os terminais de programação MicroLogix e RSLogix 500, ou entre as unidades MicroLogix em arranjos de votação DF1.

DH-485:A rede multi-drop de Allen-Bradley ligando vários controladores MicroLogix e SLC num autocarro RS-485 compartilhado.O 1762-L24BWA conecta-se a uma rede DH-485 existente sem um módulo de comunicação adicional.

Modbus RTU:O protocolo Modbus padrão da indústria em formato binário RTU, permitindo que o MicroLogix 1200 para se comunicar com drives de terceiros, medidores de energia, remota I / O,e outros dispositivos compatíveis com o Modbus, como mestre ou escravo.

ASCII:Comunicação serial em modo de caracteres para leitores de códigos de barras, balanças, impressoras de etiquetas e outros dispositivos de fluxo de caracteres que enviam ou recebem dados de texto simples.

Esta flexibilidade de protocolo a partir de uma porta serial é uma vantagem prática em instalações de máquinas reais onde o controlador pode precisar de se conectar a uma unidade Modbus, receber dados de um leitor de códigos de barras,e ser acessado por um computador portátil de programação, tudo do mesmo conector RS-232C em diferentes configurações.

Cenários de aplicação

Equipamento de embalagem compacta:Dez sensores padrão que monitorizam a película, a presença do produto e as posições da mandíbula do selo.Dez saídas de relé que controlam o motor de avanço do filmeRS-232C na Modbus RTU a falar com o servo para posicionar a mandíbula.

Transportador com contagem de lotes:Input padrão para botões de parada/iniciação e limites de segurança. Input rápido para contar os pulsos do produto a partir de um codificador de transportador. Output de relé para controlar contatores de motor de transportador e portões de desvio.

Reservatório de manutenção para sistemas MicroLogix 1200 instalados:O MicroLogix 1200 foi amplamente implantado na década de 2000 em painéis de máquinas compactos.Configuração do protocolo RS-232C sem modificação do programa.

Perguntas frequentes

P1: Qual é a diferença entre 1762-L24BWA e 1762-L24BXB?

O 1762-L24BWA tem saídas de relé (W) e fonte de alimentação AC (A).Escolha BWA quando a máquina usa uma fonte de alimentação AC e saídas de relé são preferidos para a flexibilidade de carga; escolher BXB quando for necessário um painel de alimentação de 24VDC e saídas de transistores rápidos.

P2: Que software de programação é usado para o 1762-L24BWA?

RSLogix 500 (ambiente de programação MicroLogix / SLC 500 legado da Rockwell) ou Studio 5000 Logix Designer 500 (o pacote atual que inclui a capacidade RSLogix 500).A ligação é através da porta serial RS-232C com um cabo de programação 1761-CBL-PM02 ou equivalente, ou via USB com um adaptador USB-DH-485 1747-UIC se o protocolo DH-485 for utilizado.

P3: As entradas rápidas podem contar os pulsos do codificador para a medição da posição?

As entradas rápidas podem acumular contagens de pulsos de alta velocidade de codificadores ou sensores de um único canal.O MicroLogix 1200 utiliza a instrução HSC (High Speed Counter) para gerenciar os valores de contagem de entrada rápida no programaPara a contagem de codificadores de quadratura (fase A/B) com detecção de direcção,Verificar a configuração específica do MicroLogix 1200 HSC a partir do manual de referência do MicroLogix 1200. Nem todos os modelos suportam entrada de quadratura completa dos canais de entrada rápida..

P4: Podem ser adicionadas E/S adicionais ao 1762-L24BWA?

Sim. O MicroLogix 1200 suporta módulos de I/O de expansão (série 1762) conectados através da porta de expansão do lado direito.E/S analógicaA expansão máxima depende do orçamento de energia do controlador de base.
