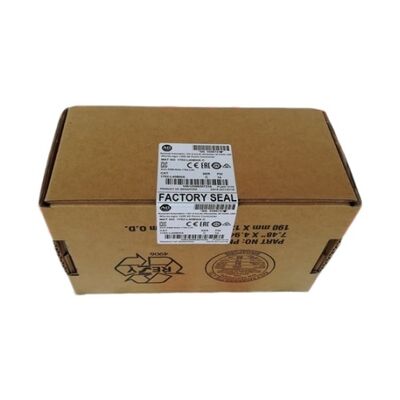

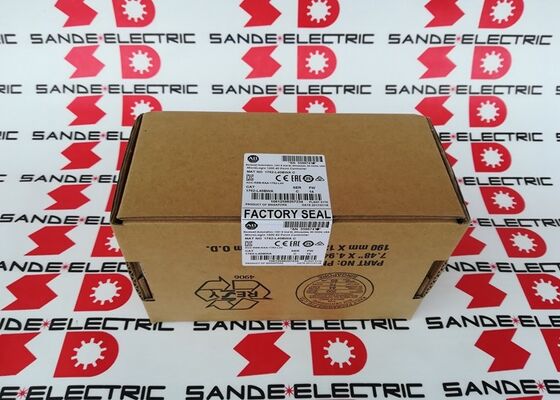

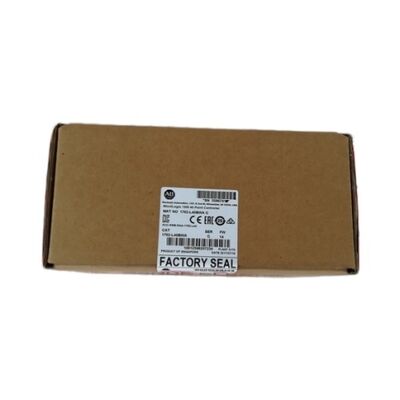

Um novo AB PLC 1762-L40BWA Micrologix 1200 fábrica selada 1762L40BWA 1762-L4OBWA

1762-L40BWA | MicroLogix 1200 40 pontos — 120/240 VCA / 24 DI (20 padrão + 4 rápidos) / 16 relés / RS-232C / DF1 + DH-485 + Modbus RTU / 6KB

L40BWA vs L24BWA – A E/S adicional que define a escolha

A família MicroLogix 1200 inclui diversas variantes de contagem de E/S. O L40BWA e o L24BWA são os dois modelos de saída de relé alimentados por CA - a mesma classe de fonte de alimentação, a mesma memória de 6 KB, a mesma porta RS-232C e suporte de protocolo e o mesmo tipo de saída de relé. O que difere é a contagem de E/S:

O L40BWA adiciona 10 entradas padrão e 6 saídas de relé — suficientes para cobrir toda a fiação de campo de máquinas que as 14 entradas e 10 saídas do L24BWA não conseguem suportar sem módulos de expansão. Para uma máquina com 18 sensores, 4 botões e uma combinação de 14 contatores de motor, solenóides de válvula e indicadores, o L40BWA lida com a fiação inteiramente dentro da caixa do controlador.

Especificações principais

RS-232C — Uma porta, quatro protocolos

A única porta serial RS-232C suporta quatro modos de comunicação configuráveis ​​em software:

DF1 full-duplex:Link ponto a ponto para um laptop de programação RSLogix 500 ou painel IHM compatível com DF1.

DH-485:Rede RS-485 multiponto para até 32 nós — controladores MicroLogix, terminais PanelView e sistemas supervisórios de PC compartilhando um cabo por meio de adaptadores 1761-NET-AIC.

RTU Modbus:Modbus padrão da indústria para comunicação com inversores, medidores de energia, E/S remotas e dispositivos de terceiros como mestre ou escravo.

ASCII:Modo de fluxo de caracteres para leitores de código de barras, balanças, impressoras de etiquetas e outros dispositivos de protocolo de texto.

Cenários de aplicação

Máquinas de embalagem:20 entradas de sensores monitorando a teia do filme, a presença do produto e os mecanismos. 4 entradas rápidas contando o rendimento da produção. 16 saídas de relé controlando atuadores formulário-enchimento-selagem e contatores de motor. Modbus RTU para um servoconversor via RS-232C.

Sistemas de transporte e classificação:Sensores fotoelétricos e de proximidade em entradas padrão; contatores de motor, portas desviadoras e saídas de alarme em contatos de relé. Conexão DH-485 a um terminal de operação PanelView.

Sobressalente de manutenção:O L40BWA foi descontinuado em 25 de agosto de 2021, mas permanece em serviço em muitas máquinas instaladas em todo o mundo. Uma substituição direta com o mesmo número de peça restaura o mapa de endereços de E/S original, atribuições de entrada rápidas e configuração de comunicação RS-232C sem modificação do programa.

Perguntas frequentes

Q1: Qual é a principal diferença entre 1762-L40BWA e 1762-L24BWA?

O L24BWA fornece 14 entradas (10 padrão + 4 rápidas) e 10 saídas de relé. O L40BWA fornece 24 entradas (20 padrão + 4 rápidas) e 16 saídas de relé. Ambos possuem memória de 6 KB, porta RS-232C idêntica e suporte a protocolo e fonte de alimentação CA. Escolha L40BWA quando a aplicação exigir mais de 14 entradas ou mais de 10 saídas de relé.

P2: Qual software de programação se conecta ao 1762-L40BWA?

RSLogix 500 é o ambiente de programação da família MicroLogix 1200. A conexão é feita através da porta RS-232C usando um cabo serial apropriado (adaptador USB para serial para laptops modernos). O RSLogix 500 suporta o conjunto de instruções do MicroLogix 1200, incluindo HSC (contador de alta velocidade), PID e manipulação de strings ASCII.

Q3: Podem ser adicionados módulos de expansão de E/S?

Sim. O MicroLogix 1200 suporta módulos de expansão da série 1762 — entrada e saída digital (relé e transistor), E/S analógica, RTD/termopar e outros — conectados através da porta de expansão do lado direito. Confirme o limite total do módulo de expansão na documentação do MicroLogix 1200 para a configuração específica.

Q4: Por que as 4 entradas rápidas são importantes - o que elas podem detectar que as entradas padrão não conseguem?

As entradas padrão aplicam um tempo de filtro de vários milissegundos para eliminar os ressaltos dos contatos mecânicos e rejeitar ruídos. Entradas rápidas reduzem esse tempo de filtro, permitindo a detecção de pulsos mais curtos do que a janela de filtro padrão — contadores de produção com várias centenas de pulsos por minuto, sinais de sensores fotoelétricos de alta velocidade ou pulsos de codificador entre varreduras de PLC. Para sensores padrão comutando em taxas observáveis ​​por humanos, as entradas padrão funcionam de forma idêntica. Para sinais comutados mais rápido que 5 a 10 vezes por segundo, entradas rápidas evitam contagens perdidas.

P5: Onde o 1762-L40BWA é adquirido após a descontinuação?

Através do mercado de reposição de peças de reposição MicroLogix 1200 – revendedores de automação industrial, fornecedores excedentes testados e serviços especializados de PLC legados. A plataforma MicroLogix 1200 possui uma grande base instalada global; a variante do relé CA de 40 pontos L40BWA aparece regularmente no mercado de reposição. Confirme o número de catálogo 1762-L40BWA (não L24BWA ou outros modelos) antes de fazer o pedido.
