Um novo controlador AB CompactLogix 5370

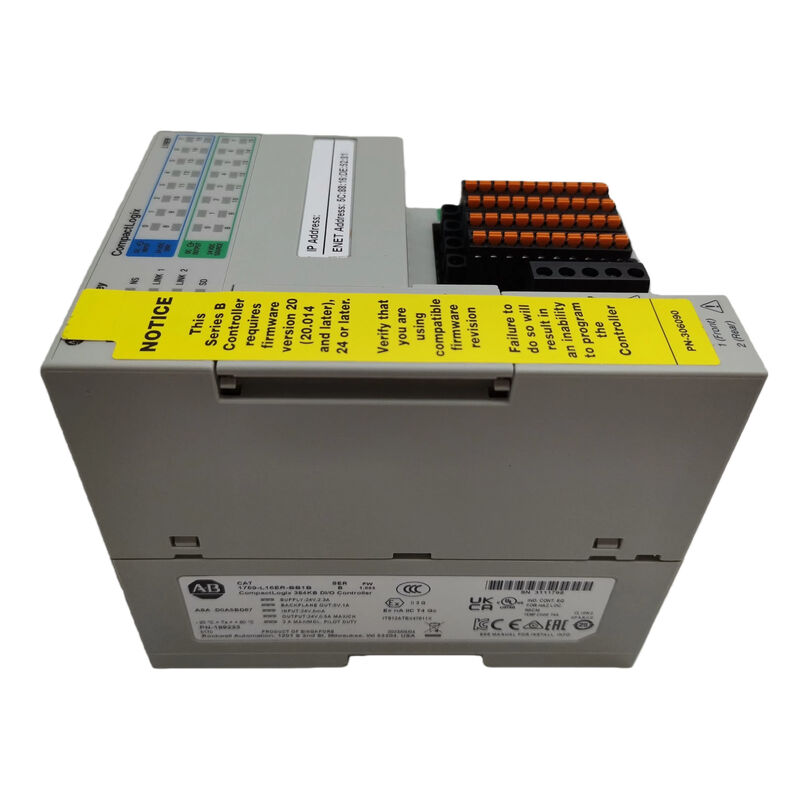

Allen-Bradley 1769-L16ER-BB1B CompactLogix L16 Controlador

Resumo

O1769-L16ER-BB1Bé umControlador CompactLogix 5370 L1concebido para controlo de máquinas compactas EtherNet/IP.

Rockwell identifica-o como umControlador CompactLogix L16comMemória de utilizador de 384 KB,16 entradas digitais e 16 saídas digitais incorporadas,portas Ethernet duplas com capacidade DLR,até 6 módulos de expansão local, e umCartão SD de 1 GB fornecido com o controlador.

As instruções de instalação da Rockwell também mostram que o controlador utiliza umFornecimento de energia nominal 24 VDCcom umgama de entrada de 10...28,8 VDC, e que a porta USB é destinada aProgramação local temporáriaem vez de uma ligação permanente.

Dados técnicos

Valor de aplicação

O 1769-L16ER-BB1B é bem adaptado paracélulas de máquinas compactas, sistemas de embalagem, transportadores, equipamentos OEM modulares e pequenas arquiteturas EtherNet/IPonde a E/S incorporada e a Ethernet de duas portas são mais úteis do que um controlador de rack maior.

A literatura CompactLogix 5370 L1 da Rockwell posiciona especificamente a família L1 paraAplicações de pequeno a médio porteque necessitam de uma menor contagem de eixos, de uma pegada compacta e de uma capacidade de rede DLR integrada.

Isso torna este controlador especialmente prático em máquinas onde o espaço do painel é limitado, mas o controle baseado em Logix e a integração EtherNet / IP ainda são necessários.

O seu valor em trabalhos de manutenção é igualmente forte.

Quando uma máquina foi originalmente concebida em torno doL16ER-BB1BO conceito de expansão do I/O incorporado e do POINT Bus, substituindo-o pelo mesmo modelo, geralmente preserva o layout do gabinete, a estrutura da rede,e pressupostos do projeto mais limpo do que mudar para uma classe de controlador diferente.

Esta é uma inferência de engenharia baseada na arquitetura do controlador com I/O embutida, expansão de 6 módulos e DLR.

Perspectiva de substituição e selecção

Para o trabalho de substituição, o 1769-L16ER-BB1B deve ser correspondido porTipo de E/S incorporado, classe de memória, layout Ethernet e escala de expansão local, não só pelo sobrenome CompactLogix.

Em sistemas práticos, os pormenores que mais importam são os16 entradas de sumidouro / 16 saídas de fonte,Memória de 384 KB,Projeto DLR dual-Ethernet, eFaixa de potência de 10 a 28,8 VDC.

Combinar o mesmo modelo de controlador é geralmente a maneira mais segura de evitar mudanças de fiação, rede e comissionamento.

Perguntas frequentes

P1: Que tipo de controlador é o 1769-L16ER-BB1B?
É umControlador CompactLogix 5370 L1comE/S digital incorporada,duas portas Ethernet, eMemória de utilizador de 384 KB.

Em termos práticos, é um controlador Logix compacto destinado a máquinas EtherNet/IP de tamanho pequeno a médio, em vez de grandes sistemas baseados em racks.

Q2: Quais aplicações se adequam melhor?
Está bem.Sistemas de automação compactoscomo transportadores, máquinas de embalagem, skids modulares e células de máquina onde o espaço do painel é limitado, mas a programação Logix e EtherNet / IP ainda importam.

A literatura do controlador L1 da Rockwell coloca explicitamente a família em aplicações de pequeno a médio porte com eixo e contagens de E/S mais baixos.

P3: Por que a DLR importa neste controlador?
O DLR ajuda a melhorar a resiliência em redes EtherNet/IP de topologia de anel.

P4: Por que a configuração de E/S incorporada é importante?
Porque o incorporado16 DI / 16 DOO arranjo é parte de como a máquina original foi conectada.

A substituição do controlador pelo tipo de E/S ou estilo de saída errado pode criar problemas imediatos de fiação de campo e inicialização.

Q5: O que deve ser verificado antes de encomendar?
Verifique o número da peça instalada, confirme a384 KBClasse de memória, verificar o16 entradas de sumidouro / 16 saídas de fonte, e certifique-se de que a máquina usa o mesmo24 VDCpotência eDual-Ethernet com capacidade DLRO layout.
