Um novo Allen Bradley 1769-L18ERM-BB1B COMPACT LOGIX Ethernet Controller

Allen-Bradley 1769-L18ERM-BB1B Controlador CompactLogix

Resumo

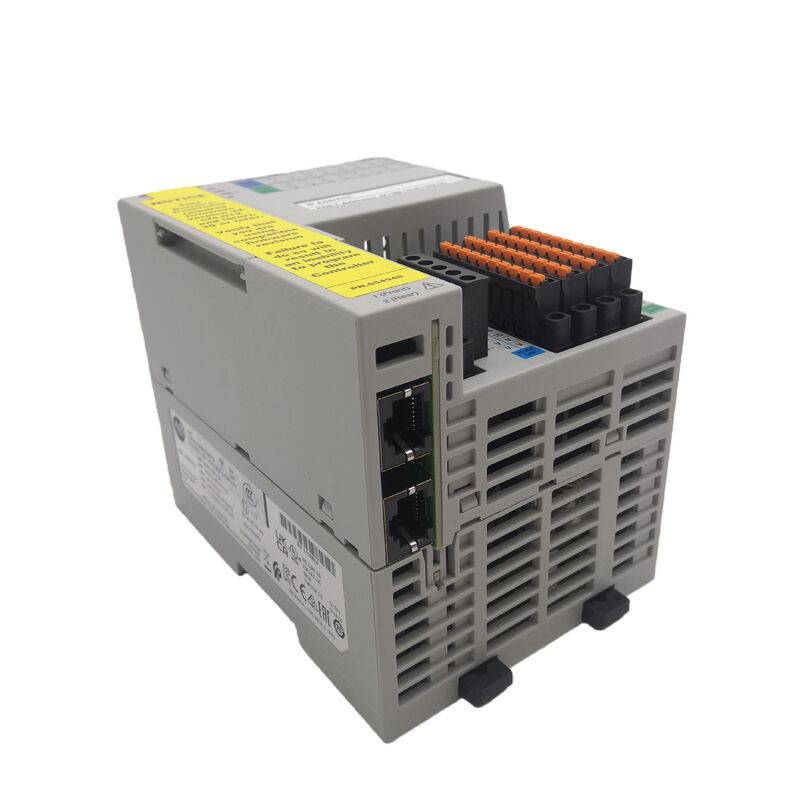

O1769-L18ERM-BB1Bé umControlador CompactLogix 5370 L1construído para o controle de máquinas compactas onde a E/S incorporada, a rede EtherNet/IP e o movimento integrado precisam estar em uma pequena plataforma de controlador.

Rockwell e referências de distribuidores descrevem este modelo com512 KB de memória de utilizador,dupla Ethernet com capacidade de anel de nível de dispositivo,16 entradas do sumidouro,16 saídas de fonte, apoio àaté 8 nós Ethernet/IP, eMovimento CIP de dois eixos com cinemática.

Também utiliza o1734 Ponto de entrada/saídapara expansão, o que o coloca em uma classe de expansão diferente dos maiores controladores L2 e L3 baseados em Compact I/O.

Dados técnicos

Valor de aplicação

Este controlador se encaixa bemsistemas de embalagem compactos, transportadores, estações de manuseio de materiais, patins OEM e pequenas células de máquinas baseadas em Ethernetonde uma plataforma Logix limitada mas capaz é o ajuste certo.

A combinação deE/S incorporado,Ethernet duplo, eMovimento de dois eixostorna-o especialmente prático em máquinas que precisam de uma integração estreita entre a sequência básica e o controlo de movimento da luz sem se mudar para uma família de controladores maior.

Esse perfil de aplicação é uma inferência de engenharia extraída das características de memória, nó, movimento e Ponto de entrada/saída do controlador publicadas.

Perspectiva de substituição e selecção

Para o trabalho de substituição, o 1769-L18ERM-BB1B deve ser correspondido porTipo de E/S incorporado, conceito de expansão de E/S POINT, layout Ethernet e capacidade de movimento, não só pelo sobrenome CompactLogix.

Em sistemas práticos, os pormenores importantes são:16 entradas de sumidouro / 16 saídas de fonte, oArquitetura L1, e oMovimento CIP de dois eixosCapacidade.

Combinar o mesmo controlador geralmente preserva tanto a fiação da máquina quanto a estrutura do projeto de forma mais limpa do que mudar para outra classe Logix.

Perguntas frequentes

P1: Que tipo de controlador é o 1769-L18ERM-BB1B?
É umControlador CompactLogix 5370 L1com E/S digital incorporada, duplo Ethernet e capacidade de movimento integrada.

Em uso prático, destina-se ao controle de máquinas compactas em vez de grandes sistemas de racks modulares.

Q2: Quais aplicações se adequam melhor?
Está bem.Máquinas de pequena ou média dimensãoque precisam de controle EtherNet/IP, pegada compacta e movimento integrado leve.

Esta é uma inferência de engenharia baseada na publicação512 KB de memória,Escala EtherNet/IP de 8 nós, eMovimento de dois eixosCapacidade.

P3: Por que o suporte POINT I/O é importante aqui?
Porque este controlador se expande através do1734 Ponto de entrada/saída, não através do maior estilo de expansão Compact I/O usado em alguns outros modelos CompactLogix.

Isso afeta a forma como a máquina está ligada e como o controlador se encaixa na arquitetura original.

P4: Por que o movimento CIP de dois eixos é importante?
Porque permite que o controlador para lidar com tarefas básicas de movimento diretamente através de EtherNet / IP.

No projeto prático de máquinas, isso pode reduzir a necessidade de um processador de movimento separado em sistemas menores.

Q5: O que deve ser verificado antes de encomendar?
Verifique o código do controlador instalado, confirme oL1 / Ponto I/OArquitetura, verificar a16 DI / 16 DOA aplicação deve ser integrada no requisito de E/S, e certificar-se de que a aplicação depende do mesmoMovimento de dois eixoseDLR duplo EthernetO layout.
