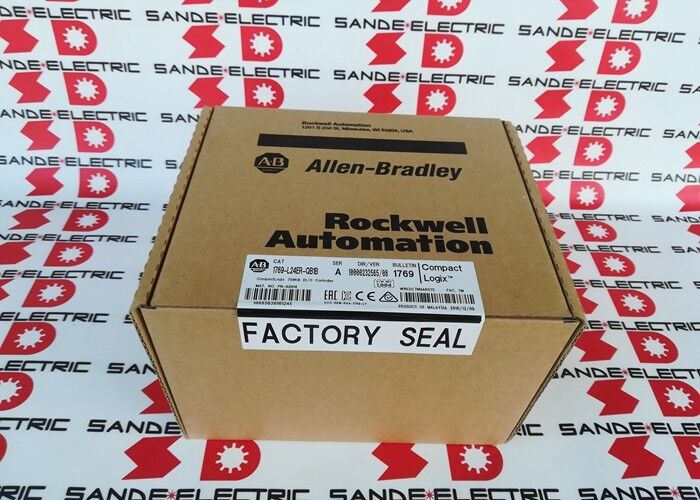

Um Novo Allen Bradley 1769-L24ER-QB1B 1769L24ERQB1B

1769-L24ER-QB1B | CompactLogix 5370 L2 — 750 KB / 16 DI + 16 DO / Dual EtherNet/IP DLR / 4 módulos de expansão / 32 tarefas / Alimentação integrada de 24 VCC

Controlador, E/S e fonte de alimentação — tudo integrado

O 1769-L24ER-QB1B é um controlador compacto CompactLogix 5370 L2 — uma unidade única que combina o processador do controlador, uma fonte de alimentação de 24 VCC incorporada e 32 pontos de E/S integrados em um único invólucro. O sufixo "QB1B" designa esta como a variante de E/S integrada: 16 entradas digitais e 16 saídas digitais em um único módulo de E/S integrado no corpo do controlador.

Essa integração elimina a necessidade de especificar, montar e conectar uma fonte de alimentação separada e módulos de E/S separados para o requisito básico de E/S. Para uma máquina com até 32 pontos de E/S padrão de 24 VCC, o controlador controla tudo em uma posição do trilho. Quatro módulos de expansão 1769 Compact I/O adicionais ampliam o sistema quando os 32 pontos incorporados não são suficientes.

Os 2A por ponto de saída (8A por comum) nas saídas incorporadas acionam cargas CC padrão diretamente – bobinas de válvula solenóide, bobinas de relé, contatores de 24 VCC e lâmpadas indicadoras sem interposição de hardware.

Especificações principais

Dual EtherNet/IP com DLR — Topologia de rede resiliente

Ambas as portas Ethernet formam um switch integrado de duas portas, permitindo a topologia de rede Device Level Ring (DLR). Em um anel DLR, cada dispositivo possui duas conexões de cabos formando um circuito fechado. Uma única ruptura de cabo em qualquer lugar do anel redireciona automaticamente o tráfego através do caminho sobrevivente. Para ambientes de produção onde uma falha no cabo de rede interromperia a linha, o DLR fornece resiliência em nível de anel sem um switch gerenciado externo.

Até 8 conexões de nó EtherNet/IP suportam estações de E/S distribuídas, inversores com interfaces EtherNet/IP, adaptadores de E/S remotas e painéis IHM na mesma rede. Para integração DeviceNet, um módulo scanner 1769-SDN no barramento de expansão adiciona uma rede mestre DeviceNet.

32 Tarefas e 100 Programas — Flexibilidade de Arquitetura de Programa

A estrutura de tarefas suporta até 32 tarefas independentes — contínuas, periódicas ou orientadas por eventos. Cada tarefa acomoda até 100 programas. Essa arquitetura permite que o sequenciamento da máquina, o controle de movimento, o controle de E/S e o gerenciamento de dados IHM sejam executados em tarefas separadas com prioridades e intervalos de execução independentes, sem a necessidade de vários controladores.

Cenários de aplicação

Máquinas compactas de embalagem e transporte:16 entradas de sensores incorporadas, 16 saídas de solenóides e motores incorporadas e uma fonte de alimentação de 24 VCC — tudo em uma unidade. EtherNet/IP conecta o painel IHM e uma estação de E/S remota sem hardware adicional.

Células de máquina com dispositivos DeviceNet:Um módulo 1769-SDN no barramento de expansão adiciona uma rede DeviceNet para inversores, sensores e atuadores já conectados ao DeviceNet. EtherNet/IP lida com tráfego de supervisão e IHM simultaneamente.

Integração do painel OEM:A fonte de alimentação integrada elimina o transformador externo ou a fonte de modo chaveado para o controlador. O espaço do painel e o tempo de fiação são reduzidos em comparação com controlador, fonte de alimentação e módulos de E/S de base separados.

Perguntas frequentes

Q1: Qual é a capacidade de corrente de saída das 16 saídas incorporadas?

Cada uma das 16 saídas incorporadas fornece 2A a 24VDC. Oito saídas compartilham cada terminal comum, com o comum avaliado em 8A no total. Para carga simultânea máxima, certifique-se de que o consumo de corrente combinado de todas as saídas ativas simultaneamente em um comum não exceda 8A.

P2: O DeviceNet pode ser usado com o 1769-L24ER-QB1B?

Sim, através do módulo scanner 1769-SDN instalado em um dos quatro slots de expansão. O módulo SDN fornece uma porta mestre DeviceNet para dispositivos não disponíveis no formato EtherNet/IP. Isto consome uma das quatro posições disponíveis do módulo de expansão local.

P3: Qual software de programação é usado para o 1769-L24ER-QB1B?

Studio 5000 Logix Designer é o ambiente de programação padrão para a família CompactLogix 5370. A conexão é feita através da porta USB para programação direta ou através da porta EtherNet/IP para programação de rede. O controlador suporta linguagens de programação de Diagrama Ladder, Texto Estruturado, Diagrama de Blocos de Funções e Gráfico de Funções Sequenciais.

Q4: O que o cartão SD oferece além da memória?

O cartão SD de 1 GB (incluído; suporta até 2 GB) serve como armazenamento não volátil de programas, um alvo de registro de dados para arquivos de receitas e registros de eventos e um meio de atualização de firmware. O backup do programa no cartão SD oferece capacidade de recuperação sem um terminal de programação – um controlador substituto pode ser carregado automaticamente do cartão SD na inicialização.

P5: Como o 1769-L24ER-QB1B difere do 1769-L24ER-QBFC1B?

O QB1B possui um módulo de E/S integrado (16 entradas CC + 16 saídas CC). O QBFC1B possui dois módulos de E/S incorporados — a mesma E/S digital mais um módulo analógico adicional e contador de alta velocidade. O QBFC1B é adequado para aplicações que necessitam de E/S analógica integrada ou contagem de alta velocidade; o QB1B cobre aplicações onde a E/S digital padrão é suficiente.
