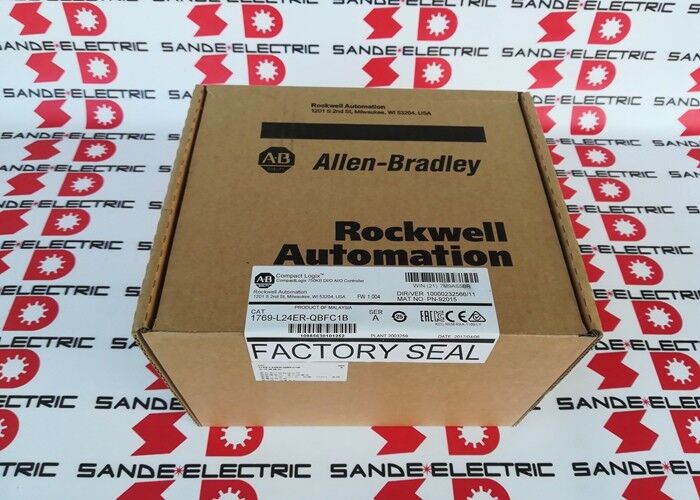

Novo e original Allen Bradley 1769-L24ER-QBFC1B 1769L24ERQBFC1B

Allen-Bradley 1769-L24ER-QBFC1B Controlador CompactLogix

Resumo

O1769-L24ER-QBFC1B é umControlador CompactLogix 5370 L2 destinado a aplicações de máquinas compactas que necessitem de uma maior variedade de E/S de bordo do que um controlador digital incorporado básico.

Os dados de configuração Rockwell e as referências de produtos industriais descrevem-no com750 KB de memória de utilizador,duas portas EtherNet/IP com capacidade DLR,16 entradas de CC,16 saídas de CC,4 entradas analógicas universais,2 saídas analógicas,4 contadores de alta velocidade e suporte paraaté 4 módulos de E/S 1769 Compact locais.

Inclui também umaCartão SD de 1 GB, suportesaté 2 GB, e utiliza um24 VDC fonte de alimentação incorporada.

Dados técnicos

Valor de aplicação

Este controlador se encaixa bemDeslizamentos OEM, equipamento de embalagem, estações de processo compactas, células de máquina e painéis de automação onde os sinais digitais e analógicos devem ser manipulados diretamente do corpo do controlador.

A sua maior vantagem prática é que combinaEmbedded digital I/O, I/O analógico, contagem de alta velocidade e dupla Ethernet em uma unidade compacta, que pode reduzir a contagem de módulos e simplificar o design do gabinete.

A adequação da aplicação é uma inferência de engenharia baseada no mix de E/S incorporado publicado e nos limites de expansão local do controlador.

Perspectiva de substituição e selecção

Para o trabalho de substituição, o 1769-L24ER-QBFC1B deve ser correspondido pormistura de E/S incorporada, capacidade analógica, estrutura Ethernet e escala de expansão local, não apenas pelo nome da família CompactLogix.

Em termos práticos, os pormenores importantes são:750 KB de memória,16/16 de entrada/saída digital,4 AI / 2 AO estrutura analógica, e oLimite de expansão de E/S compacto de 4 módulos.

A combinação do mesmo modelo é geralmente a forma mais segura de preservar a fiação de campo e o papel do controlador na máquina.

Perguntas frequentes

P1: Que tipo de controlador é o 1769-L24ER-QBFC1B?
É umControlador CompactLogix 5370 L2 com E/S digital e analógica incorporada, Ethernet duplo e capacidade de expansão local de E/S compacto.

Q2: Quais aplicações se adequam melhor?
Está bem.Sistemas de máquinas compactas que necessitam de manuseamento digital e analógico integrado sem adicionar imediatamente módulos analógicos separados.

Esse perfil de uso é uma inferência de engenharia baseada na mistura de E/S incorporada e em escala compacta publicada pelo controlador.

P3: Por que os canais analógicos são importantes neste modelo?
Porque a construção em4 entradas analógicas universais e2 saídas analógicas permitem ao controlador suportar diretamente as tarefas de sensor e circuito de controlo misturados.

Em armários práticos, isso pode reduzir o uso de slots e simplificar o layout do hardware.

P4: Por que os contadores de alta velocidade são importantes aqui?
Porque eles permitem que o controlador para lidar com as entradas de pulso digital rápido sem exigir um módulo de contagem separado para muitas aplicações compactas.

Esta é uma inferência de engenharia baseada nos controladores publicadosQuatro contadores de alta velocidade.

Q5: O que deve ser verificado antes de encomendar?
Verifique o código do controlador instalado, confirme oClasse de memória de 750 KB, verifique o necessáriomix de E/S digital e analógico, e certifique-se de que a máquina usa o mesmoExpansão local de 4 módulos eDisposição dual Ethernet DLR.
