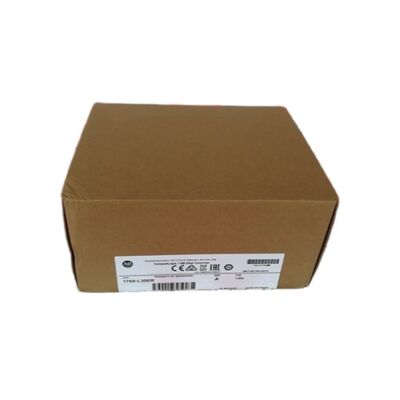

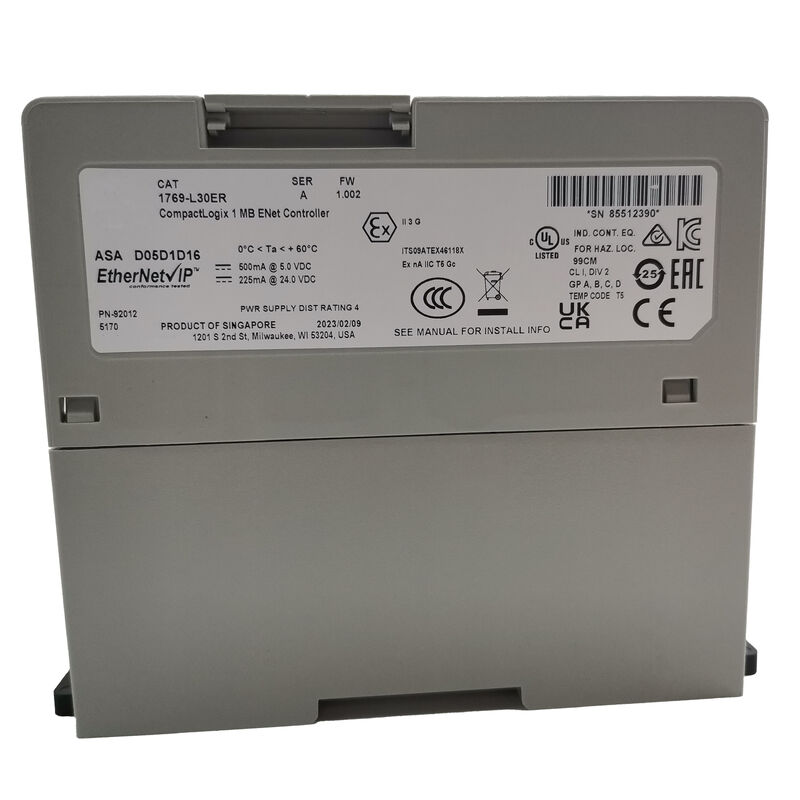

Um novo AB PLC 1769-L30ER 1769L30ER Processador CompactLogix 1769-L3OER

1769-L30ER. CompactLogix 5370 L3 1MB / Dual EtherNet / IP DLR / 16 Nodes / 8 módulos de I / O / 32 tarefas / USB / 30V Isolamento / DIN ou painel montado

1769-L30ER versus variantes L3 adjacentes

A gama CompactLogix 5370 L3 inclui várias variantes que compartilham a mesma memória de 1 MB, dual EtherNet / IP e 8 especificações de slots de E / S locais.As diferenças são funcionais e não baseadas na capacidade:

O 1769-L30ER é a configuração L3 de base: rede EtherNet/IP completa e capacidade DLR, memória de programa de 1 MB, 8 slots de expansão, Ethernet duplo com DLR, mas sem capacidade de eixo de movimento CIP.Para controlo de máquinas, sequenciamento, gerenciamento distribuído de E/S e conectividade HMI sem coordenação do eixo de servo, o L30ER fornece o conjunto completo de recursos a um custo menor do que o L30ERM com capacidade de movimento.

O supercondensador incorporado mantém o valor do relógio em tempo real (RTC) durante a perda de energia ∙ uma característica ausente na variante NSE,que torna a norma L30ER a especificação correta para aplicações não perigosas que necessitem de dados precisos com marca de tempo ou execução de programas baseados no tempo após a restauração da energia.

Principais especificações

Sincronização CIP ️ Tempo coordenado através da rede EtherNet/IP

O 1769-L30ER suporta o CIP Sync, que distribui uma referência de tempo comum em todos os dispositivos EtherNet/IP da rede usando o Protocolo de Tempo de Precisão IEEE 1588.carimbos de tempo em eventos registados em diferentes nós drivesPara análise pós-evento e rastreamento de produçãoIsso torna a sequência de eventos em todo o sistema distribuído legível e confiável.

Cenários de aplicação

Linhas de embalagem de alta velocidade:Mecanismos de alimentação de filme, corte, vedação e rejeição coordenados através de EtherNet/IP.

Sistemas automatizados de armazenagem:Guindastes, transportadores e scanners de códigos de barras que operam como nós EtherNet/IP sob coordenação L30ER. Até 16 dispositivos no anel; DLR protege contra falhas de cabo.

Estações de tratamento de águas:Sensores de nível, medidores de fluxo e atuadores de válvulas de bomba em estações de entrada/saída distribuídas.

Sistemas colaborativos de múltiplos controladores:The L30ER runs as a local intelligent node within a larger ControlLogix or CompactLogix network — managing a machine section's local I/O while exchanging data with the system-level controller via EtherNet/IP.

Notas de instalação e fiação

• Os módulos de E/S de expansão não devem exceder 8 no total; o orçamento global de energia deve ser verificado em todos os módulos
• Usar cabo de par torcido protegido industrial para todas as conexões EtherNet/IP; manter separado do cabo de alimentação
• O cartão SD armazena backups de programas e atualizações de firmware ¢ não serve como um meio de execução em tempo de execução
• Ambiente do painel: umidade ambiente ≤ 85% RH (não condensante); assegurar uma ventilação adequada
• Confirmar a configuração do endereço IP antes da primeira ligação para evitar conflitos de rede em segmentos compartilhados

Perguntas frequentes

P1: Qual é a diferença prática entre o 1769-L30ER e o 1769-L30ERM?

O L30ERM adiciona capacidade de controlador de movimento CIP (4 eixos de servo) à mesma plataforma de hardware.O L30ER não possui função de movimento CIP, não pode controlar os servos da Kinetix como eixos de movimento CIP coordenados.Se a aplicação requer apenas controlo discreto e de processo (sem coordenação do servo-movimento), o L30ER é a especificação correta e mais rentável.É necessária a L30ERM.

P2: Que software de programação se conecta ao 1769-L30ER?

O Studio 5000 Logix Designer é o ambiente de programação para a família CompactLogix 5370.Studio 5000 suporta Diagrama de escadaO 1769-L30ER suporta o Logix Designer versão 20 e posterior.

Q3: Quantos pontos de E/S locais fornecem 8 módulos de expansão?

A contagem de pontos depende dos módulos de E/S 1769 Compact específicos selecionados.Os módulos de 32 pontos de alta densidade em todos os 8 slots fornecem 256 pontos de E/S locaisO limite de 8 slots é a restrição de hardware; dentro desse limite, a seleção do módulo determina a contagem total de pontos.

Q4: Para que é utilizada a classificação de isolamento contínuo de 30 V?

O isolamento contínuo de 30 V é a tensão nominal para isolamento básico entre as interfaces USB, Ethernet e de bus interno do controlador.Define a separação elétrica que protege contra as diferenças de tensão de modo comum entre o controlador e os dispositivos conectadosNa prática, esta classificação significa que as portas de comunicação do controlador não estão isoladas para aplicações de alta tensão Deve utilizar-se um equipamento de isolamento adequado entre o controlador e a fiação de campo..
