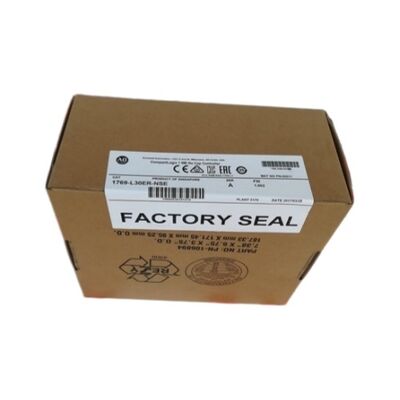

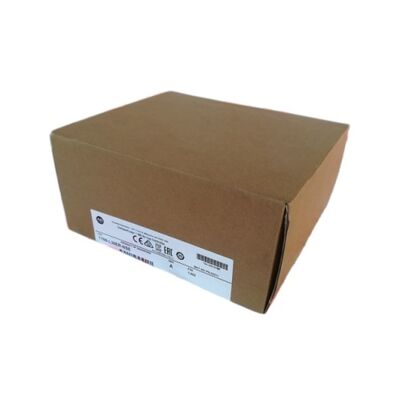

Novo processador compatível Allen Bradley 1769-L30ER-NSE

1769-L30ER-NSE | CompactLogix 5370 L3 — 1 MB / Dual EtherNet/IP DLR / 16 nós / 8 módulos de E/S / Sem Supercap / Local perigoso / USB / 1 GB SD

NSE — No Supercap — A especificação que define este modelo

O 1769-L30ER-NSE e o padrão 1769-L30ER são funcionalmente idênticos em memória, capacidade Ethernet, expansão de E/S e programação. Uma especificação os separa: a variante NSE faznãocontêm um supercapacitor para backup de energia do relógio em tempo real (RTC).

Os controladores CompactLogix 5370 padrão usam um supercapacitor interno para manter o relógio em tempo real durante a perda de energia. Um supercapacitor é um dispositivo de armazenamento de energia capaz, sob condições de falha, de liberar carga rapidamente – o que em certos ambientes constitui um risco de arco ou ignição.

Para instalações emLocais perigosos Classe I, Divisão 2 (Div 2) ou Zona 2— onde gases ou vapores inflamáveis ​​possam estar presentes em condições anormais — o equipamento deve ser à prova de fogo ou classificado para a área perigosa. A eliminação do supercapacitor remove a fonte potencial de ignição. O 1769-L30ER-NSE é a especificação CompactLogix 5370 L3 que atende a esse requisito.

Se for necessário backup do relógio em tempo real durante a perda de energia na aplicação em locais perigosos, o cartão SD fornece continuidade de armazenamento do programa. O próprio RTC é reiniciado em caso de perda de energia na variante NSE.

Especificações principais

EtherNet/IP dupla com DLR — capacidade de rede de 16 nós

Ambas as portas Ethernet formam um switch integrado de duas portas que suporta a topologia Device Level Ring (DLR). Um anel DLR conecta dispositivos EtherNet/IP em um circuito fechado — uma única ruptura de cabo em qualquer lugar redireciona o tráfego através do caminho sobrevivente sem qualquer intervenção manual. Até 16 conexões de nó EtherNet/IP cobrem os requisitos de E/S distribuída, inversor e IHM da maioria das instalações de máquinas compactas.

Oito posições locais do módulo de expansão 1769 Compact I/O lidam com E/S local sem consumir o orçamento do nó EtherNet/IP. A porta USB fornece acesso à programação local e atualizações de firmware sem ocupar largura de banda da rede.

Cenários de aplicação

Painel de controle para locais perigosos:Painéis de processos petroquímicos classificados como Classe I, Divisão 2, requerem hardware de controle à prova de incêndio. A variante NSE elimina o risco de arco do supercapacitor e fornece funcionalidade completa do CompactLogix 5370 L3 — EtherNet/IP duplo, resiliência DLR e memória de programa de 1 MB.

Cabeça de poço de petróleo e gás ou automação de processamento:Onde ocasionalmente pode haver presença de vapor inflamável, o controlador NSE é instalado sem a necessidade de um gabinete adicional à prova de explosão para conter a variante padrão equipada com supercapacitor.

Substituição direta de instalações NSE existentes:A correspondência do sufixo NSE ao substituir um controlador instalado preserva a conformidade com locais perigosos sem reavaliação.

Perguntas frequentes

Q1: O que significa NSE e por que isso é importante?

NSE significa No Supercap Energy – este controlador não contém um supercapacitor. Os controladores CompactLogix 5370 padrão usam um supercapacitor para manter o relógio em tempo real durante a perda de energia. Nas classificações de áreas perigosas Classe I, Divisão 2 e Zona 2, um supercapacitor representa uma fonte potencial de arco/ignição. Sua remoção permite que a variante NSE se qualifique para uso nesses locais sem gabinete adicional.

Q2: A remoção do supercapacitor afeta o programa do controlador ou a retenção de dados?

A retenção do programa é feita pelo cartão SD, não pelo supercapacitor. Os programas sobrevivem à perda de energia enquanto o cartão SD estiver instalado. O que se perde com a perda de energia na variante NSE é o valor do relógio em tempo real – o relógio é reiniciado quando a energia é restaurada. Se a aplicação exigir precisão do RTC, uma fonte externa de sincronização de horário da rede fornecerá a referência do relógio após a restauração da energia.

Q3: Quais tipos de fios são compatíveis com o bloco de terminais?

Fio de cobre sólido 22–14 AWG ou fio de cobre trançado 22–16 AWG classificado para 90°C. O bloco terminal de substituição é 1769-RTBN18. Estas especificações cobrem a fiação de campo padrão de 24 VCC usada em painéis de controle compactos.

P4: Qual software de programação é usado para o 1769-L30ER-NSE?

Studio 5000 Logix Designer é o ambiente de programação padrão para a família CompactLogix 5370. A conexão é feita através da porta USB para programação direta ou através da porta EtherNet/IP para download de programas baseados em rede. O 1769-L30ER-NSE suporta todas as quatro linguagens de programação IEC 61131-3: Diagrama Ladder, Texto Estruturado, Diagrama de Blocos de Funções e Gráfico de Funções Sequenciais.

P5: O 1769-L30ER-NSE pode substituir o 1769-L30ER padrão em um local não perigoso?

Sim. A variante NSE é funcionalmente equivalente ao padrão 1769-L30ER em todos os recursos, exceto backup RTC durante perda de energia. Em locais não perigosos onde é necessária a precisão do relógio em tempo real após a restauração da energia, a variante padrão com supercapacitor é uma especificação melhor. Para aplicações que não requerem precisão RTC ou usam sincronização de horário de rede, a variante NSE funciona de forma idêntica.
