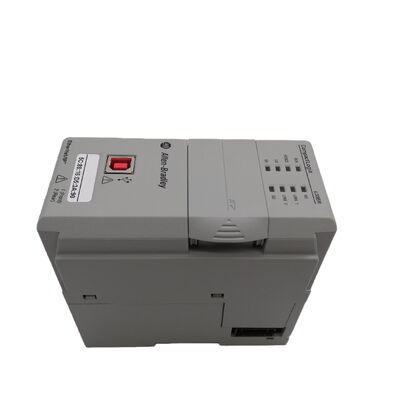

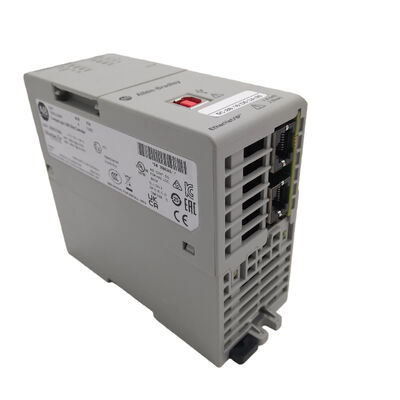

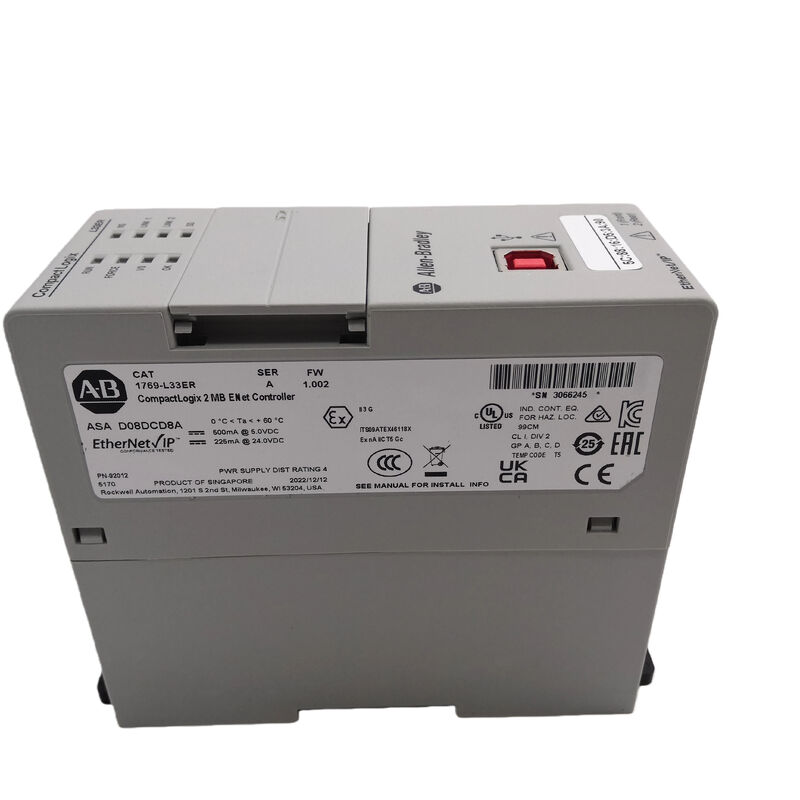

Novo Allen Bradley 1769-L33ER CompactLogix 2 MB Controlador 1769L33ER

Controlador Ethernet Allen-Bradley 1769-L33ER CompactLogix 5370

Visão Geral

O 1769-L33ER é um controlador Ethernet CompactLogix 5370 L3, projetado para sistemas de controle Logix modulares que necessitam de comunicação EtherNet/IP de porta dupla sem motion integrado na escala dos modelos de motion superiores.

A página oficial do produto da Rockwell o identifica como um Controlador CompactLogix 2 MB ENet, enquanto o perfil do produto 5370 L3 lista 2 MB de memória de usuário, Ethernet dupla com capacidade DLR, 16 módulos de expansão locais, e 32 nós EtherNet/IP.

O controlador também inclui conectividade USB e é posicionado para aplicações de máquinas em rede de pequeno a médio porte.

Dados Técnicos

Valor da Aplicação

Este controlador se encaixa bem em gabinetes de automação modular, equipamentos de embalagem, sistemas de manuseio de materiais, skids de processo e máquinas OEM baseadas em EtherNet/IP, onde o controlador deve gerenciar uma escala de E/S moderada e uma arquitetura Ethernet resiliente.

Seu maior valor está em projetos que já dependem do controle Ethernet CompactLogix, pois a substituição da mesma classe de controlador geralmente preserva a estrutura original do projeto e o layout da rede de dispositivos com menos interrupção.

Esta é uma inferência de engenharia baseada no tamanho de memória publicado do modelo, limite de expansão local e arquitetura Ethernet dupla.

Perspectiva de Substituição e Seleção

Para trabalhos de substituição, o 1769-L33ER deve ser correspondido por tamanho de memória, escala de expansão local e arquitetura Ethernet, não apenas pela família de produtos.

Em sistemas reais, as questões práticas são a classe de memória de 2 MB, expansão local de 16 módulos, e estrutura DLR dupla EtherNet/IP.

Corresponder o mesmo modelo é geralmente a maneira mais limpa de evitar alterações de configuração e rede durante a substituição.

FAQ

Q1: Que tipo de controlador é o 1769-L33ER?
É um controlador Ethernet CompactLogix 5370 L3 com 2 MB de memória, Ethernet dupla, e conectividade USB.

Q2: Quais aplicações se encaixam melhor?
Ele se encaixa em sistemas de máquinas em rede de pequeno a médio porte que dependem de EtherNet/IP e Compact I/O modular, mas não precisam da escala de motion maior dos modelos 5370 L3 de motion de ponta.

Q3: Por que 2 MB de memória são importantes?
Porque a memória do controlador afeta quanta lógica, processamento de dados e gerenciamento de estado da máquina podem ser mantidos em um único projeto.

Em termos práticos, ajuda a definir a escala da máquina que o controlador pode suportar confortavelmente.

Q4: Por que as portas Ethernet duplas são importantes aqui?
Elas suportam redes EtherNet/IP e layouts DLR em sistemas de máquinas compactas.

Em instalações reais, o design da rede é frequentemente tão importante quanto a memória da CPU ou o tamanho do rack.

Q5: O que deve ser verificado antes de fazer o pedido?
Verifique o código do controlador instalado, confirme a classe de memória de 2 MB, verifique o requisito de expansão local de 16 módulos, e certifique-se de que a máquina existente usa o mesmo layout CompactLogix Ethernet dupla.
