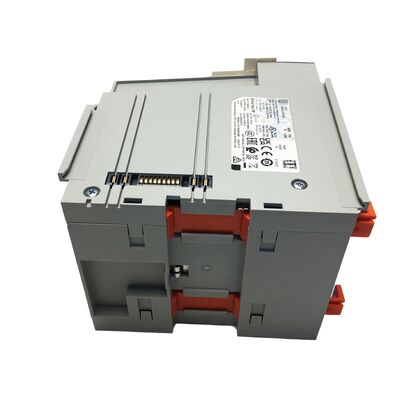

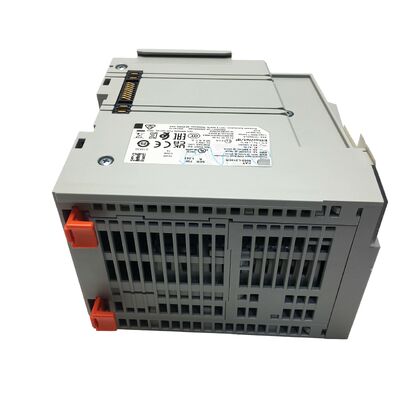

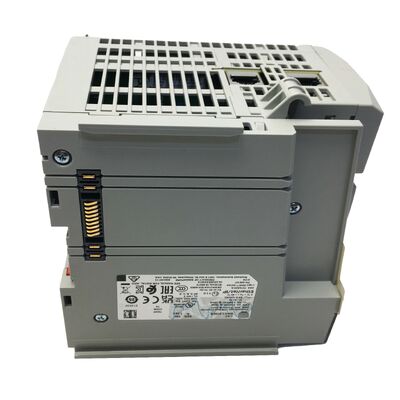

Allen-Bradley 5069-L310ER CompactLogix 5380 PLC
Controlador de movimento EtherNet/IP de 1 MB, série A
Controle de médio alcance sem compromissos de médio alcance
A transição de PLCs de nível de entrada para um rack completo ControlLogix envolve custos significativos, espaço de gabinete e tempo de engenharia.
OAllen-Bradley 5069-L310ERé umControlador CompactLogix 5380que preencha esta lacuna, fornecendo a potência de processamento, a arquitetura de rede e a capacidade de E/S necessárias para a automação de máquinas e processos de gama média,em um pacote montado em trilho DIN que se encaixa em orçamentos realistas.
- Série Aunidade com1 MB de memória do utilizador
- Processador de quatro núcleospara melhorar o desempenho
- Portas IP/EtherNet duplas de 1 Gbe uma porta USB
- Apoia até8 módulos de E/S 5069 locaise24 nós EtherNet/IP
- Programação exclusivamente através deStudio 5000 Logix Designer
Especificações técnicas
| Parâmetro | Valor |
|---|
| Número da parte | 5069-L310ER |
| Série | A |
| Família | CompactLogix 5380 |
| Memória do usuário | 1 MB |
| Processador | Quad Core |
| Portos EtherNet/IP | 2 × 1 Gb |
| Porta USB | 1 × Tipo B 2.0 a velocidade máxima |
| Comunicação | EtherNet/IP, USB |
| Nodos EtherNet/IP | Até 24 |
| Módulos de E/S locais | Até 8 (5069 Compact I/O) |
| Eixos de movimento | 0 |
| Funções | 32 (até 1.000 programas por tarefa) |
| Fornecimento de energia MOD | 18-32V DC |
| Fonte de alimentação | 0-32V DC / 0-240V AC, 47-63Hz |
| ATEX/IECEx Max | 125 V AC |
| Isolamento Ethernet | 300 V contínuo; sem isolamento entre as portas ENET |
| Topologias de rede | Anel linear, estrela, nível do dispositivo (DLR) |
| Velocidade Ethernet | 10 / 100 / 1.000 Mbps (full-duplex) |
| Memória não volátil | Cartão SD de 2 GB (1784-SD2, enviado) |
| Altura | 123 mm (4,84") |
| Profundidade | 136.81mm (5.39") |
| Temperatura de funcionamento | 0-60°C (32-140°F) |
| Temperatura de armazenamento | -40-85°C (-40-185°F) |
| Umidade relativa | 5-95% (não condensado) |
| Software de programação | Studio 5000 Logix Designer |
Capacidades de duas portas Ethernet/IP de 1 GB
Os controladores de porta única forçam um compromisso: executar a rede de E/S e o tráfego HMI/SCADA no mesmo segmento ou adicionar um interruptor não gerenciado com restrições de topologia.
OPortas de 1 Gb duplas do 5069-L310ERUma porta pode gerenciar a rede de E/S da máquina, enquanto a outra se conecta ao backbone Ethernet da fábrica.Anel de nível do dispositivo (DLR)topologia para redundância de rede tolerante a falhas, garantindo a continuação da operação mesmo com uma única ruptura de cabo.
OEspecificação do isolamentoé crítico: isolamento contínuo de 300 V entre as portas Ethernet e os componentes internos do controlador, masNão há isolamento entre as duas portas EthernetEsta continuidade elétrica é padrão para controladores capazes de DLR e importante para a aterragem do painel e o planejamento de roteamento de cabos.
Processamento Quad-Core e Execução de Tarefas
O processador quad-core na geração 5380 representa uma melhoria significativa em relação às arquiteturas de núcleo único nas famílias anteriores do CompactLogix.
Isto resulta emtempos de varredura mais rápidos, melhor manuseio de múltiplas tarefas simultâneas e maior capacidade para controle de movimento, registro de dados e aplicações de comunicação intensiva sem degradação do tempo de digitalização.
O controlador suporta32 tarefascom até1, 000 programas por tarefa- proporcionar flexibilidade organizacional para máquinas complexas com múltiplos modos funcionais, gestão de receitas e controlo multi-zona coordenado sem necessidade de um chassi ControlLogix.
5069 Compatibilidade de E/S compacta
O 5069-L310ER utiliza o5069 I/O de veículos compactosa família de módulos não os módulos 1769 mais antigos das gerações anteriores do CompactLogix.
Os módulos 5069comunicações de plano de fundo de alta velocidade, menor fator de forma por ponto e recursos de segurança aprimorados, incluindo firmware assinado digitalmente, detecção de alterações baseada em controlador,e controlo de acesso baseado em funções para rotinas e instruções complementares.
O controlador suporta até8 módulos locais 5069A rede EtherNet/IP é uma rede de comunicação de dados que permite o acesso direto a todos os dados de entrada/saída através de módulos distribuídos, num total de 24 nós.
Flexibilidade do fornecimento de energia
OPotência MOD(fornecimento do módulo do controlador) requer18-32V DC¥compatível com os painéis de alimentação de corrente contínua de 24 V.
OPotência SA(alimentação do módulo de E/S) aceita DC (0-32V) e AC (0-240V a 47-63Hz), proporcionando flexibilidade para a alimentação de dispositivos de campo com diferentes requisitos de tensão do mesmo chassi de E/S.
ParaATEX/IECExAs instalações, o abastecimento de SA é limitado a125 V AC máximo- uma consideração importante durante a conceção dos painéis para instalações em zonas perigosas.
Perguntas Frequentes
Que software de programação é necessário para o 5069-L310ER?
O 5069-L310ER é programado exclusivamente usandoStudio 5000 Logix Designer. O software RSLogix 5000 mais antigo não é compatível com a plataforma CompactLogix 5380. Verifique se seu ambiente de programação está atualizado antes de atualizar dos sistemas CompactLogix mais antigos.
Quantos módulos de E/S e nós EtherNet/IP este controlador suporta?
O 5069-L310ER suporta até8 módulos de E/S 5069 locaisno plano de fundo e até24 nós EtherNet/IPOs nós incluem adaptadores de E/S remotos, drives, HMI e outros dispositivos EtherNet/IP conectados a qualquer porta Ethernet.
Este controlador consegue controlar eixos de movimento?
O5069-L310ER é indicado para 0 eixos de movimentoPara aplicações que exijam o controlo do eixo de movimento CIP,Os controladores 5069-L320ER ou 5380 de capacidade superior com capacidade de movimento são seleções adequadas dentro da mesma família de produtos..
Quais topologias de rede é suportada pela dupla EtherNet/IP?
As duas portas Ethernet suportamAnel linear, estrela e nível do dispositivo (DLR)A DLR fornece tolerância a falhas de rede, se ocorrer uma única ruptura de cabo em qualquer lugar do anel, o tráfego é automaticamente redirecionado e a rede I/O continua a operar.Esta é uma vantagem significativa de fiabilidade para aplicações em que o tempo de inatividade não planeado é dispendioso.
O 5069-L310ER é compatível com os módulos de I/O CompactLogix 1769?
Não, o 5069-L310ER usa5069 Modulos de E/S compactos exclusivamenteO sistema não é compatível com os módulos de E/S 1769 utilizados nos controladores CompactLogix 1769-L3x anteriores.Os módulos de E/S devem ser substituídos juntamente com o controlador..
O Allen-Bradley 5069-L310ER é um controlador Rockwell Automation CompactLogix 5380. Verifique a versão do software, a compatibilidade do módulo I/O e os requisitos de topologia de rede antes da instalação.
