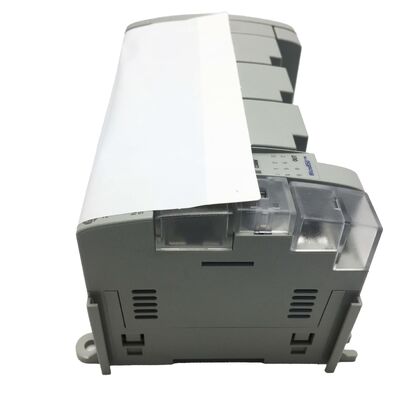

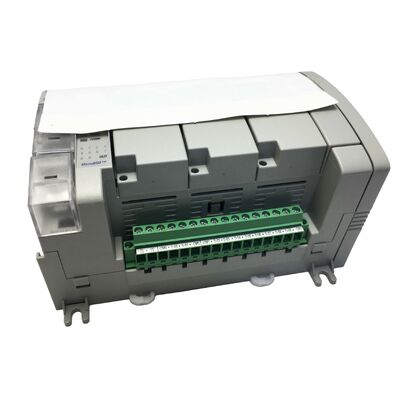

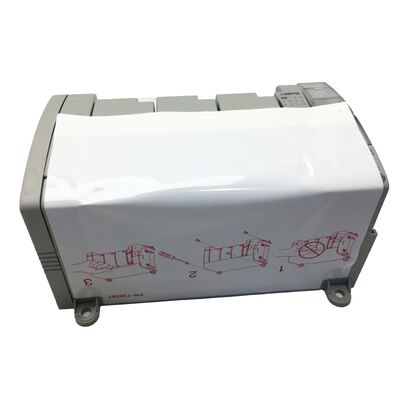

Allen-Bradley 2080-LC50-24QBB | Micro 850 PLC
Controlador Lógico Programável com 24 E/S, Ethernet e Controle de Movimento de Alta Velocidade
Número da Peça: 2080-LC50-24QBB
Fabricante: Allen-Bradley (Rockwell Automation)
Linha de Produto: Micro 850
UPC: 884951711709
Condição: Novo / Recondicionado / Excedente Disponível
Visão Geral do Produto
O Allen-Bradley 2080-LC50-24QBB é um controlador lógico programável autônomo de gama média da série Micro 850 da Rockwell Automation. Esta plataforma de controlador preenche a lacuna entre o Micro 820 de nível de entrada e a família CompactLogix mais avançada, tornando-o ideal para aplicações de automação de máquinas de pequeno a médio porte que exigem um footprint compacto, conectividade Ethernet integrada e capacidade genuína de movimento em uma única unidade.
Com 14 entradas, 10 saídas, porta Ethernet RJ45 integrada, interface de configuração USB e suporte para até 4 módulos de E/S de expansão (expandindo o total de E/S digitais para 132 pontos), o 2080-LC50-24QBB oferece desempenho escalável que cresce com os requisitos da sua aplicação.
Especificações Principais
| Parâmetro |
Valor |
| Número da Peça |
2080-LC50-24QBB |
| Linha de Produto |
Micro 850 |
| E/S Base Total |
24 (14 Entradas / 10 Saídas) |
| Tensão de Entrada |
12/24V CC Sink/Source |
| Tipo de Saída |
Fonte 24V CC |
| Entradas de Alta Velocidade |
8 (Entradas 0-7) |
| Saídas de Alta Velocidade |
2 (Saídas 0-1) |
| Frequência Máxima HSC |
100 kHz |
| Contadores de Alta Velocidade |
4 HSC |
| Eixos de Movimento (PTO) |
2 |
| Slots de Plug-in Base |
3 |
| Módulos de E/S de Expansão |
Até 4 |
| E/S Digitais Máximas |
132 |
| Porta Serial |
1 * RS-232/485 (não isolada) |
| Porta de Configuração |
1 * USB Tipo B |
| Porta Ethernet |
1 * RJ45 |
| Entrada de Fonte de Alimentação |
20.4-26.4V CC (Classe 2 / LVLC) |
| Peso |
0.43 kg |
Capacidades Avançadas de E/S
O 2080-LC50-24QBB possui oito entradas de alta velocidade capazes de operar a até 100 kHz através de contadores de alta velocidade integrados. Essas entradas servem como entradas de encoder quádruplo, contadores de pulsos ou canais de medição de frequência, fornecendo recursos de hardware significativos sem módulos de expansão.
Duas saídas de alta velocidade funcionam como canais de saída de trem de pulsos (PTO) para acionar eixos de posicionamento de motor de passo ou servo. Quando combinadas com entradas HSC para feedback de encoder, isso permite posicionamento básico em malha fechada ou controle de eixo de motor de passo em malha aberta independente diretamente da unidade base.
Recursos de Conectividade
A porta Ethernet RJ45 integrada suporta o protocolo EtherNet/IP para integração com redes gerenciadas pela Rockwell, comunicação com painéis HMI e acesso remoto ao programa. A porta USB Tipo B fornece programação e configuração confiáveis através do software Connected Components Workbench, enquanto a porta serial RS-232/485 acomoda comunicação com dispositivos legados e interfaces de instrumentação.
Capacidade de Expansão
O suporte para até quatro módulos de E/S de expansão da série 2080 estende a capacidade de E/S digitais para 132 pontos. As opções de expansão incluem E/S analógicas, E/S digitais adicionais, entradas de temperatura de termopar e RTD, e módulos de função especial. Três slots de plug-in integrados aceitam portas seriais adicionais, canais HSC e entradas analógicas para funcionalidade aprimorada.
Escopo de Aplicação
Ideal para aplicações de controle de máquinas autônomas, incluindo máquinas de embalagem, sistemas de transporte, pequenas estações de montagem, bancadas de teste e painéis de controle de bombas/ventiladores. O requisito de alimentação de 24V CC e a classificação de energia Classe 2 se alinham com as arquiteturas de energia de controle de máquina padrão, enquanto o design compacto de 0.43 kg se encaixa eficientemente em gabinetes de controle montados em trilho DIN.
Programação e Software
Programado usando o software Connected Components Workbench (CCW) da Rockwell - disponível para download gratuito. Suporta linguagens de programação Ladder Diagram, Function Block Diagram e Structured Text, juntamente com ferramentas de configuração de movimento para configuração de eixo PTO. Inclui monitoramento online, tendências de dados e recursos de atualização de firmware.
Perguntas Frequentes
Qual é a diferença entre os eixos de movimento PTO e as entradas HSC?
Os dois canais PTO (Pulse Train Output) geram sinais de pulso e direção para acionar drivers de motor de passo ou amplificadores servo. Os quatro canais HSC (High-Speed Counter) contam pulsos de encoders ou outros dispositivos geradores de pulsos a até 100 kHz. Usados em conjunto, eles permitem a verificação básica de posição em malha fechada.
O 2080-LC50-24QBB pode se comunicar com painéis HMI Allen-Bradley via Ethernet?
Sim. A porta EtherNet/IP integrada permite comunicação direta com terminais HMI Allen-Bradley PanelView e PanelView Plus. A comunicação baseada em tags via EtherNet/IP é suportada nativamente tanto no CCW quanto no software de configuração HMI.
Quantos módulos de expansão podem ser adicionados e onde eles se conectam?
Até quatro módulos de E/S de expansão da série 2080 se conectam ao lado direito do controlador base, estendendo o total de E/S digitais para 132 pontos. Três slots de plug-in adicionais na unidade base aceitam módulos de plug-in menores para funcionalidade aprimorada.
Qual fonte de alimentação o 2080-LC50-24QBB requer?
O controlador requer uma fonte de alimentação de 20.4-26.4V CC classificada como Classe 2 ou LVLC. Uma fonte de alimentação chaveada padrão de 24V CC com certificação Classe 2 é tipicamente usada. O controlador não opera diretamente em energia CA.
Qual software é necessário para programar o controlador e é gratuito?
O software Connected Components Workbench (CCW) da Rockwell Automation é necessário e está disponível para download gratuito. Ele suporta várias linguagens de programação e gerencia todo o ciclo de vida do projeto, incluindo configuração de movimento e atualizações de firmware.
