SNP-9034 Skynet Electronics 5V±15V módulo de conectores de alimentação
Visão geral do produto
O Skynet SNP-9034 é uma fonte de alimentação de comutação de 30 watts que fornece três trilhos de saída de CC regulados simultaneamente: +5V a 1.5A, +15V a 1.2A e -15V a 0.3A.Com gama de entrada AC universal (90VAC a 260VAC) e tolerância de frequência mundial (47Hz a 63Hz), esta fonte de alimentação funciona sem problemas através das redes globais de alimentação.
concebido para sistemas PLC, placas de controlo de máquinas industriais, equipamento de medição e eletrónica incorporada,Esta fonte de alimentação compacta fornece tanto energia de nível lógico (+5V) como de nível analógico (±15V) numa única unidade de apenas 70 × 130 × 32.1 mm.
Principais especificações
| Potência total de saída |
30 W |
| Output 1 |
+5V DC @ 1,5A (nominal) / 3A (pico) |
| Output 2 |
+15V DC @ 1,2A (nominal) / 2A (pico) |
| Output 3 |
-15V DC @ 0,3A (nominal) / 0,5A (pico) |
| Faixa de tensão de entrada |
90VAC a 260VAC |
| Frequência de entrada |
47 Hz a 63 Hz |
| Precisão da tensão de saída |
± 1% (todos os carris) |
| Certificações de segurança |
UL 1950, CSA 22.2 n.o234, VDE EN60950 |
| Dimensões |
70 × 130 × 32,1 mm |
Arquitetura de saída tripla
O SNP-9034 combina +5V para lógica digital, microcontroladores e circuitos de E/S PLC com ±15V para amplificadores operacionais, condicionamento de sinal analógico e instrumentação de precisão.Esta arquitetura de potência clássica elimina a necessidade de várias fontes de alimentação ou conversores DC-DC em sistemas mistas digital/análogo.
Compatibilidade universal de entrada
Com adaptação automática da tensão de 90VAC para 260VAC, esta fonte funciona em todo o mundo sem modificações.enquanto o tempo de espera > 16 ms assegura um funcionamento estável através de breves interrupções de alimentação.

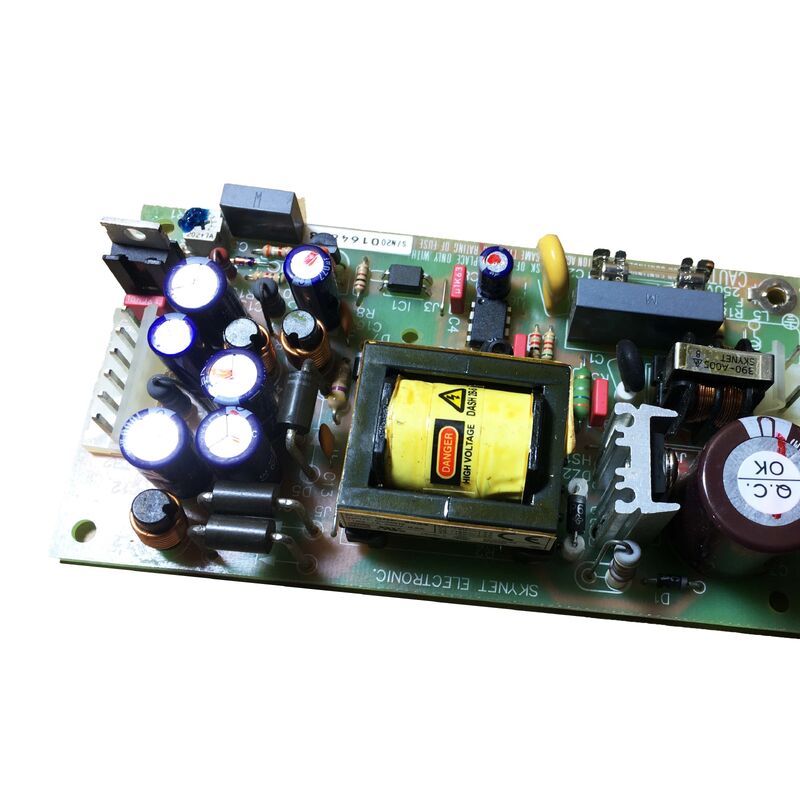

Design de quadro aberto
A construção do quadro aberto permite uma fácil integração no chassi do equipamento.Os furos de montagem M3 padrão (60 × 120 mm) e os conectores de blocos terminais Molex padrão do setor garantem uma instalação e manutenção simples.
Certificações e conformidade
As certificações de segurança UL, CSA e VDE, além da conformidade com a FCC Classe B e VDE Vfg 243/1991 EMI, tornam este fornecimento adequado para equipamentos destinados aos mercados norte-americano, canadense e europeu.
Perguntas Frequentes
O SNP-9034 pode ser utilizado tanto nas fontes de alimentação de 115VAC como de 230VAC?
A gama de entrada universal (90VAC a 260VAC) permite a operação em qualquer tensão de rede padrão em todo o mundo sem alterações de hardware ou configuração.
O que é a proteção contra a sobrevoltagem da lâmina?
A proteção da barra de freio corta a saída afetada quando a tensão excede os limiares de segurança, protegendo os circuitos a jusante.Este recurso de segurança é ativado durante falhas internas e requer um ciclo de energia para reiniciar.
Os carris de saída podem ser carregados de forma independente?
Cada trilho pode operar a partir de 0A de carga sem requisitos mínimos obrigatórios.
Os conectores são fáceis de substituir?
Sim, os conectores de entrada AC (Molex 5277-2) e saída DC (Molex 5273-x) utilizam blocos terminais padrão da indústria com ampla disponibilidade e equivalentes compatíveis.
Isto é adequado para painéis de controlo PLC?
Sim, quando instalado num gabinete devidamente aterrado com acesso restrito a peças acionadas, o SNP-9034 atende aos requisitos dos painéis de controlo industriais e do chassi do equipamento.
