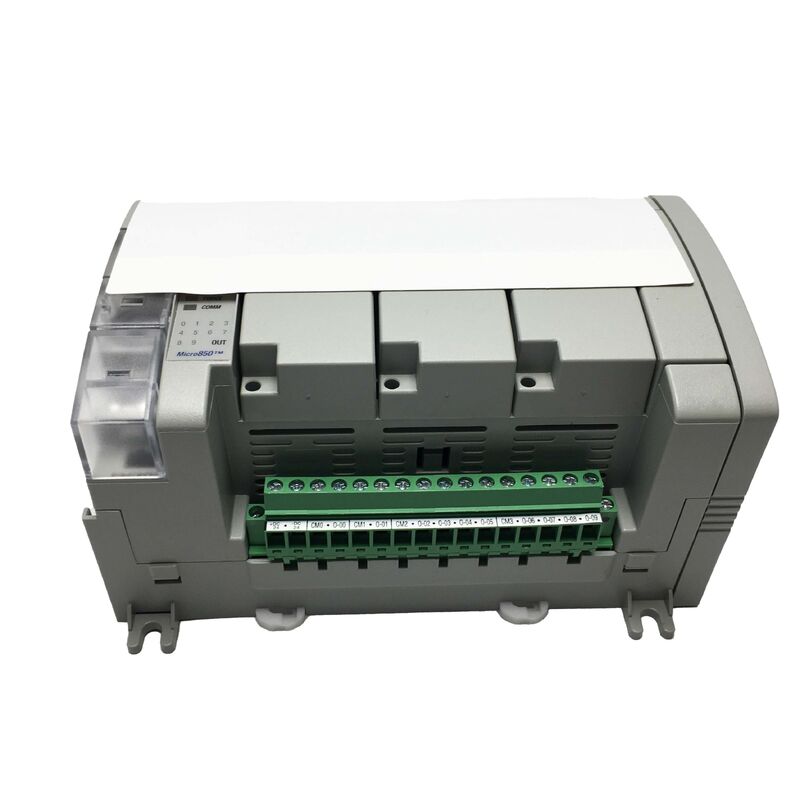

Controlador Ethernet/IP Allen-Bradley 2080-L50E-24QWB Micro850
OAllen-Bradley 2080-L50E-24QWBé um controlador programável Micro850 EtherNet/IP de 24 pontos com 14 entradas digitais classificadas para 24 V CC ou CA e 10 pontos de saída de relé. Esta configuração QWB oferece vantagens distintas para aplicações de comutação de carga CA e de tensão mista, onde as saídas de transistor exigiriam relés de interface adicionais.
Visão geral do controlador
Este controlador Micro850 ocupa a posição intermediária na família Micro800, apresentando uma porta Ethernet 10/100Base-T integrada, porta serial RS232/485 não isolada e porta de programação USB. Ele suporta até quatro módulos de expansão de E/S da série 2085 e inclui três slots de plug-in para módulos de função especializados, tornando-o ideal para aplicações que exigem recursos de expansão futuros.
Especificações principais
| Parâmetro |
Valor |
| Entradas Digitais |
14 × 24V CC/CA |
| Saídas Digitais |
10 × Relé |
| Fonte de energia |
24V CC |
| Canais HSC |
Até 4 |
| Memória de programa |
10 mil etapas do programa |
| Memória de dados |
20 KB |
| Ethernet |
10/100Base-T (EtherNet/IP, Modbus TCP/IP) |
| Porta serial |
RS232/485 (não isolado) |
| USB |
Porta de programação |
| Slots de plug-in |
3 |
| E/S de expansão |
Até 4 módulos |
| Total máximo de E/S |
Até 132 pontos digitais (com expansão) |
Vantagens da saída de relé
As 10 saídas de relé fornecem contatos livres de potencial que são eletricamente isolados do circuito de alimentação do controlador. Isso permite a comutação de cargas CA ou CC sem preocupação com a polaridade ou compartilhamento de retorno comum, tornando-as ideais para aplicações com requisitos de tensão mista ou cargas piloto indutivas.
Capacidade de entrada dupla AC/DC
As 14 entradas aceitam 24 Vcc e CA diretamente, eliminando a necessidade de relés de condicionamento de sinal adicionais em aplicações de modernização com fiação de campo CA existente. Quatro entradas são configuráveis como canais de contador de alta velocidade para feedback de encoder, entradas de pulso de medidor de vazão e aplicações de medição de frequência.
Conectividade de rede
A porta Ethernet incorporada suporta EtherNet/IP para integração do ecossistema Allen-Bradley e Modbus TCP/IP para comunicação com dispositivos de terceiros. O controlador pode se comunicar com até 8 nós Ethernet simultaneamente, atendendo aos requisitos típicos de máquinas autônomas ou de pequenas células de produção.
Capacidades de Expansão
O controlador cresce através de três slots de plug-in para módulos de função especializados e quatro slots de módulo de expansão para adição de pontos de E/S em massa. Essa arquitetura de expansão dupla suporta até 132 pontos de E/S digital, mantendo a flexibilidade para aplicações analógicas, de temperatura e de controle de movimento.
Programação e software
A programação é realizada usando o software Connected Components Workbench (CCW) da Rockwell Automation, que suporta todas as linguagens IEC 61131-3, incluindo diagrama ladder, diagrama de blocos de funções, texto estruturado e gráfico de funções sequenciais sem requisitos adicionais de licenciamento.
Perguntas frequentes
Qual é a diferença entre o 2080-L50E-24QWB e o 2080-L50E-24QBB?
Ambos os controladores são idênticos em capacidades de comunicação, expansão e processamento. O QWB possui 10 saídas de relé para comutação CA/CC, enquanto o QBB possui 10 saídas coletoras de transistor apenas para cargas de 24 Vcc. Escolha QWB para aplicações de tensão mista e QBB para comutação CC mais rápida.
Quantos pontos de E/S no total o controlador pode suportar com expansão?
A partir de 24 pontos integrados, a adição de quatro módulos de expansão de 32 pontos da série 2085 atinge aproximadamente 132 pontos de E/S digital. Os três slots de plug-in adicionam módulos de função especializados sem consumir slots de expansão.
Qual software é necessário para programação?
Connected Components Workbench (CCW) é o software gratuito da Rockwell Automation que suporta todas as linguagens de programação IEC 61131-3 e inclui modo de simulação para testes off-line.
O controlador pode se comunicar com dispositivos Modbus?
Sim, a porta Ethernet suporta Modbus TCP/IP e a porta serial RS232/485 suporta Modbus RTU, tornando-a adequada para aplicações que requerem comunicação com dispositivos de campo Modbus legados.
O que o limite inferior de entrada de 14 V significa na prática?
O limite mínimo de 14 V garante reconhecimento confiável de entrada em sistemas com queda de tensão ou cabos longos. Uma alimentação nominal de 24 V que cai para 18 V ainda produzirá uma lógica 1 válida, proporcionando uma margem confortável para condições de alimentação do mundo real.
