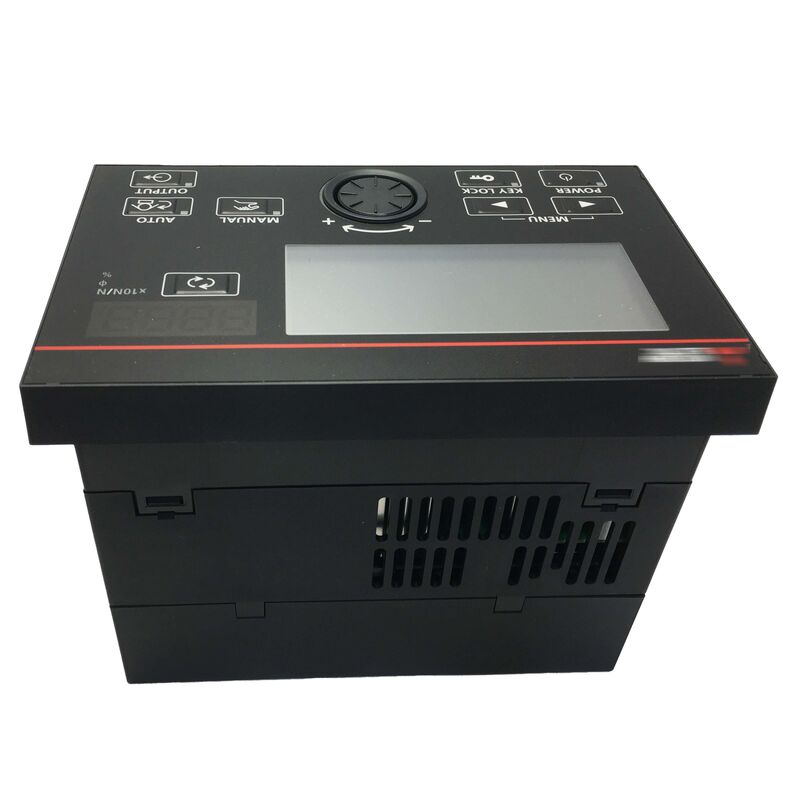

Controlador de tensão LE7-40GU-L Novo LE740GUL

O Mitsubishi Electric LE7-40GU-L é um controlador de tensão especializado projetado para manter uma tensão precisa e constante em materiais de fita contínua, como papel, filme, folha, têxtil, fio ou chapa metálica, à medida que se movem através de máquinas de processamento em velocidades variáveis.

Este regulador de malha fechada automatiza o controle crítico da tensão da banda, eliminando a necessidade de intervenção constante do operador e garantindo um manuseio consistente do material que os ajustes manuais não conseguem alcançar.

Como sucessor das séries LE-40MT e LE-30CT da Mitsubishi, o LE7-40GU-L apresenta compatibilidade física direta para fácil retroajuste, ao mesmo tempo que introduz melhorias significativas, incluindo um painel LCD de toque de 3,8 polegadas com suporte multilíngue (inglês, japonês, chinês simplificado).

O LE7-40GU-L se adapta a três posições distintas de máquina com estratégias de controle especializadas:

• Desbobinamento (carretel de pay-off): Compensa o diâmetro decrescente do carretel ajustando o torque do freio para manter a tensão constante do diâmetro total ao núcleo
• Eixo intermediário: Controla a tensão em zonas de processamento usando servomotores em modo de torque para desacoplar variações de tensão entre seções adjacentes
• Bobinamento: Ajusta progressivamente o torque do motor de bobinamento à medida que o diâmetro do rolo aumenta para manter a tensão constante da banda durante todo o ciclo de bobinamento

Cada zona de tensão requer um controlador separado, com várias unidades interligadas via CC-Link ou Ethernet para controle coordenado em sistemas complexos.

O LE7-40GU-L integra o amplificador de potência diretamente na carcaça do controlador, eliminando a necessidade de módulos amplificadores separados em sistemas DC 24V. Essa integração compacta reduz o espaço no painel, simplifica a fiação e minimiza os requisitos de peças sobressalentes.

Para sistemas pneumáticos, o controlador fornece sinais de controle de 4-20mA para reguladores eletropneumáticos, enquanto aplicações de servomotor utilizam saídas de tensão de comando de torque para entradas de referência do amplificador servo.

Com a unidade opcional de cálculo de diâmetro de carretel LE7-DCA, o controlador suporta:

• Controle de malha aberta: Calcula o torque do atuador com base no setpoint de tensão, diâmetro do carretel e velocidade da linha sem feedback do detector de tensão
• Controle composto de alimentação antecipada/feedback: Combina cálculo antecipatório de malha aberta com correção de feedback precisa para resposta superior a condições em mudança

O controlador foi projetado para funcionar com os detectores de tensão das séries LX7-F, LX-TD e LX-TD-928 da Mitsubishi Electric. Detectores de terceiros com faixas de sinal de saída compatíveis podem ser usados com verificação cuidadosa do nível do sinal.

Sim, o controlador suporta nativamente a comunicação CC-Link IE Field Network Basic sobre hardware Ethernet padrão, operando como uma estação escrava para monitorar valores de tensão, ler status e controlar setpoints.

Ao detectar perda de sinal, o controlador transita para um modo de operação seguro configurado, gera indicações de alarme e pode acionar paradas de emergência, se necessário para proteção da máquina.

O LE7-40GU-L usa terminais de mola em vez de terminais de parafuso e fornece saídas de transistor em vez de contatos de relé, exigindo adaptação da fiação do circuito externo durante a substituição.

Não, cada LE7-40GU-L controla uma única zona de tensão. Máquinas com várias zonas requerem controladores separados interligados para operação coordenada.
