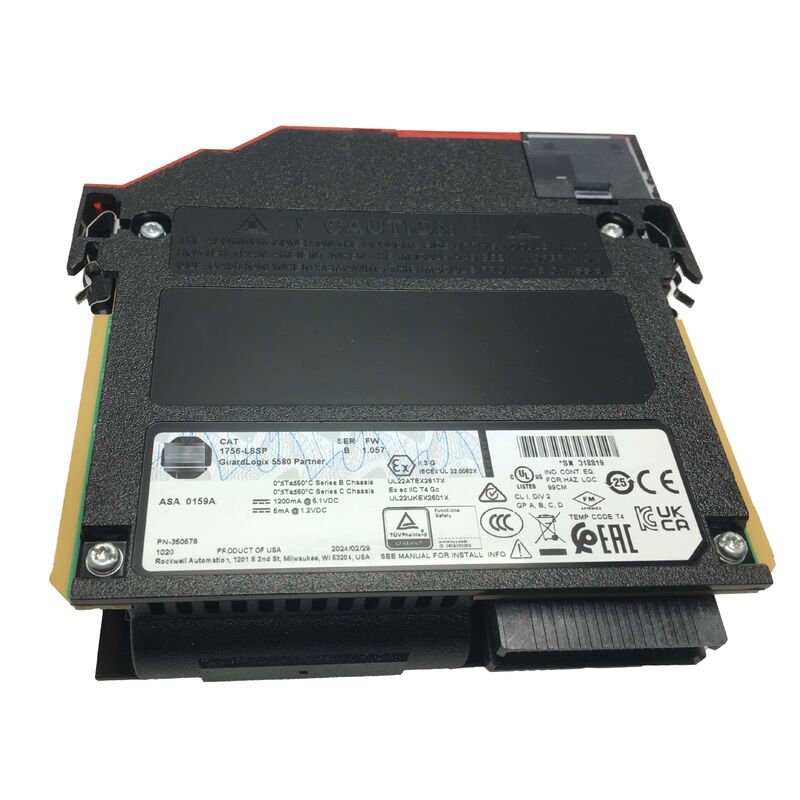

1756-L8SP AB GuardLogix5580 Partner Safety Controller Plc 1756L8SP Novo fechado

Catálogo:1756-L8SP
Fabricante:Rockwell Automation / Allen-Bradley
Família de produtos:GuardLogix 5580 / ControlLogix
Tipo de controlador:Compatível com sistemas de processamento de dados
Chassi:ControlLogix Série C
Revestimento:Aberto
Display:- Sim, sim.
Classificação de segurança:SIL 3 / PLe / Categoria 4

O 1756-L8SP é o GuardLogix 5580 Safety Partner Controller ∙ um módulo co-processador dedicado que forma a segunda metade de um sistema de segurança GuardLogix 5580 completo.Não pode executar logic independentemente.

Its role is to work alongside a paired primary GuardLogix 5580 controller (such as the 1756-L81ES through 1756-L85ES) to provide the redundant safety execution channel required for SIL 3 and Performance Level e (PLe) rated safety systems.

Na arquitetura GuardLogix 5580, a lógica de segurança é executada simultaneamente no controlador primário e no parceiro de segurança.The safety partner continuously compares its results with those of the primary. Se houver um desacordo. se os dois processadores chegarem a conclusões diferentes a partir dos mesmos dados de segurança. o parceiro desencadeia uma falha de segurança que traz o sistema ao seu estado seguro.This 1oo2 (one-out-of-two) redundant execution model is the foundation of the SIL 3 / PLe segurança arquitetura.

O 1756-L8SP instala-se no slot imediatamente à direita do seu controlador primário em qualquer chassis ControlLogix Series C.It is configured and programmed as part of the same Studio 5000 Logix Designer project as the primary controller Não há nenhuma ferramenta de programação separada ou projeto para o parceiro de segurançaO programa de segurança aparece no projeto Studio 5000 ao lado das tarefas padrão, com a tarefa de segurança automaticamente distribuída entre ambos os processadores.

Rockwell Automation's GuardLogix system is described as the only true integrated safety controller — a system that executes both safety-rated and standard automation logic from a single software environmentIsto é um verdadeiro diferencial.

Arquiteturas de segurança tradicionais requerem um controlador de segurança separado e dedicado e uma ferramenta de programação de segurança dedicada ao lado do PLC padrão.

O principal controlador GuardLogix 5580 lida com tarefas de automação padrão (movimento, processo, I/O discreto) e a execução de tarefas de segurança na sua partição de memória classificada de segurança.O 1756-L8SP serve como o canal de verificação independente para a parte de segurança.

When the primary controller completes a safety task execution, the safety partner verifies the result. A assinatura de segurança deve corresponder a um checksum do programa de segurança e dados em ambos os processadores..Qualquer mismatch indica uma falha potencial e resulta numa transição controlada para o estado seguro.

Esta arquitetura pairada atende aos requisitos de IEC 61508 e ISO 13849-1 para aplicações SIL 3 e PLe respectivamente.com tamanhos de memória de segurança determinados pelo modelo de controlador primário específico utilizado.

O 1756-L8SP ocupa um único slot de chassis. O paired primary controller ocupa o slot adjacente à esquerda.

O parceiro de segurança não pode ser instalado em qualquer outra posição em relação ao seu principal. A relação de slot físico é parte da arquitetura de hardware.

Configuração of the 1756-L8SP is handled automaticamente within Studio 5000 Logix Designer when the primary GuardLogix controller project is created. Configuração do 1756-L8SP é manuseado automaticamente dentro do Studio 5000 Logix Designer quando o principal projeto de controlador GuardLogix é criado.The safety partner is added to the I/O tree of the project O parceiro de segurança é adicionado à árvore de E/S do projeto, o seu firmware deve corresponder à versão do firmware do controlador primário, e a assinatura de segurança deve ser idêntica em ambos.Estes requisitos são verificados automaticamente durante o download do projeto e validados no tempo de execução.

Um botão de reset de hardware dedicado no painel frontal 1756-L8SP permite que o parceiro de segurança seja resetado durante sequências de power-up ou reinicialização sem interromper o controlador primário.Isto é significativo em cenários de comissionamento onde são necessários resets repetidos de tarefas de segurançaO botão não tem efeito durante a operação normal, evitando resets acidentais.

In SIL 3 aplicações, every GuardLogix 5580 controller requires exactly one 1756-L8SP safety partner. Em SIL 3, cada controlador GuardLogix 5580 requer exatamente um parceiro de segurança 1756-L8SP.O módulo parceiro é um elemento de hardware obrigatório a primary GuardLogix controller running without its partner is limited to SIL 2 capabilityO parceiro de segurança é o que eleva o sistema ao SIL 3.

When designing safety systems using the 1756-L8SP, the safety function documentation must account for the safety partner's firmware compatibility, the chassis slot arrangement, the safety function documentation must account for the safety partner's firmware compatibility, the chassis slot arrangement, the safety function documentation must account for the safety partner's firmware compatibility, the chassis slot arrangement, the safety function documentation must account for the safety partner's firmware compatibility, the chassis slot arrangement, the safety function documentation must account for the safety partner's firmware compatibility, the chassis slot arrangement, the chassis slot arrangement, the chassis slot arrangement, the chassis slot arrangement, the chassis slot arrangement, the chassis slot arrangement, the chassis slot arrangement, the chassis slot arrangement, the chassis slot arrangement, the chassis slot arrangement, the chassis slot arrangement.A alocação de memória de segurança no controlador primário, e a contribuição do tempo de reação de segurança do par de controladores.Todos estes parâmetros são estabelecidos na documentação de validação de segurança exigida pela IEC 61508 e ISO 13849-1 para as funções de segurança da aplicação.
