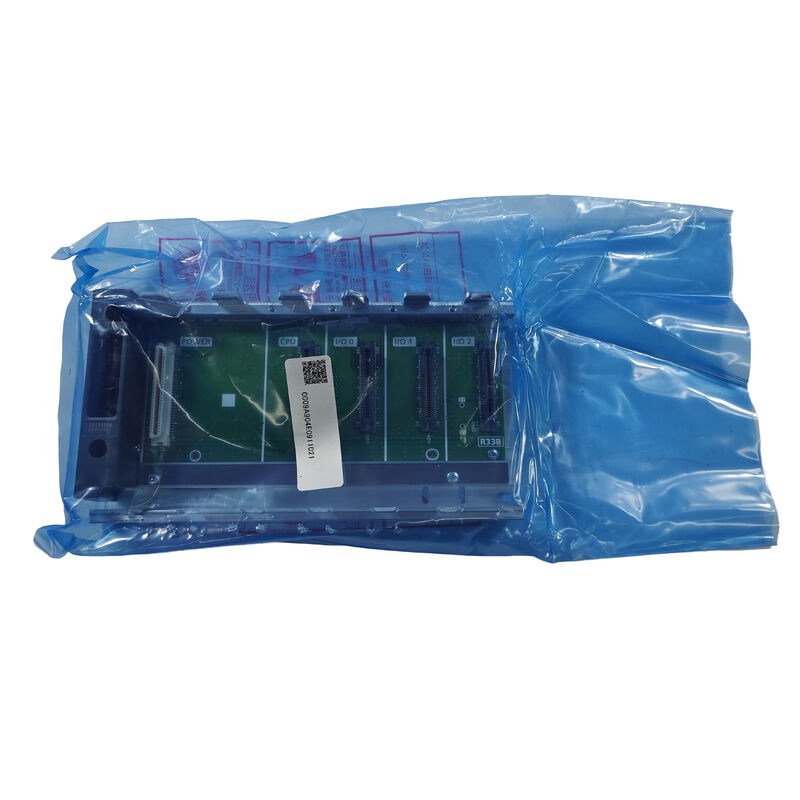

R33B∙ Mitsubishi MELSEC iQ-R Série Unidade de Base Principal ∙ 3-Slot Backplane / Superfície de Montagem / PLC Rack

R33B Unidade de Base Principal ¢ O plano de fundo para sistemas compactos MELSEC iQ-R

O R33B é a unidade de base principal de 3 slots da Mitsubishi Electric para a plataforma PLC da série MELSEC iQ-R. O chassi do plano traseiro que abriga fisicamente e interconecta o módulo da CPU, o módulo de alimentação,e módulos de E/S ou função numa configuração de controlador compactoComo uma "unidade base principal", o R33B acomoda o módulo da CPU diretamente, distinguindo-o de unidades base de extensão que se conectam a uma base principal existente para capacidade adicional do módulo.

Em 3 slots,O R33B serve o nível de configuração padrão mais pequeno da gama de unidades de base MELSEC iQ-R, adequado para controladores de máquinas compactos e aplicações em que o número total de módulos (CPU), fonte de alimentação, e um pequeno número de módulos de E/S ou função) se encaixa dentro deste número mínimo de slots.

Informações essenciais sobre o produto

Função da Unidade Base Principal ️ Potência, dados e montagem física

O backplane R33B desempenha três funções integradas para os módulos nele instalados:

Distribuição de energia do módulo:O plano traseiro distribui a energia do módulo de alimentação instalado para cada slot do módulo, eliminando a necessidade de cablagem de energia individual do módulo.

Autobus de sistema de alta velocidade:The MELSEC iQ-R backplane carries the high-speed system bus connecting the CPU to every I/O and function module — the bus architecture in the iQ-R platform is significantly faster than the legacy MELSEC platforms it succeeds, suportando os exigentes requisitos de tempo de digitalização dos modernos sistemas de controlo de movimento e de alta velocidade.

Retenção do módulo físico:O plano traseiro fornece o trilho de montagem mecânico e a estrutura de guia do módulo que mantém cada módulo instalado em posição segura,de um diâmetro não superior a 50 mm,.

Aplicações

Dispositivos de controlo de máquinas compactos:Máquinas-ferramentas de pequena ou média dimensão, equipamento de embalagem e sistemas de manuseio de materiais em que a lógica de controlo e os requisitos de E/S se encaixem numa configuração de CPU/alimentação/E/S de 3 faixas.

Sistemas de arquitetura de E/S distribuídos:Applications using the MELSEC iQ-R CPU primarily as a network master with most I/O distributed to remote stations over a network — the 3-slot R33B hosts the CPU and minimal local I/O while the bulk of I/O resides at remote locations.

Controladores de equipamento montados em deslizamento:Equipamentos de deslizamento OEM e unidades de processo modulares com sistemas de controlo autónomos, onde o espaço dos painéis é limitado e a contagem de E/S da aplicação é modesta.

Sistemas piloto e de ensaio:Engenharia de bancos de ensaio, controles de máquinas protótipo e sistemas de automação de laboratório utilizando uma configuração mínima MELSEC iQ-R durante o desenvolvimento antes da escalagem para um sistema de produção.

Perguntas frequentes

P1: Qual é a diferença entre uma "unidade base principal" e uma "unidade base de extensão" na série MELSEC iQ-R?

Uma unidade de base principal (como o R33B) é o plano de fundo que abriga diretamente o módulo da CPU. É o rack fundamental em qualquer sistema MELSEC iQ-R. An extension base unit connects to the main base unit (via an extension cable) to add further module slots when the main base unit's slot count is insufficient for the application's total module requirementCada sistema MELSEC iQ-R requer exatamente uma unidade base principal; as unidades base de extensão são adicionadas conforme necessário.

P2: O R33B pode ser ampliado com unidades de base de extensão se eventualmente forem necessários mais de 3 slots?

Sim ¢ a plataforma MELSEC iQ-R suporta a ligação das unidades de base de extensão à unidade de base principal através do autocarro de extensão do sistema,Aumentar a capacidade total do módulo para além do número de slots da unidade base principalConfirmar o número máximo de fases de extensão e o número total de módulos suportados pelo modelo específico de CPU instalado no R33B,como a classe de desempenho da CPU determina o tamanho máximo da configuração do sistema.

P3: O R33B inclui o módulo de alimentação ou é adquirido separadamente?

A unidade base R33B em si é apenas o plano de fundo ̇ o módulo de alimentação é um componente separado instalado em um dos slots da unidade base (ou, para modelos de CPU com uma fonte de alimentação integrada,Esta exigência pode ser suprimida)Confirmar os requisitos de alimentação a partir das especificações do módulo de CPU específico,uma vez que alguns tipos de CPU MELSEC iQ-R incluem uma funcionalidade de alimentação integrada que altera a alocação de slots disponíveis.

Q4: Que módulos de CPU são compatíveis com a unidade base R33B?

O R33B foi concebido para a gama de módulos de CPU da série MELSEC iQ-R, incluindo as CPU de processo da série R, as CPU de movimento,e CPUs programáveis padrão que compartilham a interface de plano de fundo da plataforma iQ-R e o protocolo do sistema de bus. Confirm specific CPU model compatibility and any firmware version requirements from Mitsubishi Electric's MELSEC iQ-R system configuration documentation for the application's required CPU performance class.
