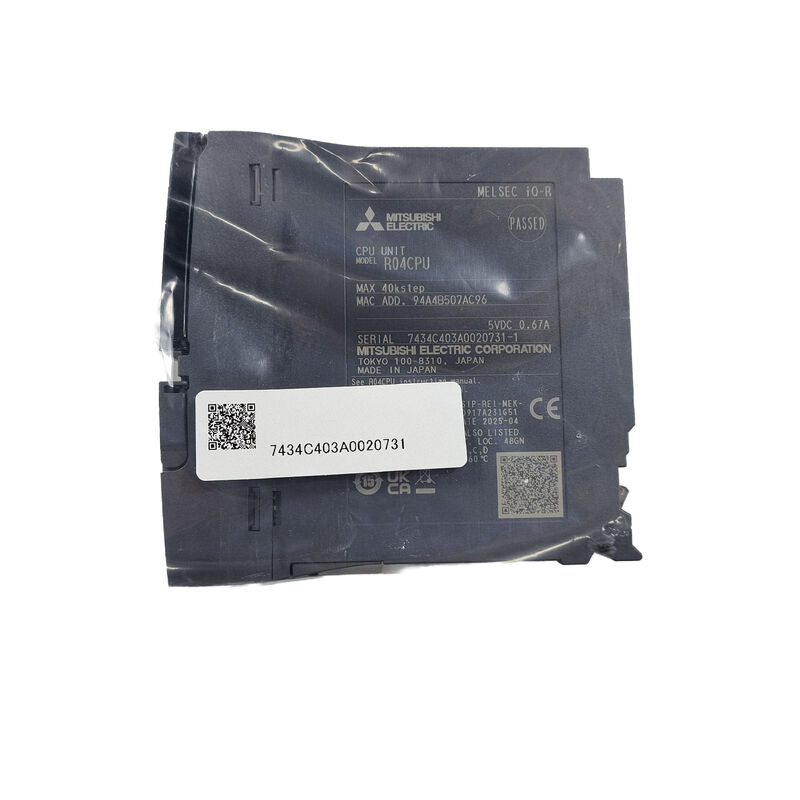

R04CPU Modulo PLC Mitsubishi R04CPU Original Novo

Módulo de CPU PLC MELSEC iQ-R R04CPU da Mitsubishi

Controle e Execução de Máquinas

O Mitsubishi R04CPU é uma CPU PLC MELSEC iQ-R com capacidade de programa de 40K passos. Ele utiliza operação cíclica de programa armazenado e processa instruções LD em 0,98 ns. Os tipos de execução inicial, scan, scan fixo, evento e standby suportam diferentes tarefas de controle.

A E/S opera em modo de refresh. O acesso direto também está disponível através do endereçamento DX e DY.

Especificações de Memória e Desempenho

Programação e Conectividade

Diagrama Ladder e texto estruturado suportam controle de sequência e cálculos. Blocos de função organizam lógica reutilizável. Rótulos de sistema, locais e globais simplificam o gerenciamento de variáveis.

Ethernet e USB integrados fornecem acesso de engenharia e comunicação. Módulos de E/S separados conectam dispositivos de campo ao sistema.

Aplicações Industriais

O R04CPU é adequado para máquinas de embalagem, linhas de montagem automatizadas, sistemas de transporte e equipamentos de produção. A execução de scan fixo suporta tarefas que exigem intervalos de processamento regulares. A execução por evento permite que programas selecionados sejam executados quando ocorrem condições configuradas.

FAQ

P1: Qual é a capacidade do programa?
R: 40K passos, equivalente a 160K bytes.

P2: A CPU pode acessar a E/S diretamente?
R: Sim. O acesso direto utiliza o endereçamento DX e DY.

P3: Qual capacidade de cartão SD é suportada?
R: Cartões SD/SDHC de até 32 GB.

P4: O tempo de scan pode ser mantido constante?
R: Sim. Defina de 0,2–2.000 ms em incrementos de 0,1 ms.
