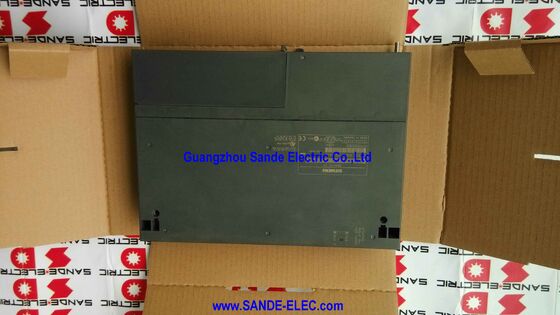

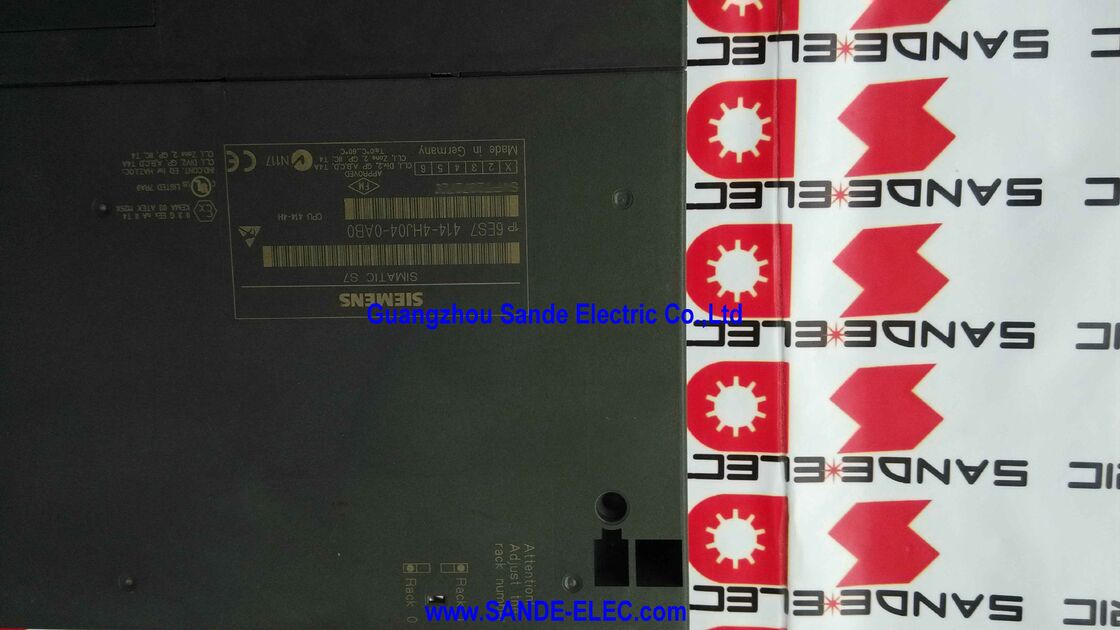

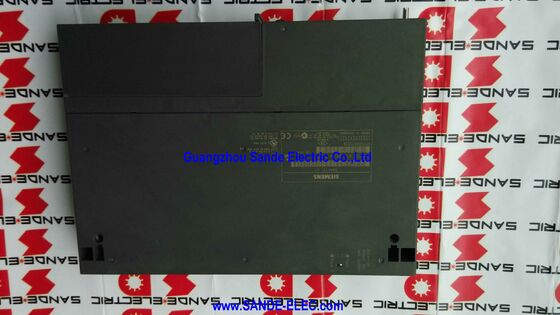

Unidade central 6ES7 414-4HJ04-0AB0 6ES7414-4HJ04-0AB0 6ES7414-4HJO4-0OABO

Siemens 6ES7414-4HJ04-0AB0 | SIMATIC S7-400H CPU 414H — Unidade Central de Processamento Redundante, Memória de 1,4 MB, 4 Interfaces (1 MPI/DP + 1 DP + 2 Sync), 4,5W, 219×50×290mm, 1,07kg

Visão Geral

O Siemens 6ES7414-4HJ04-0AB0 é a CPU 414H — uma das unidades centrais de processamento da família de controladores de alta disponibilidade SIMATIC S7-400H. Como todas as CPUs da série H, a 414H é projetada para ser implantada em pares: duas CPUs idênticas instaladas em dois racks separados, conectadas através de cabos de sincronização de fibra óptica por suas interfaces de sincronização, e executando o mesmo programa simultaneamente em uma configuração redundante de hot-standby.

Quando uma CPU falha, a parceira assume instantaneamente — dentro de um único ciclo de scan — sem interrupção do processo controlado.

O 6ES7414-4HJ04-0AB0 está no ponto de entrada da faixa de memória da 414H, oferecendo 1,4 MB de memória total dividida igualmente entre programa e dados.

Comparado ao seu sucessor na mesma família (o 6ES7414-4HM14-0AB0, que dobra a memória para 2,8 MB), a variante 4HJ04 é bem adequada para programas de controle de processo de complexidade moderada — aqueles com gerenciamento substancial de loops PID e processamento de alarmes, mas que não exigem as estruturas de programa e dados muito grandes das maiores aplicações de automação de processos contínuos.

A perda de potência de 4,5 W e o peso de 1,07 kg refletem um módulo compacto e eficientemente projetado — esses números são importantes em instalações S7-400 com múltiplos racks onde muitos módulos compartilham um gabinete comum e o gerenciamento térmico é uma consideração de engenharia real.

A 4,5 W, a contribuição térmica da CPU 414H é modesta, mesmo em um rack totalmente carregado.

Especificações Principais

A 414H na Faixa de CPUs S7-400H

A plataforma S7-400H oferece várias variantes de H-CPU, cada uma aumentando a capacidade de memória para corresponder à escala do programa de automação. A CPU 412H (6ES7412-3HJ14-0AB0) começa com 768KB total — adequada para unidades de processo menores.

A CPU 414H com 1,4 MB (esta peça) lida com programas de tamanho e complexidade moderados. A CPU 414H com 2,8 MB (6ES7414-4HM14-0AB0) se estende a programas de controle de processo contínuo maiores. No topo, as variantes da CPU 417H chegam a até 20 MB para os programas de automação mais complexos em toda a planta.

A divisão de memória de 1,4 MB da 4HJ04 — 700KB de dados e 700KB de programa — reflete uma filosofia de design equilibrada. Programas de controle de processo tendem a gerar estruturas de dados maiores do que programas de controle de máquina equivalentes, devido ao uso extensivo de objetos de dados de processo (PDOs), tabelas de alarmes e buffers de histórico.

A divisão igual de 700KB/700KB reconhece isso, fornecendo memória de dados substancial ao lado da memória do programa.

Para a faixa de aplicação que a 414H visa — controle de uma unidade de processo como uma coluna de destilação, uma seção de reator ou uma etapa de tratamento de água — 700KB de memória de programa acomoda várias centenas de loops de controle, lógica de alarme associada e tratamento de comunicação com a camada SCADA.

Duas Interfaces PROFIBUS DP — Flexibilidade de Rede

As duas interfaces PROFIBUS DP na CPU 414H permitem o gerenciamento independente de redes de dispositivos de campo separadas:

Interface MPI/DP combinada: Configurável como MPI (para conexão de terminal de programação e HMI) ou mestre PROFIBUS DP. Quando configurado como mestre DP, esta interface gerencia um grupo de dispositivos de campo PROFIBUS — por exemplo, uma rede PROFIBUS dedicada a drives, bombas de velocidade variável e partidas de motor.

Interface DP dedicada: Opera sempre como mestre PROFIBUS DP.

Esta interface gerencia uma segunda rede PROFIBUS independente — por exemplo, uma rede dedicada a instrumentação (transmissores de pressão, vazão, temperatura) separada da rede de drives.

Separar drives e instrumentação em segmentos PROFIBUS independentes é uma prática de design comum em automação de processos.

Módulos de drive geram tráfego de barramento significativo (atualizações frequentes de velocidade e torque) e podem consumir largura de banda PROFIBUS que retarda a taxa de atualização para instrumentação.

Segmentos separados, cada um em sua própria interface de mestre DP, isolam esses perfis de tráfego e garantem que ambos os tipos de rede atinjam suas taxas de atualização necessárias independentemente.

Sincronização e Redundância Hot-Standby

As duas interfaces de módulo de sincronização aceitam sub-módulos de sincronização de fibra óptica IF 960 plugáveis. Esses sub-módulos se conectam a sub-módulos correspondentes no rack da CPU parceira via cabos de fibra óptica, formando dois links de sincronização independentes e galvanicamente isolados entre os dois racks de CPU.

Ambos os racks de CPU executam o mesmo programa simultaneamente, sincronizando seus dados a cada ciclo de scan através dos links de sincronização.

Se a CPU ativa detectar uma falha de hardware, ela sinaliza a CPU em standby para assumir imediatamente — a CPU em standby tem todos os dados atuais e continua a execução sem reinicialização.

Do ponto de vista dos dispositivos de campo, os ciclos PROFIBUS continuam ininterruptos.

Os dois links de sincronização são obrigatórios: se um link de sincronização falhar, o sistema continua operando, mas com redundância degradada — um link mantém a sincronização enquanto o alarme de falha solicita manutenção para restaurar o segundo link antes que ocorra qualquer evento crítico para o processo.

FAQ

P1: Como a CPU 414H se compara à 412H e como escolher entre elas?

A CPU 412H tem 768KB de memória total com uma interface MPI/DP e duas interfaces de sincronização — sem porta DP secundária dedicada. A CPU 414H tem 1,4 MB de memória e adiciona uma segunda interface de mestre PROFIBUS DP dedicada.

Escolha a 412H quando o programa de controle de processo for compacto e uma única rede PROFIBUS for suficiente.

Escolha a 414H quando o programa precisar de mais de ~640KB (deixando alguma margem) ou quando duas redes PROFIBUS DP independentes forem necessárias para um grande número de dispositivos de campo.

P2: A CPU 414H pode operar no modo S7-400 padrão (não H) se apenas uma unidade for instalada?

Sim. Quando apenas uma CPU 414H é instalada, ou quando o link de sincronização entre duas CPUs está ausente, a CPU opera em modo "operação única" — ela executa o programa do usuário e controla as redes PROFIBUS normalmente, sem a função de redundância.

A CPU gera um alarme de diagnóstico indicando que a redundância total não está disponível.

Todas as funções de controle de processo funcionam normalmente; apenas a proteção automática de failover está ausente até que a segunda CPU e os links de sincronização sejam restaurados.

P3: O STEP 7 é o único ambiente de programação e o TIA Portal é suportado?

A CPU 414H é programada com Siemens STEP 7 Professional V5.4 SP4 ou posterior — o ambiente STEP 7 clássico.

O TIA Portal não suporta a família de CPUs S7-400H para programação. Projetos STEP 7 existentes para sistemas S7-400H devem permanecer no ambiente STEP 7 para desenvolvimento e manutenção.

Para novos projetos de PLC de alta disponibilidade, a Siemens oferece o S7-1500H como a plataforma de substituição compatível com TIA Portal da geração atual.

P4: Qual o procedimento para substituir a 6ES7414-4HJ04-0AB0 em um sistema H em funcionamento?

O S7-400H suporta a substituição de CPU online enquanto a CPU parceira continua operando.

O procedimento de substituição: desligue o rack que contém a CPU com falha, substitua fisicamente o módulo da CPU, restaure a energia para o rack — a CPU substituída se sincroniza com a CPU parceira ainda em funcionamento através dos links de sincronização e retorna ao status hot-standby automaticamente.

Nenhum download de programa é necessário (o programa está na memória da CPU em execução e é copiado para a substituição durante a ressincronização).

Recomenda-se que a versão de firmware da CPU de substituição corresponda à da parceira em execução para garantir a compatibilidade.

P5: Qual é o caminho de migração da CPU 414H para uma plataforma Siemens atual?

A Siemens recomenda o SIMATIC S7-1500H como a plataforma sucessora. As CPUs S7-1500H (1513H-1 PN, 1517H-3 PN) fornecem redundância de alta disponibilidade comparável ou superior com redes de dispositivos de campo baseadas em PROFINET, engenharia TIA Portal e memória significativamente maior.

A migração envolve redesenho de hardware (módulos S7-1500 não são compatíveis com racks S7-400), conversão de programa de STEP 7 para TIA Portal (sem conversão automática de código — reengenharia manual é necessária) e transição de rede de PROFIBUS para PROFINET IO para dispositivos de campo.

Este é um projeto de capital, tipicamente executado durante paradas planejadas da planta, e a Siemens fornece ferramentas de migração e serviços de engenharia para apoiar a transição.
