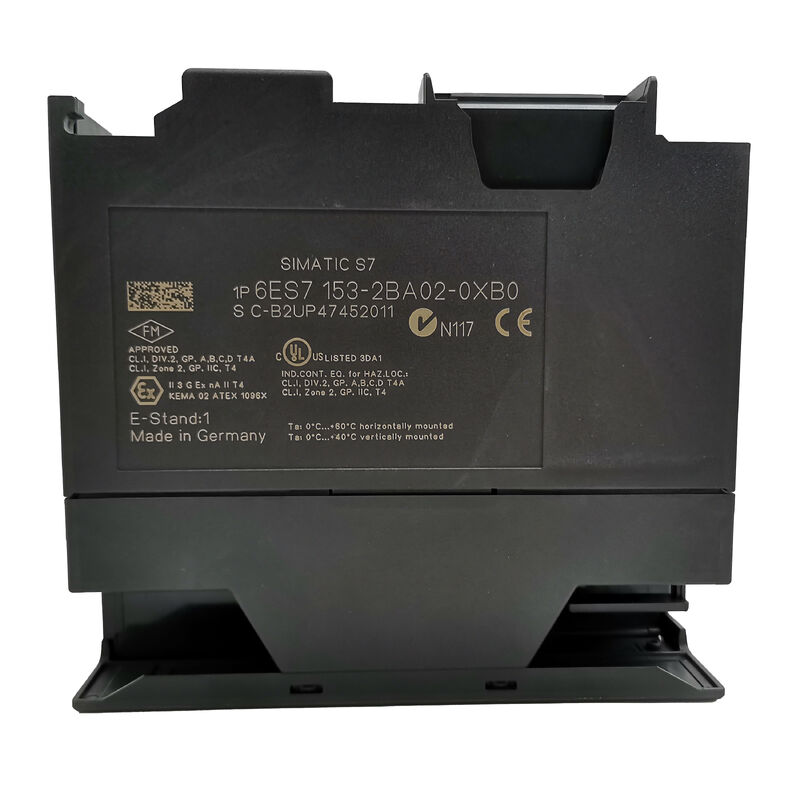

6ES7153-2BA02-0XB0 | SIMATIC ET 200M IM 153-2 DP High Feature — 12 Módulos / Redundância / Carimbo de data e hora isócrono / HART estendido / Link DP/PA / 24VDC

O módulo de interface ET 200M com capacidade total — O que distingue o HF de outras variantes do IM 153-2

Existem diversas variantes do IM 153-2 na família ET 200M e diferem de maneiras que afetam o design do sistema mais do que seus nomes semelhantes sugerem. O 6ES7153-2BA02-0XB0 ocupa a posição superior na hierarquia de capacidade do IM 153-2:

A capacidade de estação de 12 módulos é a primeira vantagem prática. Uma estação padrão de 8 módulos lida com a maioria das configurações. Uma estação de 12 módulos atende instalações com E/S analógica densa, combinações de módulos digitais, analógicos e funcionais ou nós com muita instrumentação onde o limite de 8 módulos força a divisão de um grupo lógico de E/S em duas estações separadas.

A compatibilidade DP/PA Link e Y-Link é o segundo diferencial principal. A variante 2AA02 não pode ser usada em arquiteturas de Link DP/PA — apenas a série 2BA pode servir como módulo de interface dentro de um Link DP/PA ou Y-Link. Para sistemas de automação de processos que integram dispositivos de campo PROFIBUS PA (transmissores de pressão e vazão com comunicação PA) através de um link DP/PA, o 2BA02 é a especificação correta.

Especificações principais

Timestamping isócrono – 32 sinais por slot

O 2BA02 suporta carimbo de data/hora isócrono de até 128 sinais de entrada digital na estação de 12 módulos, com até 32 sinais por slot individual. O modo isócrono sincroniza a captura de dados do módulo com o ciclo do barramento PROFIBUS DP - os eventos são marcados com data e hora em relação ao relógio do barramento, não a um temporizador local de execução livre. Isso fornece uma referência de tempo consistente com o ciclo do programa do controlador, em vez de um desvio independente do relógio no nível do módulo.

Para gravação de sequência de eventos em plantas de processo — reconstruindo a ordem exata de alarmes de instrumentos, alterações de estado de válvula ou desarmes de intertravamento após um incidente — o carimbo de data/hora isócrono fornece a precisão forense que os carimbos não sincronizados de 10 ms não conseguem. Aplicações que incluem sistemas de proteção de usinas de energia, intertravamentos de segurança de refinarias e registro de eventos de processos em lote dependem desse recurso.

Iniciativa estendida HART e Slave

Variáveis ​​secundárias HART estendidas:A transmissão HART padrão inclui a variável primária e dados de processo limitados. O 2BA02 amplia o rendimento de dados HART para incluir variáveis ​​secundárias — medições adicionais de transmissores multivariáveis ​​(pressão, temperatura, vazão de um único instrumento) sem fiação adicional. Estes valores adicionais estão disponíveis nos dados de processo da estação para o programa do controlador.

Iniciativa Slave para Drive ES e Switch ES:O módulo pode iniciar de forma independente a comunicação PROFIBUS DPV1 acíclica — enviando solicitações ao Drive ES (acesso aos parâmetros do inversor) e Switch ES (comutador inteligente) sem esperar que o mestre DP inicie a transação. Isso reduz a latência dos ciclos de leitura/gravação de parâmetros em aplicações de gerenciamento de parâmetros do inversor.

Cenários de aplicação

Estações Link DP/PA na automação de processos:A instrumentação de processo no PROFIBUS PA se conecta ao controlador S7 através de um link DP/PA. O 2BA02 serve como módulo de interface para a seção de E/S ET 200M do Link DP/PA — a configuração que o 2AA02 não pode suportar.

Nós de instrumentação densos:12 módulos analógicos em um gabinete de triagem de instrumentação central — entradas de pressão, temperatura, vazão e nível — tudo dentro de uma estação ET 200M. O carimbo de data/hora isócrono registra a sequência de alterações nas variáveis ​​do processo durante eventos perturbadores.

Monitoramento do inversor com instrumentos HART:Status do inversor VFD via Slave Initiative + dados multivariáveis ​​do transmissor HART por meio de variáveis ​​secundárias estendidas — ambos disponíveis a partir de uma estação 2BA02 sem hardware adicional.

Perguntas frequentes

Q1: Qual é a diferença funcional entre 2BA02 e 2BA82 (6ES7153-2BA82-0XB0)?

Ambos são variantes do IM 153-2 HF com suporte para 12 módulos, redundância, carimbo de data/hora isócrono e link DP/PA. O 2BA82 é uma revisão de hardware posterior com características elétricas ligeiramente atualizadas (classificação de corrente de 650mA vs 600mA) e firmware revisado. Para sistemas instalados usando o 2BA02, uma substituição direta do 2BA02 mantém compatibilidade de firmware idêntica. O 2BA82 e o sucessor 2BA10 oferecem os mesmos recursos funcionais.

P2: Por que o 2BA02 é compatível com o link DP/PA quando o 2AA02 não é?

O Link DP/PA requer que o módulo de interface suporte serviços acíclicos DPV1, diagnósticos estendidos e o perfil escravo PROFIBUS DP específico definido para operação do Link DP/PA. A série 2BA implementa esses recursos DPV1 estendidos. A série 2AA não inclui as extensões de perfil DPV1 do lado escravo necessárias para a função de interface DP/PA Link. Esta é uma diferença de arquitetura de firmware e hardware, não uma definição de configuração.

Q3: Os módulos FM e CP podem ser instalados nos 12 slots ou apenas módulos de sinal?

Qualquer combinação de módulos de sinal (SM), módulos de função (FM) e processadores de comunicação (CP) S7-300 lançados para uso no ET 200M pode preencher os 12 slots. Contadores FM 350-1/2, controladores de came FM 352 e módulos CP para PROFIBUS ou AS-Interface operam na estação 2BA02 como fariam em um rack central S7-300. A contagem total de SM + FM + CP combinada não deve exceder 12.

Q4: O que indica o endereço da estação PROFIBUS 801Eh?

801Eh é o VendorID (identificador do fabricante e da família de dispositivos) codificado no arquivo GSD para este módulo. Ele aparece na ferramenta de configuração da rede PROFIBUS DP e confirma a identidade do módulo quando o mestre DP constrói sua tabela de estações. O endereço real do barramento PROFIBUS (1–125) é definido de forma independente através da chave DIL na face frontal do módulo.

Q5: Qual ferramenta de programação configura a estação 2BA02 no projeto S7?

STEP 7 HW Config (Classic) ou configuração de hardware do TIA Portal cuida da estação ET 200M — atribuindo o endereço PROFIBUS, configurando quais módulos ocupam quais slots e habilitando timestamping e parâmetros HART. O arquivo GSD do 2BA02 deve ser instalado no ambiente de programação antes que o módulo apareça no catálogo de hardware. Os arquivos GSD estão disponíveis no repositório de documentação do produto.
