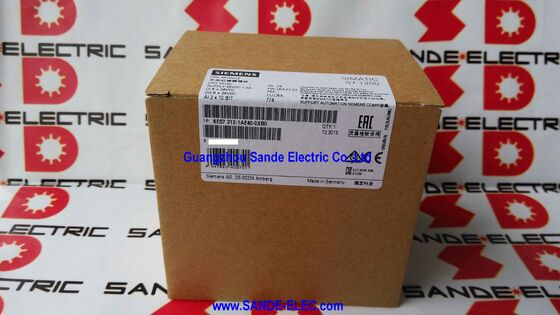

Siemens 6ES7212-1AE40-0XB0 ∙ SIMATIC S7-1200 CPU 1212C DC/DC/DC ∙ 8 DI / 6 DO / 2 AI / 100KB / PROFINET / FW V4.7 / TIA Portal V20+

INTEGRADO I/O PLUS PROFINET

A CPU 1212C é o controlador compacto de entrada média da família S7-1200 da Siemens. A designação DC/DC/DC define o perfil elétrico completo: fonte de corrente contínua de 24 V, entradas digitais de corrente contínua de 24 V,Saídas digitais de transistores de corrente contínua de 24 V Oito entradas digitais, seis saídas de transistores e duas entradas analógicas de 10 V estão integradas na caixa da CPU. Não são necessários módulos de sinal separados para aplicações pequenas a médias.

O DO do transistor é significativo: ao contrário das saídas de relé, as saídas do transistor trocam cargas de CC sem rebote de contato, operam a taxas de ciclo significativamente mais altas e não têm limite de desgaste mecânico.Para saídas que conduzem a redefinição dos sensores de proximidade, válvulas solenoides de acção rápida ou relés de estado sólido,As saídas de transistores são a escolha adequada. Existem variantes de saída de relé (DC/DC/RLY) para aplicações que necessitam de isolamento galvânico ou comutação de carga AC..

Uma porta PROFINET integrada (1 × RJ45) permite que a CPU 1212C se conecte a estações de E/S distribuídas ET 200, unidades e dispositivos com capacidade PROFINET,e painéis HMI através de Ethernet, sem um processador de comunicações separadoA programação, a comunicação HMI e a comunicação de dispositivos de campo compartilham a mesma conexão Ethernet.

Principais especificações

Cenários de aplicação

Controle da máquina compacta:Equipamento de embalagem, máquinas de enchimento e pequenos sistemas de transportadores onde toda a lógica de controlo se encaixa num único gabinete de CPU,com entrada de sensores e saída de atuadores ligados diretamente aos terminais de bordo da CPU.

Monitorização de processos com entradas analógicas:As duas entradas analógicas de 0 ′ 10 V lêem os transmissores de pressão, de caudal ou de nível diretamente ′ suficientes para um simples monitoramento do processo com uma única variável sem adicionar um módulo de sinal analógico.

Substituição de painéis e suporte ao ciclo de vida:A CPU 1212C com FW V4.7 é compatível com o TIA Portal V20 + uma plataforma de geração atual para novos projetos e atualizações de instalações anteriores do S7-200 ou do S7-300.

Pequenas instalações de climatização e automação de edifícios:Controle da velocidade do ventilador através de acionamento ligado à PROFINET, monitoramento da posição do amortecedor através de entrada analógica, controlo de sequência através de E/S digital

Perguntas frequentes

P1: Qual é a diferença entre as versões DC/DC/DC e DC/DC/RLY?

DC/DC/DC fornece saídas digitais de transistores (estado sólido) que alternam cargas de corrente contínua de 24 V. DC/DC/RLY fornece saídas de contato de relé que alternam cargas AC e DC.Escolha DC/DC/DC para cargas de DC de comutação rápida sem desgaste mecânico; escolher DC/DC/RLY quando as saídas necessitam de alternar cargas CA ou quando for necessário isolar a carga da alimentação PLC.

P2: Podem ser adicionados módulos de E/S adicionais à CPU 1212C?

Sim. As placas de sinal (SB) se conectam diretamente à frente da CPU e adicionam 1 canal de DI, DO, AI ou AO. Os módulos de sinal (SM) se conectam ao barramento de expansão do lado direito da CPU.A CPU 1212C suporta 2 módulos de expansão SM e 1 SBPara mais de 2 SM, é necessária a CPU 1214C ou 1215C.

P3: É necessário um cartão de memória micro como as CPUs S7-300?

Não. A CPU 1212C tem memória Flash integrada ¢ armazenamento de programas não requer um cartão de memória externo. Um cartão de memória SIMATIC opcional pode ser usado para backup de projetos, atualizações de firmware,e transferência de programas entre CPUs, mas não é necessária para o funcionamento normal.

Q4: Que software de engenharia é necessário?

Portal TIA com o pacote STEP 7 Basic ou STEP 7 Professional em V20 ou superior. O antigo STEP 7 Classic (software da era S7-300/400) não suporta CPUs S7-1200.

Q5: De onde vem o 6ES7212-1AE40-0XB0?

Como um produto ativo da Siemens, através do Siemens Industry Mall, distribuidores autorizados da Siemens e da ampla cadeia de fornecimento S7-1200.
