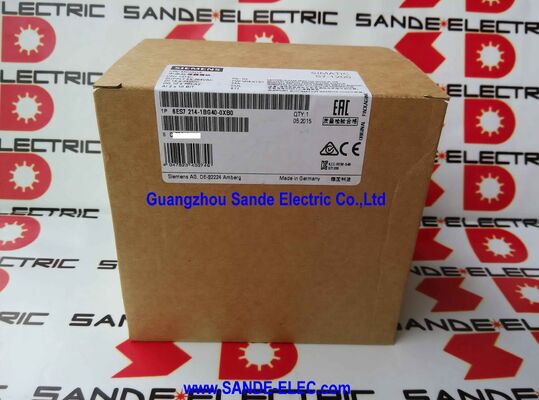

Siemens 6ES7214-1BG40-0XB0∙ SIMATIC S7-1200 CPU 1214C AC/DC/Releação 14 DI / 10 Relay DO / 2 AI / 150KB / PROFINET

AC/DC/Relay A versão que importa para o design do gabinete

A CPU 1214C está disponível em três versões de hardware DC/DC/DC, DC/DC/Relay, e AC/DC/Relay.e todos os três elementos dessa designação têm consequências práticas na fiação.

Fornecimento de corrente alternada (85264V, 4763 Hz):A CPU obtém energia diretamente da rede de corrente alternada monofásica, o mesmo carril de alimentação que outros componentes do painel movidos a corrente alternada.Simplificação da distribuição de energia dos gabinetes em instalações onde a fonte de alimentação principal é a rede AC.

Entrada de corrente contínua (24 V CC):Todas as 14 entradas digitais aceitam sinais de sensores de corrente contínua de 24 V, sensores de proximidade, botões de pressão, interruptores de limite e contatos de relé.

Saídas do relé (2A):As 10 saídas de relé trocam cargas em voltagens AC ou DC - contatores, válvulas solenoides e luzes piloto na voltagem do campo em vez de através de sinais de nível de transistor.As saídas dos relés são eletricamente flexíveis: a mesma placa de saída comuta um solenoide de corrente contínua de 24 V e uma bobina de contato AC de 230 V sem hardware de interface.A classificação de 2A por canal abrange as bobinas de relé de corrente contínua padrão de 24 V (50200 mA) e as bobinas de contato AC de 230 V (normalmente 15100 mA) diretamente.

Principais especificações

Memória de 150KB e entrada analógica integrada

A memória de programas/dados de 150 KB cobre a complexidade lógica típica da automação de máquinas compactas e de painéis ∙ um programa de controlo de máquina típico com 20 condições de entrada,10 sequências de temporizador/contador, e 12 ações de saída ocupam 515KB; os 150KB fornecem amplo espaço para sequências complexas, blocos de registro de dados e blocos de função de comunicação simultaneamente.

As duas entradas analógicas (0 ‰ 10 V CC) a nível da CPU realizam tarefas de medição analógicas simples ≈ um potencialómetro de referência de velocidade, uma saída de sensor de temperatura,um sinal de transmissor de pressão sem necessidade de um módulo de entrada analógico de expansãoPara máquinas que necessitam de mais de dois canais analógicos ou de entrada de corrente de circuito de 4 ‰ 20 mA, os módulos de expansão analógicos SM 1231 acrescentam capacidade na mesma CPU.

Substituição 3 Pontos de verificação de compatibilidade

Para a substituição da CPU 1214C numa máquina instalada, confirme três elementos antes de encomendar: a versão de hardware (AC/DC/Relay), a contagem de E/S integrada (14 DI / 10 relay DO / 2 AI),e a classe de tensão de alimentação (85 ∼ 264 V AC). A CPU 1214C DC/DC/DC variant has the same memory and communication specifications but accepts only 24V DC supply and provides transistor outputs — the field wiring and output load compatibility differ fundamentally from the relay version.

Perguntas frequentes

P1: O que torna a versão AC/DC/Relay diferente da DC/DC/DC?

Tipo de alimentação e saída. O AC/DC/Relei aceita a alimentação de 85264V AC; o DC/DC/DC requer uma alimentação de 24V DC. As saídas do relé trocam cargas AC e DC em tensões de campo;As saídas dos transistores são comutadas apenas a corrente contínua 24 VEm um gabinete concebido em torno de alimentação AC e cargas de campo comutadas por relé, a versão AC/DC/Relay é a correspondência correta.

P2: As saídas do relé podem conduzir diretamente os contatores AC de 230 V?

Sim. As saídas do relé são classificadas como 2A e alternam AC ou DC na tensão do campo.Conecte a saída do relé comum para o contato neutro e o NO para a bobina do contactor, com a transmissão através da bobina para o contato do relé, seguindo a norma de fiação do gabinete para a instalação.

P3: A CPU tem 2 entradas analógicas. Pode ser adicionado mais?

Sim, os módulos de sinal SM 1231 da Siemens adicionam canais de entrada analógicos (4 ou 8 canais, 010V ou 420mA) no lado direito da CPU através do autocarro de expansão S7-1200.A CPU 1214C suporta até 8 módulos de sinal para expansão de E/S analógica e digital.

Q4: Que versão de firmware é esta unidade, e é importante para projetos existentes?

Esta unidade é fornecida com o firmware V4.7 da geração atual para a CPU 1214C. Os projetos do TIA Portal criados para versões anteriores do firmware são geralmente compatíveis com o hardware V4.7.Se o projeto de máquina existente especifica uma versão mínima do firmware, confirmar que o V4.7 preenche ou excede esse requisito antes da instalação.

P5: O 6ES7214-1BG40-0XB0 é o mesmo que as anteriores revisões de hardware da CPU 1214C?

O sufixo -0XB0 identifica a revisão de hardware Siemens atualiza isso para mudanças no nível do componente, mantendo a total compatibilidade do software.Qualquer revisão de hardware da CPU 1214C AC/DC/Relay executa o mesmo projeto do Portal TIA sem modificaçãoA alteração da revisão não afeta o programa ou a configuração do utilizador.
