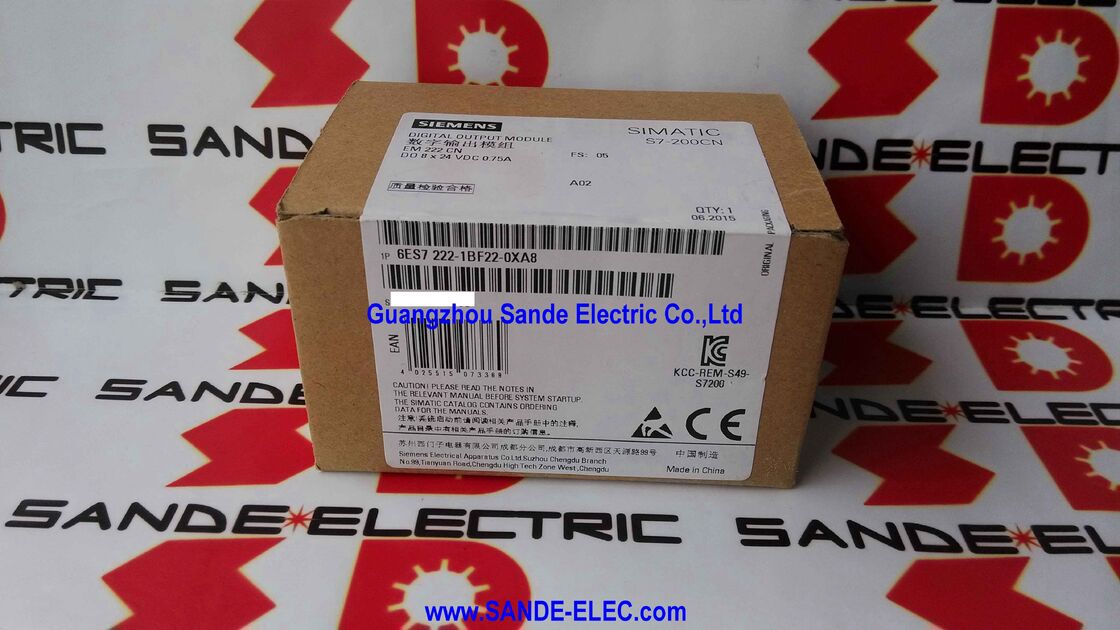

Siemens 6ES7222-1BF22-0XA8 | SIMATIC S7-200 CN EM 222 — 8 Saídas a Transistor 24VCC, 0.75A, Proteção Contra Curto-Circuito, Apenas CPU S7-22X, Aprovação CE, Produção China

Visão Geral

O Siemens 6ES7222-1BF22-0XA8 é o módulo de expansão de saída a transistor de oito canais e 24V CC para a plataforma micro-PLC SIMATIC S7-200 CN.

É o homólogo de estado sólido do EM 222 de saída a relé — onde a versão a relé (6ES7222-1HF22-0XA8) comuta cargas através de contatos mecânicos em velocidades de milissegundos com isolamento neutro de tensão, a versão a transistor comuta cargas de 24VCC através de transistores semicondutores em velocidades de microssegundos com proteção eletrônica de falhas integrada.

A decisão entre transistor e relé é uma das primeiras escolhas de seleção de saída em qualquer projeto de expansão de PLC, e compreendê-la corretamente é mais importante do que qualquer outra diferença de especificação entre os dois módulos.

Uma saída a transistor comuta na faixa de 100–300 microssegundos — aproximadamente 10.000 vezes mais rápido que um contato de relé.

Para saídas que devem gerar pulsos (controle de motor de passo, simulação de medidor de fluxo, controle de velocidade PWM), essa velocidade não é opcional — é um requisito físico que apenas saídas de estado sólido podem atender.

Um contato de relé simplesmente não consegue abrir e fechar rápido o suficiente para produzir um pulso limpo em frequências acima de algumas dezenas de Hz.

A proteção eletrônica contra curto-circuito no EM 222 a transistor adiciona uma camada de tolerância a falhas que as saídas a relé não conseguem igualar.

Quando uma falha de fiação cria um curto-circuito em uma saída a transistor, o circuito de detecção de corrente do semicondutor detecta o excesso de corrente e desliga o canal afetado antes que ocorra dano térmico. O transistor se recupera assim que a falha é eliminada; o módulo continua operando em todos os canais não afetados durante o evento de falha.

Em contraste, um curto-circuito em uma saída a relé depende inteiramente do fusível externo para eliminar a falha — o contato do relé pode ser danificado no processo, exigindo a substituição do módulo.

Especificações Principais

Onde 0.75A por Saída Leva Você — Correspondência de Carga na Prática

A classificação de corrente de saída de 0.75A define quais cargas este módulo pode acionar diretamente. Trabalhando com tipos comuns de carga de 24VCC:

Bobinas de relé padrão de 24VCC consomem 50–100mA — bem dentro do limite de 0.75A, e cada saída a transistor pode acionar uma bobina de relé com folga significativa. Se várias bobinas precisarem ser energizadas simultaneamente em saídas relacionadas, a corrente total permanece confortavelmente dentro dos limites de alimentação do módulo.

Válvulas solenoides típicas de 24VCC consomem 200–400mA na atuação.

A saída a transistor de 0.75A lida com essas cargas com margem de sobra, e a alta velocidade de comutação é frequentemente uma vantagem — válvulas pneumáticas em máquinas de montagem e embalagem podem ciclar dezenas de vezes por minuto, excedendo em muito a vida útil dos contatos de relé nessa taxa de serviço.

Lâmpadas indicadoras de 24VCC consomem 10–50mA; luzes piloto de LED consomem menos de 30mA.

Saídas a transistor acionam essas cargas sem esforço, e para sinais indicadores modulados (pisca em taxas definidas, escurecimento de LED controlado por intensidade via PWM), a comutação rápida do transistor é essencial para gerar formas de onda limpas.

Cargas que consomem mais de 0.75A — pequenos motores CC operados diretamente, solenoides de alta potência, contatores grandes com bobinas de 24VCC de alta corrente — excedem a classificação da saída a transistor e devem ser interligadas através de um relé de 24VCC interposto dimensionado para a carga.

Proteção Eletrônica Integrada Contra Curto-Circuito — Tolerância a Falhas Prática

A proteção contra curto-circuito no EM 222 a transistor opera como um limitador de corrente auto-rearmável. Quando a corrente de saída excede o limiar de disparo — causado por um curto-circuito na fiação de campo ou uma carga em curto — o circuito de proteção reduz ou interrompe a corrente de saída.

O canal geralmente permanece inativo até que o programa do PLC cicla a saída (desliga, depois liga novamente), o que reabilita o transistor se a falha tiver sido eliminada.

Em um ambiente de produção, esse comportamento é valioso por duas razões.

Primeiro, o módulo não é danificado pela falha — ao contrário de um contato de relé que pode ser soldado ou erodido por corrente de curto-circuito desprotegida, a proteção do transistor evita danos térmicos. Segundo, outros canais continuam operando normalmente — uma falha de fiação em uma saída não afeta os sete canais restantes ou o restante das E/S da máquina.

O canal com falha pode ser identificado e investigado enquanto a máquina continua funcionando nas saídas não afetadas.

Isso contrasta com o EM 222 a relé, onde um curto-circuito depende de um fusível externo para proteção, e o contato do relé pode ser danificado antes que o fusível atue.

Em aplicações onde falhas de fiação de saída são um risco operacional realista — ambientes empoeirados, máquinas com ferramentas ou gabaritos frequentemente trocados, ou sistemas onde conectores de fiação são rotineiramente desconectados — as saídas auto-protegidas do módulo a transistor representam uma vantagem operacional significativa.

Produção S7-200 CN — Contexto da Variante China

O sufixo "-0XA8" identifica este como uma variante S7-200 CN produzida na China, fabricada na China para mercados que aceitam certificação CE.

É funcionalmente equivalente à versão produzida na Europa 6ES7222-1BF22-0XA0 em todas as especificações elétricas, contagem de E/S, características de comutação e compatibilidade com o barramento S7-22X. Ambas as variantes usam o mesmo ambiente de programação STEP 7 Micro/WIN e não requerem diferenciação no programa do PLC.

As variantes S7-200 CN (China) surgiram quando a Siemens adaptou a plataforma S7-200 para produção e distribuição em mercados onde a aprovação CE era suficiente e onde a economia de custos da produção local fazia sentido.

A designação "CN" sinaliza a variante de produção, mas não tem implicação funcional para o engenheiro que instala e comissiona o módulo.

As variantes XA8 e XA0 podem coexistir na mesma cadeia de expansão S7-22X sem qualquer incompatibilidade.

FAQ

P1: As saídas a transistor do 6ES7222-1BF22-0XA8 podem gerar os pulsos de passo necessários para o controle de motor de passo?

As saídas a transistor podem comutar em frequências adequadas para muitas aplicações de motor de passo. No entanto, a Siemens projetou especificamente a função PTO (Pulse Train Output) integrada da CPU S7-200 — disponível em Q0.0 e Q0.1 das CPUs S7-22X — para geração de pulsos de motor de passo de alto desempenho, com suporte de hardware dedicado para controle preciso de frequência e perfis de aceleração/desaceleração.

Para geração primária de pulsos de passo, as saídas PTO dedicadas da CPU devem ser usadas.

As saídas a transistor do módulo de expansão são adequadas para sinais auxiliares de motor de passo (direção, habilitação, reset) ou para eixos secundários onde um controle mais simples é aceitável.

P2: As saídas a transistor são PNP (fonte) ou NPN (sumidouro), e isso afeta a compatibilidade com dispositivos de campo?

O módulo de saída a transistor S7-200 EM 222 produz saídas PNP (fonte). Quando ativado, cada transistor de saída conecta o terminal de saída à alimentação positiva de 24V — a corrente flui do terminal de saída, através da carga, para o terminal negativo (0V) da alimentação de 24V.

Esta configuração de fonte PNP é compatível com a grande maioria das cargas industriais de 24VCC projetadas para entradas digitais de comutação de sinal positivo (PNP).

Equipamentos ou sensores que requerem sinais de saída NPN (sumidouro) — onde o estado ativo conecta a saída a 0V em vez de 24V — requerem um relé interposto ou conversor de sinal para interligar corretamente com a saída a transistor PNP.

P3: Como a proteção contra curto-circuito é redefinida após uma falha — automaticamente quando a falha é eliminada, ou o programa do PLC precisa agir?

O comportamento exato de recuperação depende do projeto do circuito de proteção e da gravidade da falha. Na maioria das implementações, após um disparo da proteção contra curto-circuito, a saída permanece desligada mesmo que a falha seja eliminada.

O programa do PLC deve ciclar a saída (escrever "0" e depois "1" para o bit de saída) para reabilitar o transistor. Um breve ciclo de energia da alimentação de carga do módulo de expansão também pode redefinir a proteção.

Antes de redefinir, a fiação de campo e a carga devem ser inspecionadas para confirmar que o curto-circuito foi corrigido — reabilitar uma saída a transistor em um curto-circuito persistente disparará imediatamente a proteção e pode eventualmente causar danos térmicos se o circuito de proteção for exercitado repetidamente.

P4: O módulo a transistor EM 222 pode ser misturado com o módulo a relé EM 222 na mesma cadeia de expansão S7-22X?

Sim. O barramento de expansão S7-22X aceita qualquer combinação de módulos de entrada digital, saída digital (relé ou transistor) e módulos de expansão analógica dentro do limite total de módulos de expansão da CPU (7 módulos para S7-224/224XP/226, 2 para S7-221/222).

O EM 222 a relé e o EM 222 a transistor podem ocupar posições adjacentes na mesma cadeia de expansão, e o programa do PLC endereça suas saídas de forma idêntica — bytes de saída consecutivos (QB) independentemente do tipo de saída subjacente ser relé ou transistor.

Essa capacidade de misturar e combinar permite que o projetista da máquina atribua saídas a relé a cargas CA e atuadores de ciclo infrequente, e saídas a transistor a cargas CC de alta velocidade, dentro de uma única e compacta cadeia de expansão.

P5: O S7-200 CN foi descontinuado. Por quanto tempo os módulos a transistor EM 222 de reposição estarão disponíveis?

A Siemens descontinuou formalmente as plataformas S7-200 e S7-200 CN, com o fim das vendas ativas ocorrendo progressivamente ao longo de vários anos.

Embora a Siemens não forneça mais esses módulos através de seus canais de vendas padrão, a base instalada de equipamentos S7-200 CN em todo o mundo é substancial, e o mercado secundário — revendedores de excedentes industriais, reformadores e fornecedores especializados em automação legada — mantém estoques.

Para locais com instalações S7-200 CN significativas, a abordagem prática é identificar módulos sobressalentes críticos (incluindo as variantes EM 222 a transistor e a relé), avaliar os níveis de estoque atuais e adquirir unidades adicionais para cobrir a vida útil esperada restante do equipamento a partir dos estoques excedentes disponíveis.
