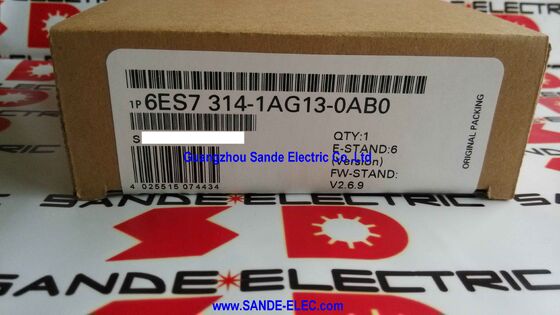

CPU SIMÁTICA COM INTERFAÇA MPI 6ES7314-1AG13-0AB0 6ES7 314-1AG13-0AB0 6ES7314-1AG13-OABO

Siemens6ES7314-1AG13-0AB0 | SIMATIC S7-300 CPU 314 — 96 KB de memória de trabalho/MPI/fonte integrada de 24V DC/cartão de micromemória necessário/peça sobressalente

CPU 314 – O burro de carga S7-300 de gama média

A CPU 314 ocupa o meio produtivo da linha de CPUs SIMATIC S7-300. Abaixo dele estão a CPU 312 e a CPU 313 de nível básico com capacidades de memória menores para aplicações compactas; acima estão as variantes de CPU 315 e 317 de alto desempenho com memórias maiores e interfaces PROFIBUS DP. A memória de trabalho de 96 KB da CPU 314 e o perfil de comunicação somente MPI o colocam precisamente onde a Siemens o projetou: sistemas de controle modulares baseados em rack de complexidade moderada onde o programa cabe confortavelmente em 96 KB e toda a comunicação de rede é executada através da interface MPI - terminais de programação, conexões HMI e troca de dados entre CPUs.

Ao contrário das CPUs compactas S7-300 (CPU 312C, CPU 313C, CPU 314C-2) que integram canais de E/S digitais e analógicos integrados diretamente no gabinete da CPU, a CPU 314 é um módulo de processamento puro. Todas as E/S são gerenciadas por módulos de sinal separados no rack S7-300. Esta é a arquitetura modular padrão para controle de máquinas de médio porte, painéis de suporte de processo e sistemas de automação de utilidades onde a contagem e o tipo de E/S são definidos pelos módulos de sinal instalados, e não pelo que está embutido na CPU.

Especificações principais

MPI — A interface que definiu a engenharia S7-300

MPI (Multi-Point Interface) é a conexão de comunicação da CPU 314 com o mundo exterior. Com até 12 Mbit/s e suporte para até 32 nós por segmento, o MPI transporta conexões de terminal de programação (PG/PC) para upload/download de programa STEP 7, conexões de painel HMI (OP/TP) para dados da tela do operador e troca de dados de CPU para CPU (NetRead/NetWrite) entre CPUs S7-300 em sistemas de rack interconectados.

MPI não é PROFIBUS — ele usa o mesmo hardware físico RS-485, mas um protocolo diferente e um comprimento máximo de cabo significativamente menor. Para instalações onde a comunicação do dispositivo de campo requer PROFIBUS DP, a configuração somente MPI da CPU 314 significa que um processador de comunicação CP 342-5 deve ser adicionado ao rack para fornecer funcionalidade mestre DP.

As instalações projetadas em torno da CPU 314 gerenciam todas as E/S de campo por meio de expansão de rack distribuída ou por meio dos módulos de sinal S7-300 locais do rack — o design somente MPI define o escopo da aplicação.

Fonte integrada de 24 Vcc — Não é necessário PS 307 separado para a CPU

A fonte de alimentação de 24 Vcc integrada na CPU 314 se conecta diretamente ao trilho de alimentação do painel de 24 Vcc, independente da conversão CA para CC do módulo de fonte de alimentação PS 307. A CPU obtém sua energia operacional de 24 Vcc - o PS 307 ainda é necessário para a tensão do barramento do rack e alimentação do módulo de E/S de campo, mas a própria CPU é alimentada diretamente pela fonte de 24 Vcc, em vez de através de uma conexão separada do barramento do PS 307.

Perguntas frequentes

Q1: Qual é a diferença entre CPU 314 e CPU 315-2 DP e quando cada uma deve ser especificada?

A CPU 314 possui 96KB de memória de trabalho e comunicação somente MPI — sem mestre PROFIBUS DP. A CPU 315-2 DP possui 128KB de memória de trabalho e interface mestre/escravo PROFIBUS DP integrada, além de MPI. Especifique a CPU 314 quando a aplicação cabe em 96 KB e todas as E/S de campo são feitas através de módulos de rack locais ou expansão de rack remota conectada por MPI. Especifique a CPU 315-2 DP (ou superior) quando uma interface mestre PROFIBUS DP for necessária para E/S distribuída ou comunicação do inversor — a CPU 314 não pode servir como mestre DP sem um módulo de comunicação CP 342-5 separado.

Q2: A CPU 314 é uma CPU compacta com E/S integrada?

Não. A CPU 314 é um processador de rack puro — sem canais de E/S digitais ou analógicos integrados. Todas as E/S são fornecidas por módulos de sinal (SM) S7-300 separados instalados no rack ao lado da CPU. As CPUs compactas (CPU 314C-2 PN/DP, CPU 313C, etc.) integram E/S integradas; a CPU 314 padrão não. O layout do rack e todos os endereços de E/S no programa instalado são baseados em módulos de sinal separados.

P3: O cartão de micromemória da CPU 314 com falha pode ser usado diretamente em uma unidade de substituição?

Sim – este é o procedimento padrão de recuperação do programa. Desligue o sistema, remova o MMC da CPU com falha, instale-o na CPU 314 substituta e restaure a energia. A CPU substituta carrega o programa do MMC na inicialização sem um terminal de programação. Confirme se o MMC está intacto (sem danos físicos, sem exposição a descargas eletrostáticas) antes de transferir. Se o MMC estava na CPU com falha durante uma falha de hardware, verifique se o programa lê corretamente após a primeira inicialização.

Q4: Quantos nós a rede MPI pode suportar com a CPU 314?

A rede MPI suporta até 32 nós, com endereços de 0 a 31. O endereço 0 é normalmente reservado para o terminal de programação, o endereço 2 para a CPU. Painéis HMI conectados, outras CPUs S7-300 no mesmo segmento MPI e dispositivos de programação ocupam, cada um, um endereço de nó. O comprimento máximo do cabo para MPI a 187,5 kbit/s é de 50 m por segmento; a 12 Mbit/s o máximo é 50m sem repetidores. Para execuções mais longas, os repetidores RS-485 ampliam o alcance.

P5: Onde o 6ES7314-1AG13-0AB0 é adquirido?

Como peça de reposição da Siemens, através dos canais de serviço da Siemens e do bem estabelecido mercado de reposição S7-300 – revendedores de peças de automação industrial e fornecedores excedentes testados. A CPU 314 no AG13 e revisões adjacentes é uma das CPUs S7-300 mais amplamente implantadas em todo o mundo; a disponibilidade do mercado de reposição é consistentemente boa. Confirme a designação CPU 314 (não a variante compacta CPU 314C) na etiqueta da unidade instalada antes de fazer o pedido. Transfira o Micro Memory Card da unidade original para a unidade de substituição.
