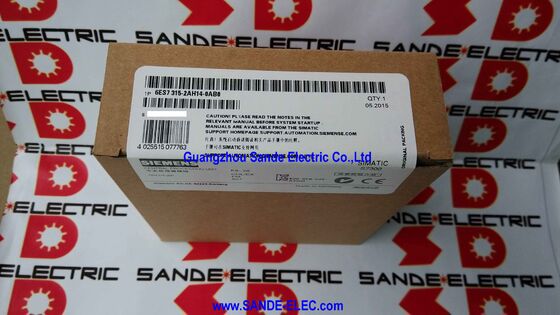

CPU com interface MPI 6ES7315-2AH14-0AB0 6ES7 315-2AH14-0AB0 6ES7315-2AH14-OABO

Siemens 6ES7315-2AH14-0AB0 ∙ SIMATIC S7-300 CPU 315-2 DP ∙ 256KB / MPI + PROFIBUS DP Mestre / Dispositivo / Modo Isocrono / FW V3.3 / Reservatório

Onde a CPU 315-2 DP está situada Entre padrão e high-end

A CPU 315-2 DP ocupa a faixa média-superior produtiva da família de CPUs S7-300.Acomodação de programas mais complexos com estruturas de dados maiores, um manuseio de alarme mais extenso e múltiplos blocos de funções de máquina todos dentro da mesma arquitetura de rack S7-300.mas para a maioria das aplicações de controlo de máquinas e processos industriais que necessitam de comunicação com dispositivos de campo PROFIBUS DP, é a escolha do tamanho certo.

A característica definidora é a segunda interface: uma porta PROFIBUS DP master/device integrada.transmissores) da CPU sem necessidade de um módulo de comunicações CP 342-5 separado. O modo isócrono na interface DP sincroniza o ciclo de digitalização do PLC com o ciclo do autocarro DP PROFIBUS,permitindo a aquisição de dados determinísticos para aplicações de controlo de movimento coordenado e medição de alta velocidade.

Principais especificações

Cenários de aplicação

Máquina-ferramenta e controlo de células de produção:A memória de 256KB lida com sequenciamento complexo com vários eixos, bancos de dados de gerenciamento de ferramentas e lógica de receita baseada em PLC.O PROFIBUS DP master conecta-se diretamente às estações de E/S remotas e aos controladores de acionamento sem consumir uma ranhura no módulo CP.

E/S distribuído através do PROFIBUS:As estações remotas ET 200M e ET 200S nas seções da máquina se conectam à porta DP da CPU 315-2 DP. A fiação de campo permanece local a cada seção da máquina; apenas o cabo PROFIBUS volta ao rack da CPU.

Movimento coordenado com modo isócrono:Para aplicações em que os dados dos sensores devem ser obtidos numa fase precisamente definida do ciclo da máquina, a medição da força de pressão, a sincronização do transportador,feedback de posicionamento ️ operação DP isócrona bloqueia a aquisição de dados para o ciclo de bus.

Reservatório de manutenção para sistemas S7-300 instalados:Muitas instalações S7-300 construídas em torno da CPU 315-2 DP permanecem em produção ativa.e Micro estrutura de cartão de memória mantém o sistema original sem STEP 7 programa de modificação.

Perguntas frequentes

P1: Qual é a diferença entre a CPU 315-2 DP e a CPU 315-2 PN/DP?

A CPU 315-2 DP fornece apenas MPI e PROFIBUS DP Para sistemas que se comunicam exclusivamente através do PROFIBUS DP e do MPI, o 315-2 DP é a escolha adequada. Para sistemas que exigem tanto o PROFIBUS DP como o Ethernet/PROFINET da CPU, especifique o 315-2 PN/DP.

P2: O cartão de memória Micro da CPU falhada pode ser reutilizado na substituição?

Sim transferir o MMC é o método padrão de recuperação de programas. Remova o MMC da CPU falhada e instale-o na unidade de substituição.A CPU carrega o programa a partir do MMC no power-up sem uma conexão STEP 7Se o MMC estiver danificado ou faltando, o programa deve ser descarregado através do MPI a partir de um arquivo STEP 7 V5.x.

P3: É o STEP 7 Classic ou o TIA Portal utilizado para a CPU 315-2 DP?

STEP 7 Classic V5.x (STEP 7 Professional). O TIA Portal não suporta a CPU S7-300 315-2 DP para programação.Os sistemas S7-300 exigem o ambiente STEP 7 clássico.

Q4: O que o modo isócrono fornece na interface PROFIBUS DP?

O modo isócrono bloqueia o ciclo de varredura da CPU no ciclo de autocarro PROFIBUS DP numa relação de bloqueio de fase. Os dados de entrada são capturados numa fase definida e reprodutível do ciclo de autocarro;As atualizações de saída ocorrem em outra fase definida. Para controlo de movimento e medição de alta velocidade, quando o tempo de aquisição de dados relativamente ao ciclo da máquina é importante,Este determinismo elimina o jitter de fase variável de varredura para ônibus da operação assíncrona.

Q5: De onde vem o 6ES7315-2AH14-0AB0?

Através dos canais de serviço da Siemens (enquanto o stock estiver disponível), dos distribuidores de peças sobressalentes de automação industrial e dos fornecedores de excedentes testados.A CPU 315-2 DP é uma das CPUs S7-300 mais amplamente implantadas globalmente.Confirme a revisão do hardware AH14 no rótulo da unidade instalada e verifique o requisito MMC antes de fazer o pedido.
