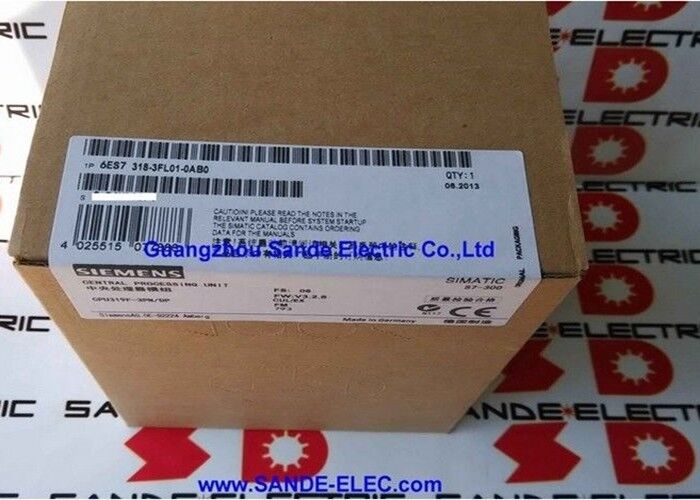

Processamento central SIMATIC 6ES7318-3FL01-0AB0 6ES7 318-3FL01-0AB0 6ES7318-3FLO1-OABO

Siemens 6ES7318-3FL01-0AB0∙ SIMATIC S7-300 CPU 319F-3 PN/DP ∙ 2.5MB / MPI/DP + DP + PROFINET / Seguro de Falha / Isocrono / Micro Cartão de Memória Requerido

O teto da faixa de CPU S7-300 e por que o "F" é importante

A CPU 319F-3 PN/DP fica no topo da família de CPU SIMATIC S7-300.5 MB de memória de trabalho maior da gama com três interfaces de comunicação independentes que cobrem MPI/DP, PROFIBUS DP master/slave, e PROFINET integrado em um único módulo de CPU.

O "F" é a característica definidora que o separa da CPU padrão 319-3 PN/DP.Designa uma CPU à prova de falhas ∙ uma certificada para executar programas de segurança escritos com STEP 7 Safety Advanced e F-FBs ao lado do programa de usuário padrãoA CPU 319F-3 PN/DP pode implementar funções de segurança instrumentada até SIL 3 (IEC 61508) e PL e (ISO 13849) em combinação com periféricos PROFIsafe F nas suas interfaces PROFIBUS DP ou PROFINET.

For machine and process applications where functional safety is part of the original design — not added with hardwired safety relays after the fact — the F-CPU is the controller that handles both the standard machine logic and the certified safety logic from the same module.

Principais especificações

Três interfaces  Canais de comunicação independentes

A configuração de três interfaces não é redundante para a mesma rede, cada uma servindo a um propósito de comunicação diferente:

MPI/DP (1a interface):Acesso ao terminal de programação, conexões HMI via MPI ou operação master/slave PROFIBUS DP.Em instalações em que a CPU 319F-3 se conecta simultaneamente a um painel do operador (via MPI) e a uma rede de dispositivos de campo PROFIBUS DP, ambas as ligações utilizam esta única interface.

PROFIBUS DP (2a interface):Uma segunda rede PROFIBUS DP independente.Atividades de detecção de falhas e de detecção de falhas.

PROFINET (terceira interface):PROFINET IO baseado em Ethernet, comunicação S7 via Ethernet e conexões SCADA/HMI via Ethernet.A porta PROFINET integrada elimina a necessidade de um módulo de processador de comunicação CP 343-1 separado no rack, poupando espaço e reduzindo a complexidade do sistema.

Modo isócrono ️ Cronometragem de precisão para aplicações de movimento

O modo isócrono na CPU 319F-3 PN/DP sincroniza o ciclo de varredura do PLC com o ciclo de bus PROFIBUS DP ou PROFINET numa relação de bloqueio de fase.Os dados de entrada são adquiridos numa fase precisamente definida do ciclo do autocarro, o programa executa e as saídas são transmitidas em uma fase precisamente definida, todas cronometradas para a mesma fonte de relógio.e medição de precisão quando os dados devem ser obtidos numa fase reprodutível do ciclo da máquina, este cronograma determinístico elimina a aquisição de dados de latência variável da operação assíncrona padrão.

Perguntas frequentes

P1: O que significa a designação "F" para a CPU 319F-3 e como ela difere da CPU padrão 319-3?

O "F" identifica uma CPU à prova de falhas capaz de executar programas de segurança utilizando os sistemas STEP 7 Safety Advanced e Siemens F-FB.O programa de segurança é executado num ambiente protegido durante a execução do F, em conjunto com o programa de utilizador padrãoA CPU padrão 319-3 executa apenas programas padrão ¢ não pode executar a lógica de segurança certificada.Se a aplicação instalada incluir um programa de segurança, a CPU 319F-3 é a substituição necessária; a variante não F não pode substituí-la.

P2: O PROFINET integrado substitui a necessidade de um CP 343-1 no rack?

Sim, a interface PROFINET integrada da CPU 319F-3 PN/DP abrange a operação do controlador PROFINET IO, comunicação S7 através de Ethernet,e conexões HMI via Ethernet, as mesmas funções que um CP 343-1Não é necessário um CP 343-1 adicional para as necessidades de comunicação PROFINET padrão de uma instalação de CPU 319F-3.Isso libera um espaço de rack em comparação com a combinação CPU 319-3 (sem PROFINET incorporado) + CP 343-1.

Q3: Que capacidade de cartão de memória Micro é necessária?

A capacidade depende do tamanho do programa. Os cartões de memória Siemens Micro para S7-300 estão disponíveis em 64KB, 128KB, 512KB, 2MB e 4MB de capacidade.5 MB de memória de trabalho e um programa de segurança completo paralelamente ao programa padrão, um MMC de 4 MB é a especificação apropriada na maioria das configurações. Confirme a capacidade necessária do backup do projeto STEP 7 do sistema instalado antes de obter o cartão.

P4: Pode o modo isócrono ser utilizado simultaneamente no PROFIBUS DP e no PROFINET?

O relógio de modo isócrono é derivado da interface de sincronização selecionada PROFIBUS DP ou PROFINET. Ambas as interfaces não podem ser mestres isócronos simultaneamente na configuração padrão;uma interface fornece a fonte de relógio para o ciclo sincronizadoO quadro padrão de blocos de organização OB61 no STEP 7 gere a execução de varredura isócrona em relação ao ciclo da interface selecionada.

Q5: De onde vem o 6ES7318-3FL01-0AB0?

Como peça sobressalente da Siemens, através dos canais de serviço da Siemens (Siemens Industry Mall,Centros de serviços) e o mercado de reposição de CPU S7-300 estabelecido ¥ distribuidores de peças sobressalentes de automação industrial e fornecedores de excedentes testados. A designação CPU 319F (protegida contra falhas) é uma classe de certificação específica; confirme a designação F no rótulo da unidade instalada antes de aceitar uma substituição.Uma CPU padrão 319-3 não pode substituir em uma aplicação de segurança.
