Siemens 6FC211-0BA01-0AA4 | SINUMERIK ADI4 — Interface de Unidade Analógica para 4 Eixos via PROFIBUS DP, Entrada 24V DC, Saída de Setpoint Analógica de ±10V, Encoder TTL/SSI, Versão D

Visão Geral

O Siemens 6FC211-0BA01-0AA4 é o ADI4 (Interface de Unidade Analógica para 4 Eixos), fabricado pela entidade de fabricação dedicada a CNC da Siemens em Nanjing, China. Como Versão D do hardware ADI4, este módulo representa uma revisão madura no ciclo de vida do produto, incorporando refinamentos de design acumulados, mantendo a compatibilidade funcional e de software total com a especificação SINUMERIK ADI4.

O papel de engenharia do ADI4 aborda um desafio persistente de integração em retrofits de máquinas-ferramenta CNC e instalações híbridas: os CNCs SINUMERIK se comunicam com unidades servo e de spindle via PROFIBUS DP usando mensagens de protocolo digital, mas uma grande base instalada de amplificadores servo analógicos — incluindo a série SIMODRIVE 611 analógica amplamente implantada e muitos amplificadores servo de terceiros — aceitam comandos de velocidade apenas como sinais de tensão analógica de ±10V.

Sem o ADI4, um projetista de sistema enfrenta a substituição de todas as unidades (alto custo, tempo de inatividade prolongado) ou a renúncia ao CNC moderno (perda de capacidade de programação e recursos de diagnóstico). O ADI4 elimina essa escolha.

Conectado como um escravo PROFIBUS DP no barramento equidistante, o módulo recebe setpoints de velocidade digitais do CNC a cada ciclo de barramento, converte-os em tensões analógicas de ±10V em seus quatro canais de saída e, simultaneamente, lê o feedback do encoder incremental ou SSI de cada eixo.

Os dados do encoder são processados internamente, empacotados em quadros de mensagem com perfil PROFIDrive e retornados ao CNC via PROFIBUS — fornecendo ao controlador CNC valores reais de posição e velocidade em tempo real em formato digital, mesmo que as unidades físicas sejam analógicas.

Para o CNC, o ADI4 apresenta quatro eixos servo digitais; para as unidades, ele apresenta quatro sinais de comando analógicos convencionais de ±10V. Ambos os lados veem a interface que esperam.

Especificações Principais

Hardware Versão D — O Que Significa na Prática

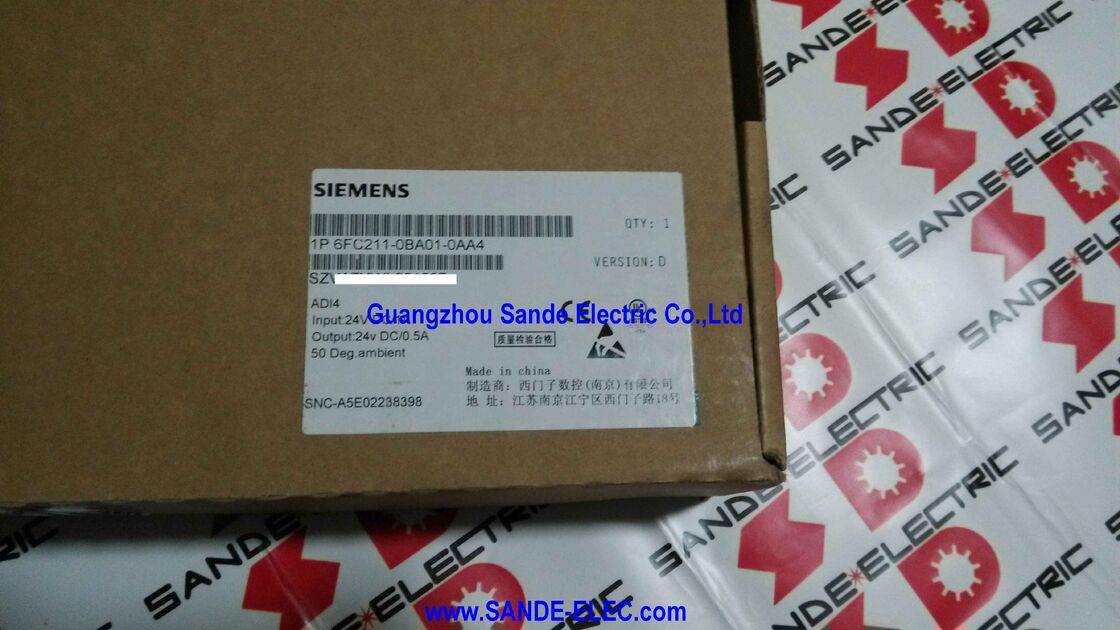

A marcação "VERSION: D" na etiqueta do produto identifica a revisão de hardware desta unidade ADI4. A Siemens usa letras sequenciais de versão (A, B, C, D...) para rastrear alterações no design físico do hardware — atualizações de componentes, revisões de layout de PCB ou melhorias de fabricação — enquanto a especificação funcional e a interface de software permanecem consistentes entre as versões.

A Versão D do ADI4 é uma revisão de estágio avançado que se beneficia da maturidade do design.

Versões de hardware iniciais de qualquer módulo de controle de movimento embarcado podem apresentar erratas relacionadas a casos extremos de operação específicos, tolerâncias de componentes ou desempenho EMC sob condições de instalação particulares. Versões posteriores abordam isso por meio de alterações de hardware direcionadas.

Unidades Versão D provenientes de lotes de produção desta era representam uma linha de base de hardware confiável e bem caracterizada para instalação ou substituição de máquinas.

Do ponto de vista do engenheiro de comissionamento, todas as versões de hardware ADI4 são configuradas de forma idêntica através do SINUMERIK Toolbox ou SIMOTION SCOUT — a letra da versão não altera nenhuma configuração de parâmetro, etapa de configuração PROFIBUS ou procedimento de atribuição de eixo.

PROFIBUS DP Equidistante — O Requisito Inegociável

Um requisito deve ser claramente compreendido antes de especificar o ADI4: ele opera exclusivamente em um PROFIBUS DP equidistante (isócrono), não em um segmento DP assíncrono padrão.

O PROFIBUS DP padrão opera com tempo de interciclo variável — o mestre consulta os escravos o mais rápido que pode, mas o tempo exato de início de cada ciclo de barramento varia ligeiramente.

Essa variabilidade é irrelevante para módulos de E/S, mas fatal para o controle servo: o CNC deve saber precisamente quando o setpoint de velocidade foi aplicado e quando o valor real do encoder foi capturado, caso contrário, seus controladores de velocidade e posição não poderão funcionar com a largura de banda e rigidez necessárias para usinagem.

O PROFIBUS DP equidistante impõe um tempo de ciclo de barramento fixo e repetitivo (Tdp) que é sincronizado com o ciclo de controle de posição interno do CNC.

Cada dispositivo no barramento — incluindo o ADI4 — transmite e recebe em slots de tempo determinísticos dentro de cada período Tdp.

O ADI4 aplica o setpoint digital recebido às suas saídas analógicas em um ponto fixo de cada ciclo e captura o estado do contador do encoder no mesmo ponto fixo, fornecendo ao CNC um caminho de feedback consistente e com latência conhecida.

O Tdp mínimo suportado pelo ADI4 é de 2ms — permitindo que o loop de controle de posição opere a até 500Hz.

Para a maioria das aplicações convencionais de fresamento, torneamento e retificação, isso é totalmente adequado.

O modo PROFIBUS DP equidistante é ativado e configurado através das ferramentas de inicialização SINUMERIK ou da configuração DP isócrona do STEP 7/TIA Portal.

Saída Analógica e Entrada do Encoder — Detalhes de Conexão

Saída analógica (conector X3): Quatro canais de saída analógica de ±10V DC conectam-se à entrada de referência de velocidade (Nset ou terminal ±10V) de cada unidade de eixo. Os cabos devem ser de par trançado blindado, com a blindagem aterrada na barra PE do gabinete da unidade.

Roteamento de cabos de sinal analógico longe de cabos de alimentação é essencial para evitar ruído induzido no sinal de tensão de baixo nível — mesmo 10–20mV de ruído em um setpoint de ±10V representa um erro de velocidade de 0,1–0,2% em velocidade máxima, que se acumula no loop de posição ao longo do tempo.

Entrada do encoder (conectores X4-1, X4-2, X5-1, X5-2): Cada um dos quatro conectores de entrada do encoder aceita um encoder incremental TTL (5V diferencial, RS422) ou um encoder absoluto SSI.

A saída de alimentação de 24V DC do módulo (24V / 0.5A) alimenta os encoders através do mesmo conector — eliminando a necessidade de uma fonte de alimentação de encoder de 24V separada em eixos que usam encoders HTL de 24V com adaptação apropriada do nível de sinal, embora encoders de 5V RS422 consumam da fonte de 5V interna do módulo.

Os sinais do encoder são processados através do circuito interno de contador e interpolação do ADI4: os pulsos de quadratura A/B de cada encoder incremental são contados com detecção de borda ×4, e então multiplicados por um fator de 2048 como bits substitutos de alta resolução adicional antes da transmissão para o CNC via PROFIBUS.

Isso fornece a um encoder de 2500 pulsos/revolução uma resolução efetiva de mais de 20 milhões de contagens por revolução, conforme visto pelo controlador de posição do CNC — excedendo em muito a precisão mecânica do sistema de unidade e garantindo que o loop de posição nunca seja limitado pela quantização do encoder.

Ambiente de Instalação e Considerações de Derating

A etiqueta especifica 50°C como a temperatura ambiente máxima. Esta é a temperatura do ar imediatamente ao redor do ADI4 dentro do gabinete de controle, não a temperatura externa do gabinete. Em painéis densamente povoados — particularmente aqueles que também abrigam amplificadores servo e fontes de alimentação que geram calor significativo — a temperatura interna do gabinete pode exceder substancialmente o ambiente externo.

O gerenciamento térmico do gabinete (ventilação, trocadores de calor, resfriamento por ventilador) deve garantir que a localização do ADI4 dentro do painel não exceda 50°C.

O ADI4 é classificado para operação apenas dentro de um gabinete de controle fechado — instalação aberta não é permitida.

O invólucro fornece a proteção necessária contra poeira condutiva e partículas metálicas que estão inevitavelmente presentes em ambientes de máquinas-ferramenta.

O parafuso de aterramento de proteção (M6) no invólucro do ADI4 deve ser conectado à barra PE do gabinete para garantir que o aterramento do chassi do módulo seja devidamente referenciado e o desempenho EMC seja mantido.

FAQ

Q1: O 6FC211-0BA01-0AA4 é o mesmo produto que o 6FC5211-0BA01-0AA4 e eles podem ser usados de forma intercambiável?

Ambos carregam o nome do produto ADI4 e executam a mesma função — interface de unidade analógica para 4 eixos via PROFIBUS DP. O prefixo 6FC211 identifica a linha de produção Siemens Nanjing (China), enquanto 6FC5211 é o número da peça para o mercado global/europeu.

Ambas as variantes são fabricadas de acordo com a mesma especificação funcional SINUMERIK ADI4 e configuradas de forma idêntica nas ferramentas de inicialização do CNC. Na maioria das aplicações de máquinas-ferramenta, elas são intercambiáveis.

No entanto, ao solicitar como peça de reposição para uma máquina específica, o número da peça na documentação de entrega ou na documentação da máquina deve ser correspondido, e qualquer configuração de hardware do lado do CNC deve ser verificada para confirmar que a versão do arquivo GSD PROFIBUS da unidade de substituição é aceita pelo software NCU existente.

Q2: A saída é listada como "24V DC / 0.5A". Esta é uma saída de fonte de alimentação separada ou é a alimentação do encoder?

A saída de 24V DC / 0.5A no ADI4 é a fonte de alimentação do encoder — uma saída regulada de 24V protegida contra curto-circuito que alimenta encoders HTL (que requerem fonte de 24V) conectados aos canais de entrada do encoder do ADI4.

O limite de 0.5A é a corrente total combinada disponível para todos os quatro canais de encoder; cada encoder normalmente consome 50–200mA. Encoders que excedem o orçamento total de 0.5A requerem uma fonte de 24V externa.

Encoders TTL (5V) consomem da fonte interna de 5V do próprio ADI4 e não consomem a saída de 24V / 0.5A.

Q3: Como o endereço PROFIBUS é definido no ADI4 e quando um novo endereço entra em vigor?

O endereço PROFIBUS é definido usando o bloco de chaves DIL S2 no módulo ADI4. As chaves codificam o endereço em formato binário; a faixa de endereço aceitável é de 1 a 125 (endereçamento padrão PROFIBUS, excluindo endereços reservados).

Um endereço recém-definido entra em vigor apenas após um ciclo de desligamento/ligamento — alterar a posição da chave enquanto o módulo está energizado não altera o endereço ativo imediatamente. O endereço definido em S2 deve corresponder exatamente ao endereço do escravo atribuído a este ADI4 na configuração de hardware do CNC (Toolbox ou HW Config); uma incompatibilidade faz com que o ADI4 falhe ao ingressar no anel PROFIBUS DP na inicialização.

Q4: Dois módulos ADI4 podem ser configurados no mesmo anel PROFIBUS DP e qual é o número total máximo de eixos?

Múltiplos módulos ADI4 podem operar no mesmo anel PROFIBUS DP equidistante, cada um com seu próprio endereço PROFIBUS e quatro canais de eixo analógicos.

Até quatro módulos ADI4 podem ser tipicamente configurados por sistema CNC, dependendo do tipo de CNC (802D, 840D, 840Di), resultando em um máximo de 16 eixos de unidade analógica no total em um sistema totalmente baseado em ADI4.

Cada módulo deve ter um endereço PROFIBUS exclusivo, e a carga de comunicação PROFIBUS combinada de todos os escravos ADI4, mais quaisquer outros escravos DP, deve permanecer dentro do tempo de ciclo equidistante mínimo (Tdp ≥ 2ms) que todos os módulos ADI4 podem satisfazer.

Q5: Que informações de diagnóstico os indicadores LED do ADI4 fornecem durante a solução de problemas?

O ADI4 possui dois LEDs de dupla função, H1 e H2, cada um exibindo dois estados dependendo da condição de falha:

H1 (PW/TMP): Quando aceso continuamente, indica status normal de energização.

Quando H1 indica uma falha TMP (temperatura), sinaliza que a temperatura interna do módulo excedeu o limiar de proteção — uma condição de sobretemperatura que pode resultar de ventilação inadequada do gabinete ou temperatura ambiente excessiva na localização do módulo.

H2 (EXCH/RDY): Em operação normal, H2 aceso continuamente indica que o módulo está pronto e em comunicação PROFIBUS ativa (RDY). H2 piscando indica que uma troca de quadro de mensagem PROFIBUS (EXCH) está ocorrendo ativamente — durante a negociação de inicialização ou download de parâmetros.

H2 apagado enquanto H1 está aceso geralmente indica que a conexão PROFIBUS está estabelecida na camada física, mas nenhuma troca de dados cíclica está ocorrendo — verifique a correspondência do endereço PROFIBUS e a configuração de hardware do CNC.
