Controlador lógico programável PLC
>
|
| Lugar de origem | Alemanha |
| Marca | SIMENS |
| Certificação | CE RoHS |

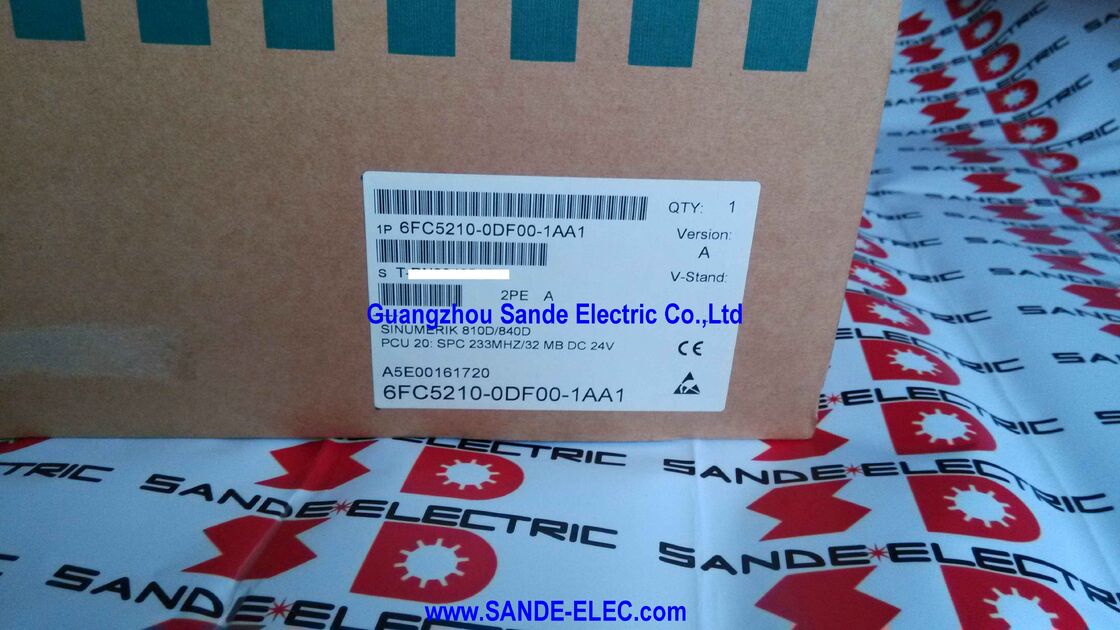

| Número do modelo | 6FC5210-0DF00-1AA1 |
Posição na Sequência de Geração de Hardware do PCU20:
Para entender o que o Siemens 6FC5210-0DF00-1AA1 realmente faz, é útil ver onde ele se encaixa no sistema SINUMERIK 840D.
A arquitetura 840D divide as funções CNC entre duas unidades fisicamente separadas — a NCU (Unidade de Controle Numérico) e a PCU (Unidade de Controle de Painel):
O NCU (alojada em sua própria caixa, tipicamente no gabinete de acionamento da máquina) é o núcleo computacional da máquina: ela executa o kernel NC, executa programas de peça, interpola trajetórias de eixo, fecha os loops de posição do servo, gerencia o barramento de campo PROFIBUS para acionamentos e módulos de E/S, e executa a CLP.
A NCU realiza os cálculos de usinagem em tempo real.
O PCU é o computador da interface homem-máquina — a unidade que executa o software HMI baseado em Windows, controla a tela do painel do operador, responde à entrada do teclado, gerencia o sistema de arquivos (programas de peça, dados de ferramenta, parâmetros da máquina) e fornece a comunicação de rede SINDNC e RS-232 para PCs externos e sistemas DNC.
A PCU se conecta à NCU via o link MPI/PROFIBUS e ao painel frontal do operador via um conector separado.
O PCU 20 especificamente é a implementação compacta e baseada em Flash deste conceito: sem disco rígido rotativo, sistema operacional e software HMI armazenados na memória Flash onboard, rodando em um processador SPC (Siemens PC) de placa única.
O PCU 20 executa HMI Embutido — um ambiente de software HMI simplificado e otimizado para armazenamento Flash que fornece a interface completa do operador SINUMERIK (edição de programas de peça, operação da máquina, gerenciamento de ferramentas, acesso a parâmetros, diagnóstico, simulação) em uma implementação de menor pegada em comparação com o software HMI Avançado rodando no PCU 50 maior com seu disco rígido.
A função do 6FC5210-0DF00-1AA1 em uma máquina em operação é apresentar ao operador todas as informações necessárias para operar a máquina — posições de eixo em tempo real, velocidade do fuso, taxa de avanço, bloco de programa ativo, mensagens de alarme, dados da ferramenta — e aceitar todas as entradas que alteram o funcionamento da máquina. Quando o PCU 20 falha, a máquina fica cega e incontrolável, independentemente de a própria NCU estar funcionando perfeitamente.
| Parâmetro | Valor |
|---|---|
| Processador | SPC 233 MHz |
| DRAM | 32 MB |
| Memória Flash | 16 MB |
| Tensão de Alimentação | 24V CC |
| Software HMI | HMI Embutido (pré-carregado) |
| Idiomas (Flash de 16MB) | Até 6 simultaneamente |
| Atualização de Software | Cartão Flash PCMCIA / Cartão CF + adaptador |
| Formato de Backup | Arquivo ABB (Backup de Aplicação) |
| Compatibilidade CNC | SINUMERIK 840D, 810D |
O 6FC5210-0DF00-1AA1 possui 16MB de Flash interno — distinguindo-o da variante -1AA0 (mesma CPU de 233MHz, mas apenas 8MB de Flash).
Essa diferença não é puramente acadêmica: o tamanho do Flash determina quantos idiomas de interface HMI podem ser instalados no PCU 20 simultaneamente.
Com Flash de 8MB, a imagem Flash do PCU 20 pode conter dois idiomas — tipicamente inglês mais um idioma adicional.
O operador da máquina pode alternar entre esses dois idiomas através dos dados da máquina MD 9003 (FIRST_LANGUAGE), mas adicionar um terceiro idioma requer reconfigurar a imagem Flash e reinstalar o software.
Com Flash de 16MB, até seis idiomas podem ser incluídos em uma única imagem de software.
O conjunto de idiomas padrão cobre inglês, alemão, francês, italiano, espanhol e chinês simplificado — com idiomas adicionais disponíveis via CDs de idioma opcionais (6FC5253-6BX10-_XG0).
Para fabricantes de máquinas que vendem o mesmo modelo de máquina para vários mercados, ou para fábricas onde os operadores falam idiomas diferentes, a variante de Flash de 16MB é a especificação correta porque acomoda operação multilíngue sem múltiplas variantes de imagem Flash.
A implicação prática de manutenção: ao adquirir um PCU 20 de substituição, confirme se o arquivo de backup ABB existente da máquina foi gerado a partir de uma unidade de Flash de 16MB ou 8MB.
Uma imagem Flash de 16MB não pode ser carregada em um PCU 20 com Flash de 8MB, mas uma imagem de 8MB pode ser carregada em uma unidade de Flash de 16MB — a variante de 16MB é, portanto, a opção de substituição mais flexível se a variante exata de Flash não for confirmada.
O 6FC5210-0DF00-1AA1 armazena todo o seu software operacional — o ambiente do SO, o aplicativo HMI Embutido, a configuração específica da máquina (textos de alarme, dados de máquina de exibição, compilações de ciclo, personalizações OEM) e arquivos de idioma — como uma imagem Flash na memória Flash de 16MB.
Essa imagem pode ser exportada como um arquivo ABB (Backup de Aplicação) e importada para uma unidade de substituição, carregando toda a configuração de software específica da máquina de um PCU 20 para outro.
Criando um backup ABB: Com o PCU 20 em execução, a ferramenta de instalação de software (executada a partir de CD em um PC conectado via cabo serial, ou do próprio menu do PCU 20 pressionando a tecla 6 na inicialização) cria o arquivo ABB e o grava em um cartão Flash linear PCMCIA ou em um cartão Compact Flash (usando um adaptador CF para PCMCIA).
O nome do arquivo ABB é PCU_20.ABB por convenção.
Restaurando para uma unidade de substituição: Quando um PCU 20 falha e uma unidade de substituição é adquirida, o arquivo ABB é carregado do cartão CF/PCMCIA para a nova unidade usando o mesmo procedimento de inicialização (pressione a tecla 6 quando o número de série aparecer durante a inicialização).
A unidade de substituição recebe a imagem completa do software da máquina original — incluindo todas as personalizações específicas da máquina — e inicializa com a mesma configuração da unidade defeituosa.
Nenhuma conexão de PC é necessária para o processo de restauração em si.
Caminho de atualização de software: A Siemens periodicamente lança versões atualizadas do software HMI Embutido para a série PCU 20 (a numeração da versão segue a versão do HMI Embutido, por exemplo, V6.5). Cada lançamento de software adiciona funcionalidade, corrige bugs de software e atualiza a biblioteca de textos de alarme.
As atualizações de software podem ser aplicadas ao 6FC5210-0DF00-1AA1 através do mesmo procedimento de instalação do cartão CF, com os dados específicos da máquina sendo reaplicados após a atualização, conforme documentado nas instruções de atualização.
Quando uma máquina SINUMERIK 810D/840D falha ao iniciar ou perde sua interface do operador, distinguir uma falha do PCU 20 de uma falha da NCU ou de um defeito no painel do operador é essencial antes de encomendar hardware de substituição. Falhas do PCU 20 geralmente se apresentam de uma das seguintes maneiras:
Sem exibição, sem inicialização: A tela do painel do operador permanece escura ou não mostra atividade. Isso pode indicar falha na fonte de alimentação do PCU 20, corrupção do Flash impedindo a conclusão da sequência de inicialização, ou falha de hardware na própria placa do PCU 20.
A tela mostra a inicialização do PCU 20, mas o HMI não carrega: O PCU 20 inicializa até o ponto em que o número de série é exibido (o prompt do menu de inicialização para a tecla 6), mas o software HMI falha ao carregar.
Isso geralmente indica corrupção da memória Flash ou uma imagem de software incompatível — a imagem Flash pode ter sido parcialmente corrompida por uma interrupção de energia durante uma atualização de software anterior.
O HMI carrega, mas a comunicação com a NCU falha: A interface HMI aparece na tela, mas a exibição mostra mensagens de alarme relacionadas à perda de comunicação com a NCU ou falhas no link MPI.
Neste cenário, o hardware do PCU 20 pode estar funcional, mas o cabo de comunicação MPI entre o PCU 20 e a NCU está danificado, ou a própria NCU falhou — o PCU 20 não é a fonte do defeito.
Congelamento intermitente ou reinicialização: O HMI congela durante a operação ou reinicia espontaneamente.
Isso pode indicar falhas no processador ou na memória do PCU 20, degradação do Flash em unidades mais antigas, ou instabilidade da fonte de alimentação (o PCU 20 requer 24V CC estáveis — ondulação de tensão ou transientes podem causar comportamento errático).
Os engenheiros de serviço devem usar as saídas de diagnóstico integradas do PCU 20 (os indicadores LED na placa do PCU 20) e o status de diagnóstico da própria NCU para determinar qual componente está com defeito antes de substituir o PCU 20.
O PCU 20 e o PCU 50 são ambas unidades HMI válidas para SINUMERIK 810D/840D, mas representam diferentes níveis de capacidade:
O PCU 20 (esta unidade) executa HMI Embutido: baseado em Flash, sem disco rígido rotativo, menor velocidade do processador (até 500MHz na variante mais alta), projetado para funções padrão de interface do operador de máquina-ferramenta.
Ele não pode executar HMI Avançado — o HMI expandido baseado em PC que adiciona recursos como simulação 3D, programação gráfica ShopMill/ShopTurn e aplicativos Windows abertos ao lado do HMI CNC. O PCU 20 também não pode hospedar o Manage MyMachines ou pacotes de software de opção Siemens adicionais que requerem HMI Avançado.
O PCU 50 (por exemplo, 6FC5210-0DF01-0AA0) executa HMI Avançado em um processador de classe Pentium com disco rígido, Windows NT/2000/XP, e suporta toda a gama de opções de software SINUMERIK.
É maior, mais caro e requer um disco rígido devidamente mantido — o disco rígido é o ponto de falha mais comum em unidades PCU 50 em ambientes de produção.
Para a grande maioria das operações padrão de máquinas-ferramentas, o HMI Embutido do PCU 20 fornece tudo o que o operador da máquina e o engenheiro de manutenção precisam: gerenciamento de programas de peça, compensação de ferramentas, acesso a parâmetros da máquina, displays de diagnóstico e relatórios de produção.
O PCU 50 é apropriado quando o fabricante da máquina especificou HMI Avançado para programação gráfica, simulação 3D ou pacotes de software Siemens específicos que não rodam em HMI Embutido.
Quando a especificação original da máquina utilizou um PCU 20, a substituição por uma variante PCU 20 igual ou compatível (usando o arquivo ABB do original) é a estratégia de manutenção correta.
A atualização para um PCU 50 para substituir um PCU 20 defeituoso é possível em princípio, mas requer instalação de software diferente, montagem física diferente e potencialmente fiação MPI/painel do operador diferente — tornando-a uma tarefa de comissionamento em vez de uma substituição direta.
P1: O -1AA1 tem um processador de 233MHz. Ele é compatível com versões de software de revisão superior projetadas para variantes de PCU 20 mais rápidas, como o -1AA2 de 333MHz?
Todas as variantes de hardware do PCU 20 — do original -0AA0 de 166MHz até o -1AA3 de 500MHz — executam as mesmas versões de software HMI Embutido (até e incluindo V6.5).
A velocidade do processador afeta a rapidez com que o HMI responde à entrada do usuário e a velocidade das atualizações de tela, mas não limita a compatibilidade de versão de software.
Um 6FC5210-0DF00-1AA1 a 233MHz pode executar o mesmo software HMI Embutido V6.5 que a variante -1AA2 de 333MHz — a diferença de desempenho é observável na responsividade da UI, mas não afeta a compatibilidade funcional.
A capacidade de Flash de 16MB determina a contagem de idiomas, não a velocidade do processador.
P2: Ao substituir um PCU 20 defeituoso por um 6FC5210-0DF00-1AA1, a NCU precisa ser reconfigurada?
Não. A NCU armazena sua própria configuração independentemente — os dados da máquina NC, parâmetros de acionamento, programa PLC e configurações de eixo residem na NCU, não no PCU 20. A substituição do PCU 20 não afeta a configuração armazenada da NCU.
O que deve ser restaurado no novo PCU 20 são os dados do lado HMI: textos de alarme no idioma correto, dados de máquina de exibição (parâmetros da série MD 9000 que controlam o comportamento do HMI), personalizações de tela OEM e a instalação de idioma.
Se um arquivo de backup ABB foi criado a partir do PCU 20 original, carregá-lo na unidade de substituição restaura tudo isso em uma única operação.
P3: O PCU 20 não tem disco rígido. Onde os programas de peça e os dados de ferramenta são armazenados em uma máquina que usa esta unidade?
O próprio Flash do PCU 20 armazena o software operacional e a configuração HMI, mas não se destina ao armazenamento regular de programas de peça durante a produção.
Os programas de peça são tipicamente armazenados na própria memória com backup SRAM da NCU (acessível através do gerenciador de programas do PCU 20), em um cartão PCMCIA ou CF inserido no PCU 20, em uma unidade de rede via conexão Ethernet do PCU 20 (NetworkManager), ou transferidos via RS-232 DNC para um servidor DNC externo.
Grandes bibliotecas de programas de peça que excedem a memória onboard da NCU são mais comumente gerenciadas via conexão de rede. Os dados da ferramenta são armazenados nos dados da máquina e nas tabelas de gerenciamento de ferramentas da NCU, não no PCU 20.
P4: O 6FC5210-0DF00-1AA1 foi descontinuado. Quais são as opções para manter máquinas que ainda o utilizam?
Três opções práticas existem para manter máquinas 810D/840D com unidades PCU 20.
Primeiro, adquirir unidades 6FC5210-0DF00-1AA1 testadas e em bom estado (ou variantes de revisão superior compatíveis, como o -0AA2 ou -1AA2) do mercado de excedentes de eletrônicos industriais — esta é a abordagem dominante e o estoque permanece disponível em fornecedores especializados de peças de reposição CNC.
Segundo, reparo de placa do PCU 20 por empresas especializadas em reparo de CNC, que podem restaurar a memória Flash, substituir componentes de processador defeituosos ou reparar seções de fonte de alimentação. Terceiro, migração de plataforma para um SINUMERIK 840D sl ou 828D (linha de produtos atual da Siemens), que envolve um comissionamento abrangente e é tipicamente tratado como um projeto de modernização da máquina em vez de um reparo de manutenção.
P5: O 6FC5210-0DF00-1AA1 pode ser usado de forma intercambiável com o -0AA1 (166MHz/16MB Flash) ou o -0AA2 (266MHz/16MB Flash)?
Todas as três variantes — -0AA1, -1AA1 e -0AA2 — têm a mesma capacidade de Flash de 16MB e 32MB de DRAM, tornando-as compatíveis com as mesmas imagens ABB de 16MB e as mesmas configurações de idioma.
Um arquivo ABB gerado a partir de uma variante pode ser carregado em qualquer outra variante de Flash de 16MB.
O fator de forma físico do PCU 20 e o pinout do conector são os mesmos em todas as versões de hardware do PCU 20, permitindo a intercambialidade física na montagem do painel do operador.
A diferença prática é a velocidade do processador (166/233/266MHz), que afeta o tempo de resposta do HMI, mas não a compatibilidade funcional.
O -1AA1 (233MHz/16MB) é geralmente preferível como substituto para um -0AA1 defeituoso (166MHz/16MB) porque oferece desempenho de UI mais rápido com compatibilidade de software idêntica.
