Computador de controlo numérico 6FC5210-0DF00-1AA1

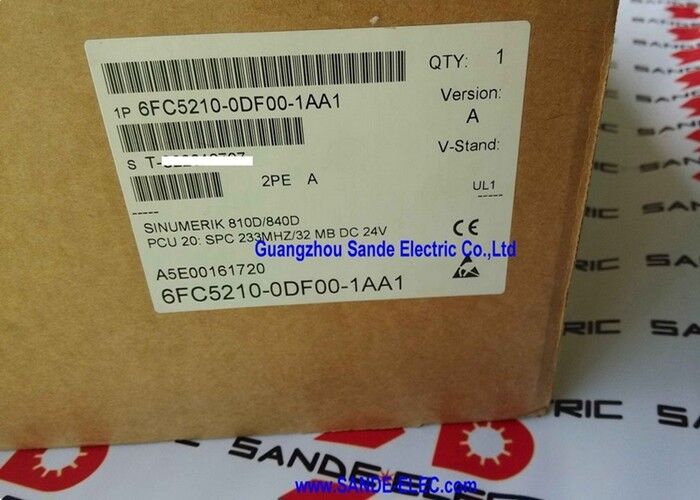

6FC5210-0DF00-1AA1 | Unidade de controle do painel SINUMERIK PCU 20 - 233 MHz / 32 MB DRAM / 16 MB Flash / 24VDC / SINUMERIK 810D / 840D CNC

PCU 20 — A unidade de computação IHM dentro do SINUMERIK 810D/840D

Os SINUMERIK 810D e 840D são sistemas CNC de alto desempenho amplamente utilizados em centros de usinagem, centros de torneamento, retificadoras e linhas de transferência. Dentro desses sistemas, a 6FC5210-0DF00-1AA1 PCU 20 (Panel Control Unit) fornece a camada de computação do painel do operador - ela executa o software SINUMERIK HMI, gerencia a interface do operador e se comunica com a NCU (Numerical Control Unit) através do backplane interno do SINUMERIK.

A PCU é uma unidade fisicamente distinta da NCU. A NCU lida com computação CNC em tempo real – interpolação de eixos, execução de PLC e comunicação servo. A PCU 20 lida com tudo o que o operador da máquina vê e interage: exibições de dados de ferramentas, edição de programas, telas de status e entrada manual de dados. Esta separação funcional significa que o ambiente de computação IHM pode ser substituído ou atualizado independentemente do próprio controlador CNC.

O 6FC5210-0DF00-1AA1 é a variante de processador de 233 MHz do PCU 20, equipado com 32 MB DRAM e 16 MB de memória flash – a configuração usada em instalações de máquinas-ferramenta 810D e 840D de geração intermediária que requerem operação SINUMERIK HMI no painel do operador.

Especificações principais

32 MB DRAM + 16 MB Flash — Recursos de computação para a camada HMI

A DRAM de 32 MB do PCU 20 fornece memória de trabalho em tempo de execução para a aplicação IHM – listas de programas ativos, tabelas de ferramentas e parâmetros mantidas na RAM para exibição rápida e execução de software IHM. O flash de 16 MB armazena o software operacional – a imagem da aplicação SINUMERIK HMI, arquivos de configuração específicos da máquina e dados retidos que devem sobreviver aos ciclos de energia sem bateria reserva.

O processador de 233 MHz é suficiente para as tarefas de exibição do SINUMERIK HMI para as quais esta unidade foi projetada. Os operadores de máquinas-ferramenta interagem com a PCU 20 através do painel do operador SINUMERIK, que se conecta ao display e à interface do teclado da PCU — a PCU processa todos os eventos de entrada e atualiza a tela sem depender do processamento CNC em tempo real da NCU.

Cenários de aplicação

Centro de usinagem SINUMERIK 840D — substituição da PCU:Um centro de usinagem executando um sistema CNC SINUMERIK 840D desenvolve uma falha na PCU: a exibição da IHM falha, o painel do operador não responde ou a PCU não consegue inicializar. A substituição do 6FC5210-0DF00-1AA1 restaura a funcionalidade do painel do operador. A NCU continua mantendo a configuração da máquina; a PCU substituta é configurada para reconectar-se à NCU sem perda de dados do eixo da máquina.

Restauração da IHM do centro de torneamento SINUMERIK 810D:Um centro de torneamento com controle SINUMERIK 810D perde a capacidade da IHM devido a falha da PCU. O 6FC5210-0DF00-1AA1 é um substituto direto para a mesma variante da PCU 20, restaurando a tela do operador, a capacidade de edição do programa e o feedback do status da máquina sem exigir a substituição da NCU.

Caminho de atualização do painel:Os operadores de máquinas relatam resposta lenta da IHM em uma instalação 810D mais antiga. A atualização do PCU 20 de uma variante mais lenta para o 6FC5210-0DF00-1AA1 de 233 MHz melhora a atualização da tela e a resposta de entrada de parâmetros sem modificar o CNC da máquina ou a configuração do eixo.

Perguntas frequentes

Q1: Qual é a diferença entre a PCU 20 e a PCU 50 no sistema SINUMERIK 810D/840D?

Ambas são unidades de controle de painel para o SINUMERIK 810D/840D, mas a PCU 50 é uma unidade de especificação superior com significativamente mais poder de computação, maior RAM e uma unidade de disco rígido ou opção de armazenamento CompactFlash em comparação com o armazenamento baseado em flash da PCU 20. A PCU 50 (6FC5210-0DF01-0AA0 e similares) suporta funções HMI mais avançadas e maior capacidade de dados. A PCU 20 (6FC5210-0DF00-1AA1) é a variante compacta baseada em flash adequada para requisitos de IHM de centro de usinagem padrão sem as demandas de maior capacidade que justificam uma PCU 50.

Q2: O 6FC5210-0DF00-1AA1 pode ser usado com sistemas SINUMERIK 810D e 840D?

Sim. A PCU 20 é compatível com os sistemas CNC SINUMERIK 810D e 840D. O hardware da NCU difere entre 810D e 840D (diferentes módulos NCU), mas a PCU 20 se conecta a ambos através da mesma interface. A configuração do software IHM na PCU 20 é definida para corresponder ao tipo de NCU conectada e à configuração da máquina.

Q3: O programa da máquina-ferramenta e os dados dos parâmetros estão armazenados na PCU 20?

Os dados do programa de peça e os parâmetros do CNC são distribuídos pela PCU e pela NCU. Os parâmetros ativos do CNC e a configuração dos eixos residem na NCU. Os dados no nível da IHM — listas de programas, tabelas de dados de ferramentas exibidas através do painel do operador e configuração da IHM — são gerenciados pela PCU. Ao substituir uma PCU 20, os parâmetros dos eixos da máquina na NCU não são afetados; apenas a configuração específica da IHM na PCU precisa ser restaurada do backup.

Q4: Que tipo de painel do operador se conecta ao 6FC5210-0DF00-1AA1?

A PCU 20 se conecta às unidades frontais do painel de operação SINUMERIK 810D/840D — especificamente OP 010, OP 012, OP 015 ou variantes equivalentes de painel de operação que foram contemporâneas à geração PCU 20. A conexão transporta o sinal do display, a interface do teclado e a comunicação USB ou MPI entre a PCU e o painel do operador. O tipo de conector físico e a especificação do cabo são definidos pela documentação de hardware do SINUMERIK 810D/840D para o painel de operação específico instalado na máquina.

P5: Qual software é necessário para configurar ou restaurar a PCU 20 após a substituição?

Após a substituição da PCU, o software SINUMERIK HMI e a configuração específica da máquina devem ser carregados na nova PCU. O procedimento de restauração utiliza um backup do software do sistema SINUMERIK — normalmente criado durante o comissionamento da máquina e armazenado na porta USB do painel do operador ou em um PC usando ferramentas do software do sistema SINUMERIK. O procedimento específico está documentado no manual de comissionamento do SINUMERIK 810D/840D. Usar um backup verificado da máquina original é o caminho de restauração mais confiável.
