Controlador lógico programável PLC
>
|
| Lugar de origem | Alemanha |
| Marca | SIMENS |
| Certificação | CE RoHS |
| Número do modelo | 6FC5312-0DA01-0AA0 |

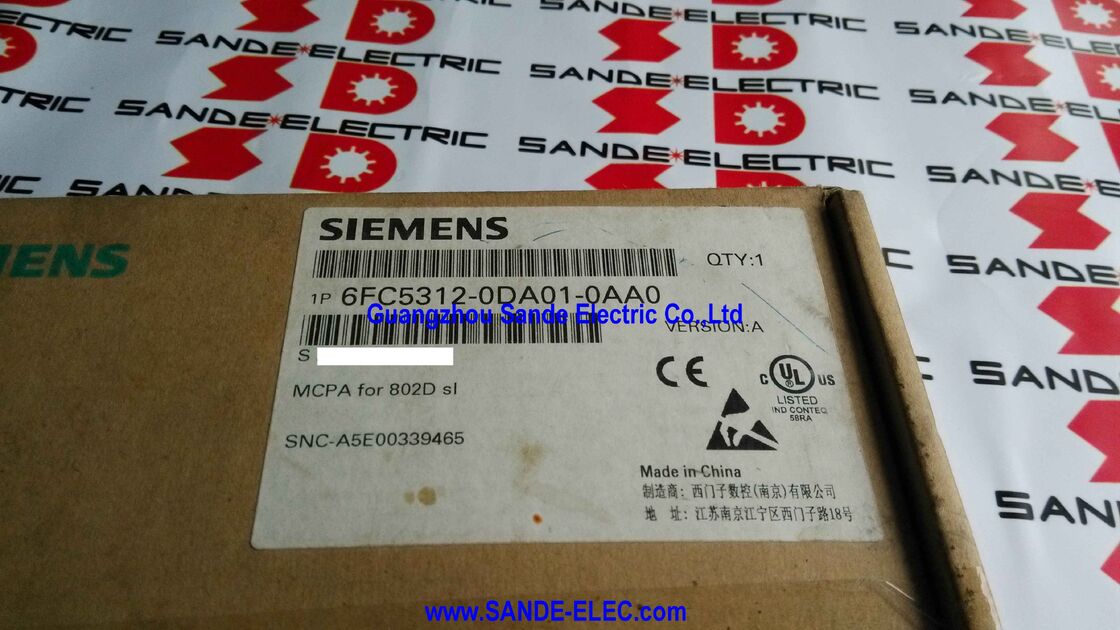

O Siemens 6FC5312-0DA01-0AA0 é o MCPA — um módulo compacto, mas funcionalmente importante, no sistema CNC SINUMERIK 802D sl.
A designação MCPA abrange suas duas funções em um único nome: interface do Painel de Controle da Máquina (conexão do MCP via cabo flat) e saída analógica (referência do eixo ±10V).
Essas duas funções compartilham um módulo físico porque aparecem juntas no mesmo cenário de instalação CNC: o Painel de Controle da Máquina 802D sl é montado diretamente adjacente à unidade de exibição, conectado através deste módulo de interface, e a mesma instalação normalmente usa um acionamento de eixo analógico que requer a saída de comando ±10V que o MCPA fornece simultaneamente.
O SINUMERIK 802D sl é o controle CNC de entrada a médio alcance da Siemens para máquinas de fresagem e torneamento, posicionado para fornecer capacidade CNC completa a níveis de hardware econômicos.
Em muitas máquinas-ferramentas equipadas com o 802D sl, o acionamento do eixo é um inversor de frequência variável analógico (VFD) ou um servo acionamento analógico — uma tecnologia madura que aceita uma tensão entre −10V e +10V como sua referência de velocidade.
A saída analógica do MCPA entrega essa referência ±10V diretamente do CNC 802D sl, traduzindo a velocidade do eixo programada (comando S no programa NC) em uma tensão analógica que o acionamento do eixo executa.
Sem o MCPA, duas funções ficam indisponíveis simultaneamente: o eixo analógico não pode ser comandado pelo CNC, e o MCP 802D sl (o painel do operador da máquina com botões de eixos manuais, controle de override do eixo e override de avanço) não pode ser conectado através de seu caminho dedicado de cabo flat.
O MCPA é, portanto, um componente necessário em qualquer instalação 802D sl que utilize um eixo analógico e o MCP padrão.
| Parâmetro | Valor |
|---|---|
| Saída Analógica | 1 × ±10V (referência do eixo) |
| Interface MCP | Cabo flat para 6FC5303-0AF30-1AA0 |
| Interface PCU | Conector X110 |
| Peso | 0,30 kg |
| Origem | China |
| CNC Compatível | SINUMERIK 802D sl |
| MCP Compatível | 6FC5303-0AF30-1AA0 |
| Status | Peça de reposição |
O sinal ±10V é a linguagem analógica universal entre um controle CNC e um acionamento de eixo analógico. Quando o operador da máquina ou o programa NC comanda uma velocidade de eixo — digamos, 3000 RPM para uma operação de fresagem — o CNC 802D sl calcula a tensão de saída apropriada com base na velocidade máxima configurada do eixo, a escala proporcionalmente e emite essa tensão do terminal de saída analógica do MCPA.
Se a velocidade máxima configurada for 6000 RPM e a velocidade comandada for 3000 RPM, a saída é +5V. A direção de rotação do eixo (M03 para frente, M04 para trás em G-code padrão) é representada pela polaridade: tensões positivas para uma direção, negativas para a outra.
O acionamento do eixo — que pode ser um Siemens MICROMASTER, um Siemens G120 ou um VFD de terceiros — recebe essa tensão em seu terminal de entrada analógica, a converte em um comando de frequência ou torque para seu motor e executa o eixo na velocidade comandada.
Todo o controle de velocidade do eixo em malha fechada reside no acionamento e no motor; o papel do CNC é simplesmente fornecer o ponto de ajuste de tensão.
Esta interface analógica de eixo tem sido usada em sistemas CNC de máquinas-ferramentas por décadas e permanece totalmente prática para centros de usinagem onde a velocidade do eixo não precisa mudar dezenas de vezes por segundo ou requerer regulação de velocidade em malha fechada do CNC.
Para regulação de velocidade do eixo dentro do loop de controle do CNC, uma interface digital de acionamento (como PROFIBUS ou DRIVE-CLiQ) fornece desempenho superior, mas a abordagem analógica ±10V é econômica e confiável para a maioria das aplicações de eixo de máquinas-ferramentas de uso geral.
O Painel de Controle da Máquina (MCP) SINUMERIK 802D sl é a fileira de botões, interruptores e controles de override que o operador da máquina usa durante a usinagem — partida e parada do eixo, parada de avanço, partida de ciclo, teclas de eixos de jog e mostradores de override. Na arquitetura 802D sl, o MCP (6FC5303-0AF30-1AA0) é instalado verticalmente adjacente à unidade de exibição e se conecta ao módulo MCPA via um cabo flat incluído com o MCP.
Este cabo flat transporta os sinais de todos os botões e controles do MCP para o módulo MCPA, que por sua vez se conecta à interface X110 do PCU 802D sl.
O PCU lê as entradas do painel do operador através desta conexão e as integra na lógica operacional da máquina — interpretando o botão de partida de ciclo como um comando de execução de programa, o mostrador de override de avanço como um modificador de velocidade de eixo em tempo real e as teclas de jog como comandos de movimento manual.
O design mecânico do MCPA garante que a conexão do cabo flat seja protegida e que o módulo seja instalado com segurança na arquitetura do sistema 802D sl.
O módulo se conecta ao PCU na posição X110, estabelecendo tanto o circuito de saída analógica quanto o caminho de dados do MCP através de uma única placa de interface compacta.
Em uma instalação completa SINUMERIK 802D sl, o módulo MCPA ocupa uma posição definida na arquitetura do sistema. O PCU (Panel Processing Unit) 802D sl é a unidade central de hardware CNC contendo o processador NC, PLC e todas as interfaces.
O MCPA se conecta à interface X110 do PCU. O MCP se conecta ao MCPA via cabo flat. O acionamento de eixo analógico se conecta ao terminal de saída analógica do MCPA (±10V, tipicamente através de um cabo blindado para a entrada analógica do acionamento).
A configuração de parâmetros do 802D sl define a relação entre as velocidades programadas do eixo e a tensão de saída analógica do MCPA — a velocidade máxima do eixo correspondendo a ±10V em escala total, a velocidade mínima e a polaridade da tensão para cada direção do eixo.
Esses parâmetros são definidos durante a comissionamento da máquina e registrados no backup dos dados da máquina.
Q1: O MCPA pode ser usado com qualquer acionamento de eixo analógico, ou apenas com acionamentos Siemens?
A saída analógica ±10V do MCPA é uma interface padrão da indústria aceita por praticamente todos os acionamentos de frequência variável e acionamentos servo analógicos de qualquer fabricante.
Siemens MICROMASTER, Siemens G120, série ABB ACS, Yaskawa V1000 e J1000, série Mitsubishi FR-A e a maioria das outras marcas de VFD convencionais aceitam uma referência de velocidade analógica ±10V em seus terminais AI (entrada analógica).
O MCPA não executa nenhum protocolo específico do acionamento — ele emite uma simples tensão analógica. A sensibilidade e a impedância da entrada analógica do acionamento devem ser verificadas em relação à especificação de saída do MCPA durante o projeto da máquina.
Q2: O que acontece se o módulo MCPA falhar em uma máquina em funcionamento?
A falha do MCPA geralmente produz dois efeitos simultâneos: o acionamento de eixo analógico perde seu comando de velocidade (a tensão de saída cai para zero ou se torna indefinida, o que a maioria dos VFDs responde parando ou falhando), e as entradas de botões e override do MCP se tornam não funcionais (o CNC não consegue ler as entradas do painel do operador).
O 802D sl gerará mensagens de falha correspondentes — falha do acionamento do eixo do lado do acionamento e potenciais erros de comunicação do MCP do lado do controle. A operação da máquina para. A substituição por um módulo MCPA novo ou recondicionado e a restauração a partir do backup dos dados da máquina restauram a função normal.
Q3: O módulo MCPA é programável pelo usuário, ou opera automaticamente a partir da saída de comando do eixo do CNC?
O próprio MCPA não contém lógica programável pelo usuário — é um módulo de interface de hardware que converte a saída digital de velocidade do eixo do PCU 802D sl em uma tensão analógica e roteia os sinais do MCP.
Todos os cálculos de velocidade do eixo e a lógica de controle residem no processador NC do CNC 802D sl e são configurados através de parâmetros de dados da máquina durante o comissionamento.
O MCPA simplesmente executa a saída de tensão que o CNC comanda.
Nenhuma atualização de firmware ou programação do próprio módulo MCPA é necessária ou possível.
Q4: O 802D sl pode operar com um acionamento de eixo PROFIBUS ou digital sem usar o MCPA?
Se a máquina usar um acionamento de eixo digital conectado ao 802D sl via PROFIBUS (em vez de analógico ±10V), o comando de velocidade do eixo viaja pelo barramento de campo PROFIBUS e nenhuma saída analógica ±10V é necessária.
No entanto, se o MCP 802D sl (6FC5303-0AF30-1AA0) ainda for usado, o MCPA ainda pode ser necessário para a interface de cabo flat do MCP, mesmo que a saída analógica do eixo não seja utilizada.
A arquitetura do sistema depende se a conexão do MCP e a saída analógica são necessárias — isso é definido durante o projeto e comissionamento da máquina.
Q5: O MCPA é listado como peça de reposição. Isso significa que não estava disponível como um produto novo?
A designação "peça de reposição" na descrição do produto Siemens reflete que o MCPA não é um item comprável isoladamente para novas construções de máquinas no sentido típico — máquinas com sistemas CNC 802D sl são entregues com o MCPA já instalado.
A listagem de peças de reposição torna o MCPA disponível para substituição em caso de falha em instalações 802D sl existentes.
A Siemens mantém a disponibilidade de peças de reposição para seus sistemas CNC por um período definido após o fim das vendas ativas de produtos, garantindo que os proprietários de máquinas possam obter componentes de substituição para manutenção ao longo da vida útil da máquina.
