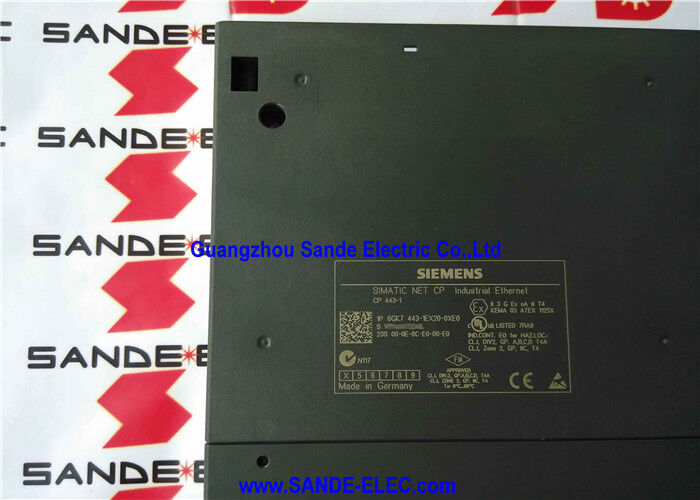

Siemens 6GK7443-1EX20-0XE0 | Processador de Comunicações CP 443-1 — Ethernet Industrial S7-400, Dupla RJ45 10/100 Mbit/s, Controlador PROFINET IO, 128 Conexões, SNMP V2 / DHCP / Diagnóstico Web

Visão Geral

O Siemens 6GK7443-1EX20-0XE0 é o processador de comunicações CP 443-1 para o SIMATIC S7-400 — o módulo de interface Ethernet industrial que conecta o rack S7-400 PLC diretamente a redes Ethernet de 10/100 Mbit/s, atuando simultaneamente como um controlador PROFINET IO para sistemas de E/S distribuídos.

Na hierarquia de módulos S7-400, o CP 443-1 é conectado ao backplane ao lado dos módulos de CPU e carrega toda a carga de comunicação de rede independentemente da CPU, descarregando o processamento de protocolos Ethernet para que a CPU permaneça focada na execução de seu programa PLC sem que a sobrecarga de comunicação degrade o desempenho do ciclo de varredura.

A característica de hardware mais distintiva da variante EX20 é seu switch integrado de dois portas em tempo real, construído em torno do chip ERTEC 400.

As duas portas RJ45 não são duas conexões de rede independentes — elas compartilham um único endereço IP e formam um switch que permite que o módulo participe de topologias lineares (daisy-chain) e em anel sem um switch externo.

Isso é diretamente relevante para instalações PROFINET IO, onde a topologia linear através de conexões de dispositivo a dispositivo reduz o custo de hardware e o espaço no gabinete em comparação com arquiteturas com fiação em estrela que exigem um switch central em cada nível.

A topologia em anel, quando combinada com o Media Redundancy Protocol (MRP), permite que a rede se recupere automaticamente de uma falha única de cabo ou switch, mantendo os dispositivos PROFINET IO online durante condições de falha.

Com 128 conexões ativas em modo multiprotocolo, o CP 443-1 EX20 pode manter simultaneamente uma mistura de conexões de troca de dados S7, conexões de soquete TCP/IP abertas, links de controlador PROFINET IO e sessões SEND/RECEIVE com dispositivos compatíveis com S5 — todas ativas simultaneamente e todas gerenciadas independentemente pelo próprio processador do CP.

O CP aparece para a CPU S7-400 como um módulo padrão no rack, com a troca de dados tratada através de áreas de memória de CPU compartilhadas definidas no NetPro durante a configuração.

Especificações Chave

Serviços de Comunicação — O Que Cada Modo Oferece

O valor do CP 443-1 em uma rede de planta vem da amplitude dos modos de comunicação que ele suporta simultaneamente. Cada modo serve a um propósito de integração distinto:

Comunicação S7 (PUT/GET) é o protocolo nativo de troca de dados Siemens-para-Siemens.

Ele permite que as CPUs S7-400 leiam e escrevam dados diretamente em outros controladores S7 — S7-300, S7-400 ou S7-1500 via gateway — usando blocos de programa PUT e GET.

Este é o padrão para coordenação inter-PLC em linhas de produção multicontroladoras, onde um controlador precisa ler valores de processo ou escrever setpoints para outro controlador através da rede da planta.

Fetch/Write fornece compatibilidade retroativa com sistemas SIMATIC S5 legados que usam o modelo de conexão mais antigo S5.

Em plantas onde coexistem sistemas S7-400 e S5 mais antigos, a capacidade Fetch/Write do CP 443-1 mantém a comunicação com o hardware legado sem exigir equipamentos de conversão de protocolo.

SEND/RECEIVE (comunicação aberta) implementa conexões de soquete TCP/IP ou ISO para comunicação com sistemas não-Siemens — servidores SCADA, plataformas MES, sistemas de qualidade, pontos de integração ERP e controladores de terceiros que se comunicam via Ethernet padrão.

Os blocos de função SEND e RECEIVE no programa da CPU S7-400 lidam com a passagem de dados para e do CP para essas conexões.

Controlador PROFINET IO conecta sistemas de E/S distribuídos — ET 200S, ET 200M, ET 200SP, drives compatíveis com PROFINET e instrumentos — diretamente à CPU S7-400 via rede Ethernet, sem a necessidade de uma infraestrutura de barramento de campo PROFIBUS separada.

O CP 443-1 EX20 gerencia a troca cíclica de dados de E/S com até 32 dispositivos PROFINET IO que suportam inicialização priorizada, e lida com toda a comunicação em tempo real PROFINET independentemente do ciclo do programa da CPU.

Switch Integrado ERTEC 400 — Topologia e Redundância

O chip ERTEC 400 dentro do CP 443-1 EX20 é o mesmo silício usado nos switches industriais SCALANCE X da Siemens para aplicações PROFINET.

Sua integração no módulo CP significa que as duas portas RJ45 no painel frontal do módulo são portas de switch gerenciadas que compartilham o único endereço Ethernet do módulo — não duas interfaces de rede separadas.

Em uma topologia linear, as duas portas do CP se conectam ao dispositivo à frente e atrás em uma daisy chain, criando um único segmento Ethernet que percorre vários dispositivos sem exigir um switch com fiação em estrela em cada nó.

Em uma topologia em anel (quando o MRP está ativado), a segunda porta do último dispositivo se conecta de volta ao primeiro, formando um anel fechado.

O padrão MRP define como um dispositivo no anel atua como Gerente de Anel, monitorando continuamente a integridade do anel e ativando um caminho alternativo em menos de 200 milissegundos quando uma quebra no anel é detectada.

Para sistemas PROFINET IO onde manter a continuidade da comunicação de E/S é importante — particularmente em aplicações onde a perda de dados de sensor ou atuador durante uma falha pode criar problemas de segurança ou problemas de qualidade de processo — a topologia em anel com MRP fornece um mecanismo de redundância econômico que usa apenas os cabos e portas já presentes na instalação.

Lista de Controle de Acesso IP — Segurança na Camada de Rede

A função de lista de controle de acesso IP (ACL) permite que o CP 443-1 aceite ou rejeite conexões de entrada de endereços IP específicos ou faixas de endereços IP.

Isso fornece um controle de acesso na camada de rede que limita quais sistemas externos podem iniciar conexões com a CPU S7-400 via CP.

Em um ambiente de planta onde a rede OT (Tecnologia Operacional) se conecta a sistemas de TI corporativos ou infraestrutura de nuvem, uma ACL IP no CP cria um perímetro definido: apenas servidores SCADA, estações de engenharia e sistemas HMI com endereços IP configurados podem estabelecer conexões, enquanto todo o outro tráfego de rede é bloqueado no CP.

Isso não substitui uma arquitetura de rede adequadamente projetada com firewalls e segmentação de rede, mas fornece uma camada adicional significativa de proteção contra acesso não intencional ou malicioso ao PLC através da interface Ethernet.

FAQ

Q1: O CP 443-1 EX20 possui duas portas RJ45. Ele pode se conectar a duas sub-redes diferentes simultaneamente?

Não. As duas portas RJ45 são portas no switch ERTEC 400 integrado do módulo e compartilham um único endereço IP — elas não são duas interfaces de rede independentes em sub-redes diferentes. Ambas as portas pertencem ao mesmo segmento Ethernet.

O design de porta dupla suporta topologias lineares e em anel dentro de uma única rede. Para comunicação multi-sub-rede (conectando o S7-400 a várias redes independentes), seriam necessários vários módulos CP 443-1 instalados no mesmo rack S7-400.

Q2: O número máximo de conexões ativas é listado como 128. Como isso se distribui entre os diferentes modos de comunicação?

O limite de 128 conexões é o total em todos os modos de protocolo ativos simultaneamente.

A alocação entre comunicação S7, SEND/RECEIVE ISO-on-TCP/ISO/UDP e PROFINET IO é configurada no NetPro e consumida do pool compartilhado. Conexões de dispositivos PROFINET IO consomem do mesmo pool que outras conexões.

A alocação real depende dos requisitos específicos da aplicação — um sistema com muitos dispositivos PROFINET IO consome mais conexões do pool, deixando menos disponíveis para S7 e SEND/RECEIVE simultaneamente.

O manual de operação do CP 443-1 fornece tabelas detalhadas de orçamento de conexões para planejar a configuração máxima.

Q3: O CP 443-1 EX20 pode ser usado com CPUs redundantes S7-400H?

Sim, o EX20 pode ser usado como um módulo de substituição em configurações H-CPU, incluindo com H-CPUs executando firmware V4.0 e superior.

No entanto, existem limitações: o modo SSEND/SRECV na interface SEND/RECV não é suportado com H-CPUs, e PROFINET IO não é suportado com H-CPUs.

Para aplicações de sistema H que exigem PROFINET IO, a variante CP avançada deve ser especificada. A comunicação S7 e o SEND/RECEIVE padrão em outros modos funcionam corretamente com H-CPUs.

Q4: Qual software de configuração é necessário para configurar o CP 443-1 EX20?

O CP 443-1 EX20 é configurado usando o SIMATIC STEP 7 (Classic) com a ferramenta de configuração de rede NetPro.

No STEP 7, o módulo CP é adicionado à configuração de hardware do S7-400, e então o NetPro é usado para definir as conexões — S7, SEND/RECEIVE, atribuições PROFINET IO e todos os parâmetros de rede, incluindo endereço IP, sub-rede, configurações DHCP e a lista de controle de acesso IP.

O TIA Portal não configura nativamente o CP 443-1 EX20 para S7-400; o STEP 7 Classic permanece a ferramenta apropriada para esta geração de módulo.

Q5: O 6GK7443-1EX20-0XE0 foi descontinuado. Qual é o sucessor recomendado?

A Siemens recomenda o CP 443-1 EX31 (6GK7443-1EX31-0XE0) como sucessor do EX20.

O EX31 mantém o mesmo conjunto básico de recursos e interface física (dupla RJ45, switch baseado em ERTEC), ao mesmo tempo em que adiciona uma placa de circuito revestida para operação em temperaturas ambientes de até 70°C — mais ampla que a faixa de operação padrão do EX20.

O EX31 é um substituto direto para o EX30 e EX20 na maioria das aplicações.

Para novos projetos S7-400, a Siemens também recomenda avaliar o caminho de migração para S7-1500 com sua integração PROFINET nativa, que elimina a necessidade de um módulo CP separado.
