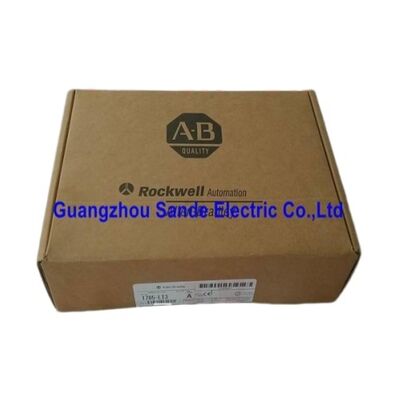

Módulos de processador 1785-LT3 1785LT3 1785-LT3

1785-LT3∙ PLC-5/12 Processador 6K Word SRAM / 1×DH+ / 1×Remote I/O / 2.5A @ 5VDC / Descontinuado

PLC-5/12

A família de processadores PLC-5 abrangeu uma ampla gama de capacidades de memória e contagens de canais de comunicação, desde as variantes menores 5/11 e 5/12 no extremo de entrada até as variantes 5/60 e 5/80 no topo.O 1785-LT3 (PLC-5/12) fica perto do nível de entrada: 6K palavras de programa e memória de dados, um canal DH + e um canal de E/S remoto.

Para o contexto em relação aos maiores processadores PLC-5 descritos nesta gama de produtos, o PLC-5/12 tem 6K palavras em comparação com 64K palavras no PLC-5/60.Tem um canal DH+ (compartilhado com o RIO) em comparação com quatro canais DH+/RIO independentes no 5/60O PLC-5/12 é assim bem posicionado em aplicações de controlo de máquinas menores e mais simples, secções de transportador, células de máquina independentes,Estações de processamento dedicadas, onde a memória total de programas e dados se enquadra no limite de 6K e um canal de comunicação atende a todas as necessidades de rede.

A corrente de retroplano de 2,5 A a 5VDC é o orçamento de potência disponível para o rack de E/S. A selecção do módulo de E/S deve ter em conta este limite;um rack totalmente ocupado com muitos módulos analógicos pode aproximar-se da capacidade de fornecimento.

Principais especificações

DH+ e I/O remoto ¢ Um canal, duas funções

O 1785-LT3 fornece um canal de comunicação que pode operar como DH+ ou Remote I/O:

DH+ (Data Highway Plus): O PLC-5/12 conecta-se a um segmento de rede DH+ para acesso de programação, troca de dados peer-to-peer com outros controladores PLC-5, e comunicação HMI (terminais do PanelView,SCADA através do gateway 1784-KT).

E/S remoto:O PLC-5/12 varre os racks de E/S remotos conectados através do cabo de E/S remoto.distribuição de módulos de E/S em secções da máquina fisicamente separadas do painel de comando principal.

Cenários de aplicação

Controle da máquina independente:Um programa dedicado de 6K lida com uma única função da máquina, um ciclo de impressão por punção, um circuito de controlo de velocidade do transportador, uma sequência de estações de abastecimento.O canal DH + liga o PLC-5/12 a uma estação de trabalho de programação e um terminal de operador do PanelView.

Extensão remota de E/S:O painel de controle principal contém o rack de CPU PLC-5/12; um rack de E/S remoto na máquina coleta o sensor de campo e a fiação do atuador.O canal I/O remoto no 1785-LT3 digitaliza o rack remoto como parte do ciclo de digitalização normal.

Substituição em sistemas PLC-5/12 instalados:O 1785-LT3 aparece em máquinas e processos instalados nos anos 1990 e 2000 que permanecem em produção.comportamento da rede DH+ do sistema instalado.

Perguntas frequentes

Q1: Qual é a contagem máxima de E/S para o PLC-5/12 1785-LT3?

O PLC-5/12 suporta uma contagem máxima de pontos de E/S definida com base no tamanho da memória e na tabela de imagem de E/S. Com 6K de palavras de memória, a tabela de imagem de E/S utilizável é menor do que nas variantes maiores do PLC-5.O limite de capacidade específica de E/S deve ser confirmado na ficha de dados do produto PLC-5/12 ∙ é significativamente inferior à capacidade de 3072 pontos do PLC-5/60.Para as instalações que necessitam de I/O alargado, os racks de I/O remotos ligados através do canal RIO único fornecem capacidade de I/O adicional dentro dos limites de endereçamento do 1785-LT3.

P2: Que software de programação é usado para o 1785-LT3?

RSLogix 5 é o ambiente de programação para a família PLC-5, incluindo o PLC-5/12.ou através do adaptador USB-DH+ 1784-U2DHP para laptops de programação modernosO programa é armazenado na SRAM de 6K; o backup da bateria preserva o programa através da perda de energia.

P3: O 1785-LT3 pode comunicar diretamente numa rede EtherNet/IP?

O 1785-LT3 fornece DH + e Remote I / O como seus canais de comunicação nativos.O canal DH+ permite acesso de programação e comunicação entre pares com outros controladores PLC-5 e SLC 500 compatíveis com DH+ no mesmo segmento.

P4: Quanto tempo dura a bateria SRAM, e o que acontece em caso de falha?

O processador PLC-5 usa uma bateria de lítio para reter programas e dados na SRAM durante a perda de energia.Um indicador BATT acende quando a tensão da bateria cai abaixo do limiar de retençãoEm caso de falha da bateria com perda de energia, todos os conteúdos da SRAM ¢ programa e dados ¢ são perdidos.Os módulos de backup EEPROM (quando compatíveis com o 1785-LT3) fornecem armazenamento de programas não volátil para recuperação automática de programas no momento da ligação.

P5: Como se compara o PLC-5/12 (1785-LT3) com o PLC-5/15?

O PLC-5/12 possui memória de usuário de 6K palavras e um canal DH + / RIO. O PLC-5/15 fornece mais memória (normalmente 8K ou superior dependendo da variante) e pode oferecer dois canais de comunicação.Para instalações que necessitem de mais espaço de programação ou comunicação de dois canais, são mais adequadas as variantes PLC-5/15 ou PLC-5 maiores.30) identifica directamente a classe de memória e capacidade.
