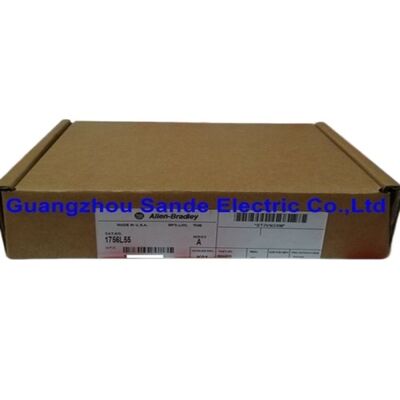

ControlLogix Processador 1756L55 1756 L55 1756L55

1756-L55 | Processador ControlLogix Logix5555 — Sem memória integrada / Adicionar placa 1756-M / E/S local 250 / EtherNet/IP ControlNet DeviceNet / 0–60°C / 0,34kg

Sem memória interna – a principal característica do 1756-L55

A maioria das CPUs ControlLogix posteriores integra memória de programa e dados diretamente no módulo do processador. O 1756-L55 não. Requer uma placa de memória separada da série 1756-M instalada ao lado da CPU no mesmo slot do chassi.

A placa de memória é instalada dentro do módulo 1756-L55. O 1756-L55 ocupa um slot de chassi; a placa de memória faz parte do mesmo conjunto físico. As opções de memória cobrem uma ampla faixa de capacidade:

Para aplicações onde o backup de bateria é indesejável — painéis de áreas perigosas, equipamentos móveis, instalações com ciclos de manutenção pouco frequentes — as placas de memória não volátil 1756-M22/M23/M24 retêm o conteúdo do programa sem bateria, eliminando a necessidade de substituição programada.

Especificações principais

Escala — 250 módulos de E/S locais, 4.800 pontos distribuídos

O 1756-L55 opera dentro da arquitetura de E/S distribuída ControlLogix. Até 250 módulos de E/S locais montados em backplanes do chassi ControlLogix acessíveis a este processador. Para aplicações distribuídas — quedas de E/S remotas através de EtherNet/IP, ControlNet ou DeviceNet — o total chega a 4.800 pontos de E/S distribuídas. A comunicação do backplane funciona a até 5 Mbps, suportando atualizações de E/S em tempo real em uma configuração de E/S densa.

A rede de comunicação não está integrada no próprio 1756-L55. A conectividade de rede vem de módulos de comunicação da série 1756 instalados em slots adjacentes do chassi:

• Ethernet/IP:Módulos 1756-ENET ou 1756-ENBT
• ControlNet:Módulos 1756-CNB ou 1756-CNBR
• DispositivoNet:Módulo 1756-DNB

Essa abordagem de comunicação modular permite que o mesmo processador 1756-L55 seja configurado para diferentes topologias de rede — somente EtherNet/IP, anel ControlNet, híbrido de múltiplas redes — selecionando os módulos de comunicação apropriados.

Cenários de aplicação

Linha de montagem automotiva:Chassi ControlLogix com placa de memória 1756-L55 e 1756-M13 (1,5 MB) executando lógica sequencial complexa para soldagem, fixação e manuseio de materiais. EtherNet/IP via módulo 1756-ENBT conecta controladores de robôs e sistemas de visão. ControlNet via 1756-CNB lida com atualizações de E/S determinísticas para quedas de E/S remotas através da linha.

Estação de tratamento de água:1756-L55 com 1756-M12 (750 KB) gerenciando sequenciamento de bomba, controle de válvula e monitoramento de loop PID. DeviceNet via 1756-DNB integra inversores de velocidade variável; EtherNet/IP conecta o sistema SCADA e painéis IHM.

Produção de alimentos e bebidas:1756-L55 com 1756-M22 (NVRAM, sem bateria) em um painel de ambiente de lavagem. A memória não volátil elimina a programação de substituição de bateria em locais de difícil acesso.

Perguntas frequentes

P1: O 1756-L55 pode operar sem uma placa de memória instalada?

Não. Sem uma placa de memória 1756-M, o 1756-L55 não possui armazenamento de programa do usuário e não pode executar nenhuma lógica. A placa de memória é um componente obrigatório. O processador e a placa de memória formam o conjunto completo da CPU — especifique a placa 1756-L55 e a placa 1756-M apropriada ao solicitar ou substituir um sistema.

P2: Quais softwares e linguagens de programação o 1756-L55 suporta?

RSLogix 5000 é o ambiente de programação para o 1756-L55, com conexão via porta de programação RS-232C ou através de um módulo de comunicação EtherNet/IP ou ControlNet. O RSLogix 5000 suporta diagrama ladder, diagrama de blocos funcionais, texto estruturado e gráfico de funções sequenciais de acordo com IEC 61131-3. Para revisões de firmware mais recentes, o Studio 5000 Logix Designer fornece as mesmas linguagens de programação com uma interface atualizada.

P3: Quando a bateria 1756-BA1 precisa ser substituída e o que acontece se ela falhar?

A substituição da bateria é recomendada aproximadamente a cada 1–2 anos, dependendo da temperatura ambiente e do uso. O controlador gera um aviso de bateria fraca através do seu status de falha antes que a bateria atinja uma descarga crítica. Se a bateria falhar completamente em uma configuração de memória padrão (não NVRAM), o programa armazenado na SRAM volátil será perdido no próximo ciclo de alimentação. As variantes de memória não volátil 1756-M22/M23/M24 não requerem bateria; o conteúdo do programa é retido através da perda de energia sem bateria.

P4: O 1756-L55 é compatível com o chassi ControlLogix 5570 ou 5580 atual?

O 1756-L55 é fisicamente compatível com qualquer backplane de chassi ControlLogix série 1756. Entretanto, a compatibilidade de comunicação e firmware entre o 1756-L55 (processador Logix5555) e os processadores L7x ou L8x mais recentes no mesmo chassi depende da configuração específica. Na prática, o 1756-L55 é mantido em sistemas existentes baseados em Logix5555, em vez de ser misturado com processadores de geração mais recente. Verifique a matriz de compatibilidade do chassi e do módulo de comunicação para configurações específicas de múltiplas CPUs.

P5: Qual é a diferença entre o 1756-L55 (sem memória) e uma unidade configurada completa como o 1756-L55M12?

O 1756-L55M12 é a montagem combinada de um processador 1756-L55 e uma placa de memória 1756-M12 (750 KB). O sufixo “M12” indica qual placa de memória está incluída. Ao solicitar ou substituir, "1756-L55" sozinho é o processador vazio sem memória; "1756-L55M12" (ou M13, M14, M16, M22, M23, M24) indica a placa de memória específica instalada. Para fins de substituição, confirme se o componente com falha é o processador, a placa de memória ou ambos.
