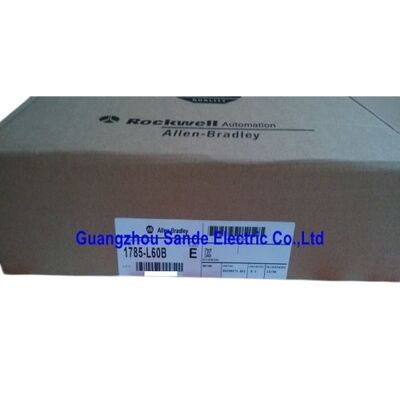

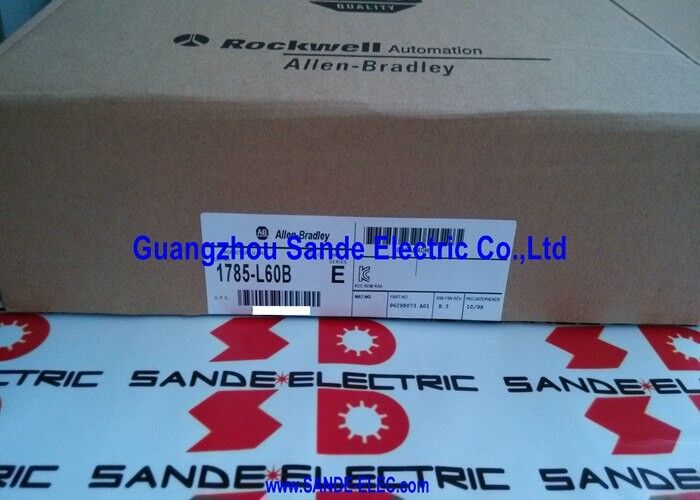

PLC-5 Processador 1785-L60B 1785L60B 1785-L6OB

1785-L60B | Processador PLC-5/60 - SRAM de 64K Word / 3072 E/S / 4 DH+ / E/S remota / 24 racks / 92 chassis remotos / RS-232

PLC-5/60 — O Extremo Superior da Família PLC-5

O 1785-L60B é o PLC-5/60 — posicionado no topo da família de processadores PLC-5. O designador numérico reflete a capacidade da memória; o 5/60 com 64K palavras de SRAM fica acima das variantes 5/40 (28K) e 5/30 (16K), fornecendo memória de programas e dados para controle de processos complexos e programas de automação de máquinas em grande escala.

Quatro canais DH+/E/S remota são a característica que separa o PLC-5/60 dos processadores menores da família. Cada canal gerencia independentemente uma rede de comunicações ponto a ponto DH+ (Data Highway Plus) ou um link de scanner de E/S remota para racks de E/S remotas. Um sistema PLC-5/60 pode manter simultaneamente um link DH+ para programar terminais e

Sistemas IHM em um canal, um link de E/S remota para racks no gabinete principal em um segundo e mais dois links de E/S remota para racks distribuídos em seções de máquinas remotas. Esta arquitetura multicanal é o que torna o PLC-5/60 a escolha correta para grandes instalações distribuídas – processadores de canal único não podem gerenciar domínios de comunicação independentes deste tipo.

Até 92 chassis de E/S remotas universais expandem o alcance físico do sistema PLC-5/60 para diversas áreas da planta, com a capacidade total de 3.072 E/S cobrindo até mesmo instalações de processos densas com centenas de instrumentos de campo e atuadores.

Especificações principais

Quatro canais DH+/E/S remotos — Domínios de comunicação independentes

Cada um dos quatro canais de comunicação do 1785-L60B opera de forma independente. Em uma grande planta de processamento ou instalação de manuseio de materiais, isso significa:

• Canal 1 (DH+):Conecta-se à rede DH+ compartilhada com estações de trabalho de programação e servidores SCADA ControlView/WonderWare.
• Canal 2 (E/S remota):Verifica racks de E/S remotos locais na sala elétrica principal.
• Canal 3 (E/S remota):Verifica racks de E/S remotos na seção da linha transportadora a 100 metros do painel principal.
• Canal 4 (E/S remota):Verifica um terceiro grupo de racks em uma seção de processamento separada.

Todos os quatro canais operam simultaneamente e o programa PLC-5/60 acessa todos os dados de E/S através da mesma imagem de E/S unificada, independentemente de qual canal cada rack se comunica.

Cenários de aplicação

Controle de planta de processo legado:Sistemas químicos, de tratamento de água ou de processamento de alimentos construídos em torno da arquitetura PLC-5. O 1785-L60B restaura o processador sem alterar a fiação do rack de E/S remota instalada, a rede DH+ ou os links de comunicação SCADA.

Grandes sistemas de manuseio de materiais:Redes transportadoras com racks de E/S remota distribuídas em cada seção da máquina, todas gerenciadas a partir de um 1785-L60B central. Um processador substituto traz o sistema de volta à operação com o programa carregado do módulo de backup EEPROM.

IHM multicanal e integração de controle:Os canais DH+ atendem aos terminais de operação PanelView em vários locais, enquanto os canais de E/S remota gerenciam a E/S de campo — ambos os tipos de comunicação a partir de um único processador.

Perguntas frequentes

Q1: Como o PLC-5/60 se compara ao PLC-5/40 e PLC-5/80 da família?

O PLC-5/30 fornece 16K palavras e 2 canais DH+/RIO. O PLC-5/40 fornece 28K palavras e 2 canais. O PLC-5/60 (este processador) fornece 64K palavras e 4 canais. O PLC-5/80 se estende a 100 mil palavras e 4 canais. O modelo correto depende do tamanho do programa do sistema instalado e do número de canais de comunicação independentes necessários. Substituir um 5/60 por um 5/40 reduz a memória e a capacidade de comunicação; uma substituição direta 5/60 é a peça sobressalente correta.

Q2: Como o programa é preservado ao substituir o 1785-L60B?

Se um módulo de memória 1785-MJ (EEPROM) estiver instalado, o programa e os dados serão armazenados de forma não volátil no módulo de memória e carregados automaticamente quando o processador substituto for ligado. Sem um módulo de memória, o programa deve ser baixado de um arquivo RSLogix 5 através da porta RS-232 ou DH+. Verifique se o módulo de memória está presente e preenchido antes de desligar o processador com falha.

P3: Qual bateria o 1785-L60B usa e quanto tempo ela dura?

O 1785-L60B usa a bateria 1770-XYC para retenção de SRAM durante perda de energia. A vida útil da bateria é normalmente de 1 a 5 anos, dependendo das condições de operação. Um indicador LED BATT fornece aviso prévio quando a tensão da bateria cai abaixo do limite de retenção. Substitua proativamente em um ciclo de manutenção programado — não espere pela indicação BATT em instalações críticas.

P4: Qual software de programação é necessário para o 1785-L60B?

RSLogix 5 é o ambiente de programação para a família PLC-5.O RSLogix 5 é executado em sistemas operacionais Windows padrão com configurações de compatibilidade apropriadas; confirme a versão do sistema operacional suportada nas notas de versão do RSLogix 5 para a versão do software instalado.A conexão é feita através do canal RS-232 (usando um adaptador USB para DH+ 1784-U2DHP para programação de rede DH+) ou através de uma placa PCMCIA 1784-PCC para conexão direta de laptop DH+ em hardware mais antigo.

P5: Onde o 1785-L60B é adquirido após a descontinuação?

Através do mercado de reposição de peças de reposição PLC-5 estabelecido – revendedores de peças de automação industrial, fornecedores excedentes testados e serviços especializados de PLC legados. A plataforma PLC-5 possui uma base instalada global muito grande, com sistemas permanecendo em serviço décadas após a instalação original; a variante 5/60 aparece regularmente no mercado de reposição. Confirme o número da peça 1785-L60B e verifique o tipo de bateria (1770-XYC) e a compatibilidade do módulo de memória antes de fazer o pedido.
