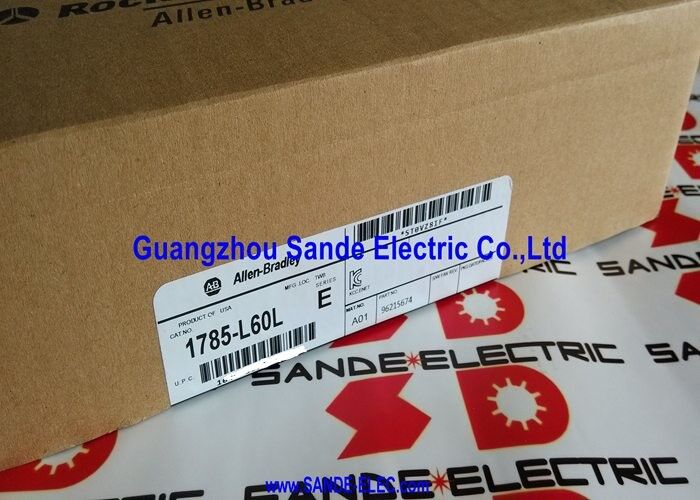

PLC-5 Processador 1785-L60L 1785L60L 1785-L6OL

1785-L60L | Processador PLC-5/60L — SRAM de 64K Word/E/S complementar 3072+3072/Backup EEPROM/4 DH+/RIO

PLC-5/60L — A vantagem de E/S complementar sobre o /60B

O 1785-L60L é o PLC-5/60L — a variante "L" da família de processadores PLC-5/60 de 64 mil palavras. O PLC-5/60B padrão (1785-L60B) suporta um máximo de 3.072 pontos de E/S em qualquer combinação de entradas e saídas. O PLC-5/60L amplia isso com endereçamento de E/S complementar:3072 entradas e 3072 saídas separadamente, em vez de 3.072 compartilhados em ambas as direções.

O endereçamento de E/S complementar é importante em aplicações de processo de grande porte, onde a contagem de entrada e a contagem de saída se aproximam do limite padrão de forma independente. Um sistema de reator químico com 2.800 entradas de instrumentos de campo e 2.000 canais de saída excederia o limite compartilhado de 3.072 do 60B. O 60L acomoda isso – até 3.072 de cada lado simultaneamente.

A capacidade de memória é idêntica à do 60B: 64K palavras de SRAM alimentada por bateria, com backup EEPROM disponível através dos módulos de memória da série 1785-ME (capacidades ME16, ME32, ME64 e M100). Os quatro canais de comunicação DH+/E/S remota, a porta serial RS-232 e o conjunto de instruções padrão PLC-5 são iguais.

Especificações principais

Quatro Canais DH+/RIO — Domínios de Comunicação Independentes

Cada um dos quatro canais de comunicação opera de forma independente. Possível configuração simultânea:

• Canal 1 (DH+):Conexão à rede DH+ compartilhada com estações de programação e servidores SCADA.
• Canal 2 (E/S remota):Scanner para racks de E/S remotos locais.
• Canal 3 (E/S remota):Scanner para racks remotos em uma segunda seção da planta.
• Canal 4 (E/S remota):Scanner para um terceiro grupo de racks remotos.

Todos os quatro canais e todos os dados de E/S remota aparecem na mesma imagem de E/S unificada. O programa acessa qualquer ponto de E/S remoto de forma idêntica a um ponto local — a distribuição física é transparente para a lógica ladder.

Cenários de aplicação

Controle de processo em grande escala:Refinarias, fábricas de produtos químicos e instalações de tratamento de água onde o total de pontos de campo excede o limite compartilhado de 3.072 do PLC-5/60B. A arquitetura de E/S complementar permite escalonamento independente de contagens de pontos de entrada e saída.

Manuseio de materiais multiseção:Quatro canais de E/S remota, cada um examinando uma seção separada da planta — entrada no armazém, classificação, transferência e expedição — com o 60L servindo como controlador de nível de estação central para todas as quatro áreas.

Avaliação de substituição PLC-5/60B:Ao substituir um 60B, confirme se a aplicação utiliza endereçamento de E/S complementar. Se sim, o 60L é o substituto correto. Se o total de E/S permanecer dentro de 3.072 compartilhados, qualquer uma das variantes funcionará.

Perguntas frequentes

Q1: Qual é a diferença prática entre PLC-5/60L e PLC-5/60B?

Ambos possuem memória de 64 mil palavras e quatro canais DH+/RIO. O 60B suporta até 3.072 pontos de E/S em qualquer combinação de entradas e saídas desse total. O 60L usa endereçamento complementar – 3.072 entradas e 3.072 saídas como contagens separadas. Especifique 60L quando a contagem de entrada ou a contagem de saída se aproximar independentemente de 3072.

Q2: O módulo de backup EEPROM substitui a necessidade de bateria?

O módulo EEPROM fornece backup de programa não volátil independente da bateria. Na inicialização com um módulo EEPROM íntegro, o programa é carregado automaticamente sem um terminal de programação. No entanto, os dados retentivos (valores de contadores, sinalizadores retentivos, acumuladores de temporizador) residem na SRAM alimentada por bateria e não são armazenados na EEPROM. Tanto o backup EEPROM quanto uma bateria funcional são recomendados para retenção total de dados.

P3: Qual software de programação é usado para o 1785-L60L?

RSLogix 5 é o ambiente de programação para a família PLC-5. A conexão é feita através do canal RS-232 usando um adaptador USB para DH+ 1784-U2DHP para acesso à rede DH+, ou via cabo direto RS-232 para programação serial. Para programação de rede DH+ a partir de um PC, é necessário um adaptador de interface DH+ compatível.

Q4: Os racks PLC-5/60L podem aceitar módulos de E/S 1746 SLC 500 padrão?

Não. Os sistemas PLC-5 usam módulos de E/S 1771, não módulos 1746. O 1785-L60L aceita racks e módulos de E/S da série 1771. Existem algumas soluções de adaptadores 1771 para 1746 no mercado de reposição, mas são específicas da aplicação e exigem verificação de compatibilidade. As conexões de fiação de campo padrão usam módulos de E/S 1771 diretamente.

P5: A substituição do PLC-5/60L pelo 60B é simples em um sistema existente?

Somente se o sistema não utilizar endereçamento de E/S complementar. Se o programa 60L original foi escrito usando endereçamento complementar (blocos de entrada e saída separados acima de 3072 compartilhados), a instalação de um 60B — que não suporta endereçamento complementar — gerará conflitos de endereçamento. Revise a configuração de hardware e o mapa de E/S antes de substituir um 60B por um 60L em uma instalação em execução.
