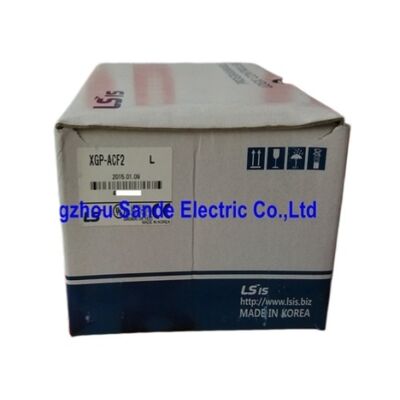

LS PLC XGP-ACF2 Controlador lógico programável Modulo de energia da série XGT XGP-ACF2 XGP-ACF2 XGPACF2

LSIS XGP-ACF2∙ XGT Série PLC Modulo de Fornecimento de Energia 85264VAC Universal / DC5V 6A / ±2% / ≤20A Inrush / 50/60Hz / 0.4kg

Entrada universal 1 módulo para todas as tensões principais

A especificação definidora do XGP-ACF2 é sua faixa de entrada de 85 ∼ 264 VAC.Esta não é uma fonte de voltagem selecionável que requer um saltador ou interruptor para configurar para 100V ou 230V ¢ é uma entrada verdadeiramente universal que se adapta automaticamente a qualquer fonte de alimentação dentro do intervaloO 100VAC do Japão, o 120VAC da América do Norte e o 220-240VAC da Europa estão todos dentro das especificações.

Para os fabricantes de máquinas que exportam painéis de controlo baseados em XGT para vários mercados, esta universalidade elimina variantes de módulos de potência específicas do mercado e elimina o risco de desajuste de tensão.Um painel construído na Coreia e enviado para a Alemanha, Japão, ou Estados Unidos alimentação corretamente sem alterar o módulo de alimentação ou ajustar qualquer configuração de hardware.

O XGP-ACF2 compara diretamente com o XGP-AC23 (entrada fixa de 220V, saída de 8,5A) e o XGP-DC42 (entrada de 24VDC).O AC23 tem maior capacidade de corrente para grandes populações de módulos, mas requer uma fonte fixa de 220VACO DC42 serve instalações em que 24VDC é a tensão de distribuição primária do painel.O ACF2 é a escolha correta quando a compatibilidade da tensão de entrada universal e a capacidade de saída de 6A correspondem aos requisitos da instalação.

Principais especificações

6A Orçamento em curso  Requisito de conceção do sistema

A saída de 6A do XGP-ACF2 é o total de 5VDC disponível para cada módulo instalado na mesma base XGT.

• Módulo de CPU XGI-CPUU: ~ 0,96A
• Módulo de E/S digital padrão: ~0,2A
• Modulo de E/S analógico: ~0,3A
• Módulo de comunicação: ~ 0,3A

Uma configuração representativa 1 CPU (0,96A) + doze módulos digitais de E/S (2,4A) + dois módulos de comunicação (0,6A) atrai aproximadamente 3,96A, deixando mais de 2A de espaço para a cabeça.Esta margem permite acomodar módulos adicionais e garantir uma regulação estável sob cargas variáveis.

A soma das tomadas de corrente de todos os módulos instalados deve ser calculada e verificada em relação ao limite de 6A antes da ligação do sistema.Uma alimentação sobrecarregada faz cair o carril 5VDC abaixo da faixa de regulação de ± 2% o resultado é reinicialização intermitente do módulo, erros de comunicação e comportamento imprevisível da CPU em vez de um desligamento limpo, tornando as condições de sobrecarga mais difíceis de diagnosticar do que uma falha dura.

Seleção de proteção contra corrente de entrada e circuito

O pico ≤ 20A de entrada em movimento na ligação é o parâmetro que determina a proteção correta do circuito a montante.Um fusível de ação rápida padrão de tamanho próximo da corrente operacional de estado estacionário irá desencadear na onda de entradaAs opções de protecção corretas são:

• De potência não superior a 50 WPermitir a passagem da curta corrente de entrada, proporcionando uma proteção contra a sobrecorrência em caso de falhas persistentes.
• Interruptores de circuito com características do tipo D:Viajar instantaneamente a 10×20 x corrente nominal, acomodando a entrada e protegendo contra sobrecarga sustentada.

Em instalações em que vários racks XGT ligam a energia simultaneamente após uma interrupção, a entrada combinada de todos os módulos de energia deve também ser considerada a nível do painel de distribuição.

Cenários de aplicação

Implementação global da máquina:Os painéis de controlo OEM baseados em XGT enviados para clientes no Japão (100VAC), Alemanha (230VAC) e EUA (120VAC) todos utilizando o mesmo XGP-ACF2 sem modificação de hardware ou estoque específico do mercado.

Instalação do novo sistema XGT:O módulo de potência padrão para os sistemas XGI e XGR é construído onde a rede de corrente alternada está disponível e a capacidade de saída de 6A corresponde à população de módulos planejada.

Substituição do XGP-ACF2 nas instalações XGT existentes:Troca direta quando o módulo de potência original falhar. Não é necessária configuração ¢ instalar, ligar e verificar se a saída de 5VDC está dentro das especificações de ± 2%.

Perguntas frequentes

P1: O que acontece se a corrente total do módulo exceder 6A?

A tensão de saída cai abaixo de 4,9V (o limite inferior de ±2%), desencadeando níveis lógicos marginais nos módulos instalados.O modo de falha é tipicamente intermitente, em vez de resetar os módulosVerifique sempre o consumo total de corrente de todos os módulos instalados antes de ligar o sistema.

Q2: O XGP-ACF2 requer um interruptor de seleção de tensão para operação de 100 V versus 220 V?

Não. O XGP-ACF2 é uma fonte de entrada universal verdadeira, não existe um interruptor de seleção porque nenhum é necessário. Conecte-o a qualquer fonte de CA entre 85V e 264VAC a 47 ¢ 63Hz e ele opera corretamente.A eletrônica de potência interna regula automaticamente a saída independentemente da tensão de entrada dentro da faixa especificada.

Q3: A corrente de entrada ≤ 20A é um valor máximo garantido ou um valor típico?

É um máximo Inrush é tipicamente o mais altoO valor ≤ 20 A é o pior caso para efeitos de selecção do dispositivo de protecção.

Q4: O XGP-ACF2 pode ser usado em configurações de CPU redundantes XGR?

Sim, nas configurações redundantes do XGR, cada chassi tem o seu próprio módulo de energia independente.Verificar os requisitos específicos de configuração XGR na documentação do sistema LS Electric XGT para confirmar a variante do módulo de potência adequada para cada chassi.

Q5: O que significa uma tolerância de DC5V ± 2% para o funcionamento do módulo?

A saída é garantida para permanecer entre 4,9 V e 5,1 V em todas as condições de funcionamento especificadas.Se a alimentação se deslocar para fora de ± 2% devido à sobrecarga, tensão de entrada fora do intervalo, ou falha do módulo, as margens de tensão lógica nos módulos instalados tornam-se marginais, causando as falhas intermitentes descritas em Q1.
