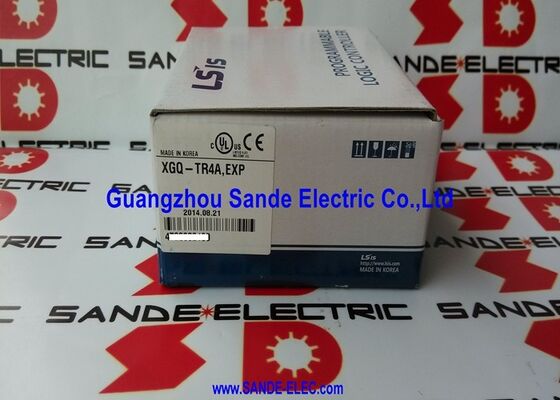

LS PLC XGQ-TR4A Controlador lógico programável Modulo de saída da série XGT XGQ-TR4A,EXP XGQ-TR4A

LS Elétrico XGQ-TR4A | Módulo de saída de transistor dissipador NPN de 32 pontos XGK - DC 12/24V / 0,1A por ponto / 2A comum / Fotoacoplador / ≤1ms

Coletor NPN – O que isso significa para a fiação de campo

O XGQ-TR4A é a variante NPN (dissipador) do módulo de saída de transistor XGK de 32 pontos. Sua contraparte PNP (fonte) é o XGQ-TR4B. A distinção é fundamental para a fiação de campo:

NPN (dissipador) — XGQ-TR4A:Cada transistor de saída fornece o caminho de retorno para COM (0V). O terminal positivo da fonte de campo se conecta à carga; o transistor conecta o outro terminal da carga ao COM quando comandado como ON. A corrente flui da alimentação → carga → transistor → COM.

PNP (fonte) — XGQ-TR4B:Cada transistor fornece a alimentação positiva. COM carrega 24V; o transistor conecta 24 V à carga quando comandado como ON. A corrente flui de COM → transistor → carga → 0V.

Se os dispositivos de campo tiverem um terminal conectado ao barramento positivo de 24 V e exigirem um retorno comutado para 0 V, o NPN está correto. Se os dispositivos tiverem 0 V conectados e exigirem uma alimentação chaveada de 24 V, o PNP está correto. A especificação do tipo errado produz fiação onde as saídas não têm efeito, independentemente do estado do programa.

Especificações principais

2A Limite Comum – A Restrição Prática

Cada ponto pode afundar 0,1A; o terminal comum é compartilhado com no máximo 2A. Com 32 pontos com 0,1A completo cada, a corrente simultânea chegaria a 3,2A – ultrapassando o limite. Na prática:

• A 0,1A por ponto: máximo20 saídas simultaneamente ON(20 × 0,1A = 2,0A)
• A 0,05 A por ponto (bobina solenóide de 50 mA): todas as 32 saídas = 1,6 A — dentro do limite
• A 0,06A por ponto: todos os 32 = 1,92A — dentro do limite

A maioria das cargas do mundo real – bobinas solenóides de 24 VCC, bobinas de relé de sinal, indicadores LED – consomem 30–60 mA. Para estes, 32 saídas ativas simultâneas ficam bem dentro do limite comum de 2A. A restrição é importante apenas em aplicações densas que acionam muitas cargas de alta corrente simultaneamente.

Cenários de aplicação

Painéis de válvulas pneumáticas:32 pilotos de válvula a 24 VCC, 50–80 mA cada. A corrente total de 70mA × 32 = 2,24A se aproxima, mas depende da ativação simultânea – em aplicações cíclicas onde nem todas as válvulas disparam simultaneamente, bem dentro do limite de 2A.

Condução do relé de sinal:Saídas XGQ-TR4A acionando entradas de bobina de relé de 24 VCC (30–50 mA cada). Todos os 32 simultaneamente = 0,96–1,6A – bem dentro do limite comum.

Painéis indicadores LED:32 indicadores de status a ≤20mA cada. Todos os 32 ativos = 0,64A — nenhuma restrição se aplica.

Perguntas frequentes

Q1: As saídas NPN podem acionar cargas indutivas (bobinas solenóides) diretamente?

Sim, dentro do limite de 0,1A por ponto. Cargas indutivas geram um pico de contra-EMF quando desligadas - suprimem com um diodo de roda livre através da bobina (cátodo para alimentação positiva, ânodo para terminal comutado). Sem supressão, o back-EMF degrada a vida útil do transistor e pode causar comutação falsa na fiação adjacente. Verifique se a bobina solenóide específica já inclui supressão interna.

Q2: O que significa tempo de resposta ≤1ms para aplicações reais?

O atraso do transistor de 1 ms — desde o comando de saída do CLP até a mudança do estado do terminal — é insignificante para aplicações de válvula solenóide, transportador e indicador onde o dispositivo controlado responde em 10–100 ms. Para temporização com precisão de microssegundos (geração de pulso de motor de passo), é necessário um módulo de saída de pulso de alta velocidade dedicado; um módulo transistor padrão não é apropriado.

Q3: O XGQ-TR4A é compatível com o PLC compacto XGB?

Não. O XGQ-TR4A é um módulo de E/S para o barramento PLC modular XGK. O XGB usa um formato de barramento de expansão diferente com seus próprios módulos de expansão específicos. Para sistemas XGB, o módulo de saída de transistor da série XGB apropriado deve ser especificado.

P4: Como um XGQ-TR4A usado é verificado antes da instalação?

Monte em uma base XGK, alimente o sistema, comande cada um dos 32 canais ON e OFF individualmente através de um programa de teste ou função de diagnóstico. Verifique em cada terminal de saída: ≤0,2V quando ligado; flutua para fornecer tensão quando desligado. Qualquer canal que permaneça próximo de 0 V quando comandado como DESLIGADO (travado fechado) ou que não consiga puxar abaixo de 0,2 V quando LIGADO (travado aberto) tem um transistor com falha. Confirme se o comportamento do LED corresponde aos estados ON/OFF esperados.

P5: Onde o XGQ-TR4A é adquirido após a descontinuação?

Através do mercado de reposição LS Electric XGK – revendedores de peças de reposição para automação industrial e fornecedores excedentes testados. Solicite unidades testadas com verificação individual de canal. Confirme XGQ-TR4A (NPN, 32 pontos) versus XGQ-TR4B (PNP, 32 pontos) antes de fazer o pedido — a distinção NPN/PNP é crítica para a compatibilidade da fiação.
