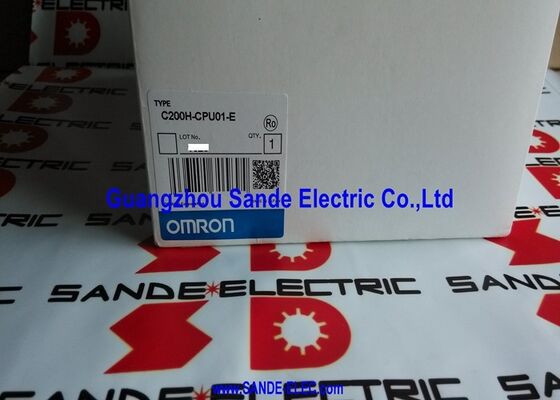

Modulo de controlo de comando Omron C200H-CPU01-E C200HCPU01E C2OOH-CPUO1-E

Omron C200H-CPU01-E. SYSMAC C200H Série PLC CPU Module 100 240VAC Fornecimento de energia, 5VDC 3A saída, 4K-Word programa de memória, 145 instruções conjunto, IP30

Resumo

OC200H-CPU01-E da Omroné a unidade de CPU fundamental na série de controladores programáveis SYSMAC C200H da Omron o módulo que combina o cérebro de processamento do PLC com sua própria fonte de alimentação AC em uma única unidade montável em rack.

Este projeto integrado de fonte de alimentação e CPU num único módulo era característico da arquitetura C200H: os engenheiros só precisavam selecionar o plano de fundo adequado (3, 5, 8 ou 10 slots),montar a CPU01 na posição da CPU designada, e adicionar módulos de E/S, unidades de funções especiais e módulos de comunicação aos espaços restantes.

O C200H foi o PLC de gama média da Omron nos anos 80 e nos anos 90. and the -E suffix on the C200H-CPU01-E indicates the European (international) market variant — the version with the full 100–240VAC operating range that accommodates both 120VAC and 230VAC power supplies without requiring different hardware for different regions.

O intervalo de tensão alargado de 85132VAC / 170264VAC dá ao módulo uma tolerância considerável para a queda da tensão de alimentação,um benefício prático em ambientes industriais onde a qualidade da tensão nem sempre é ideal.

A posição da CPU01 dentro da família de CPUs C200H coloca-a como a CPU de nível de entrada, a capacidade de processamento mais fundamental na faixa C200H.A memória de programação de palavras 4K lida com sequenciamento de máquina direto, lógica de transportadores e programas de controlo de propósito geral.

Para aplicações que requerem programas maiores, o slot de cassete de memória fornece o caminho de expansão: uma cassete EPROM ou EEPROM pode ser inserida para estender o armazenamento de programas,com a variante EEPROM que permite atualizações de programas em campo sem borracha UV.

Para aplicações que precisam de mais poder de processamento, a Omron posicionou o C200H-CPU03-E (8K palavras) e o C200H-CPU11-E (32K palavras) acima do CPU01 na família C200H.

Principais especificações

Arquitetura de alimentação integrada

A fonte de alimentação AC incorporada do C200H-CPU01-E é uma das características que separaram o projeto do C200H de alguns PLCs contemporâneos que exigiram módulos de alimentação separados.

Ter a alimentação integrada no módulo da CPU simplifica a configuração do plano de fundo:o engenheiro instala um módulo (a CPU01) e toda a conversão de potência para a CPU e o rack de E/S é gerida internamente;.

A saída 5VDC, 3A fornece a energia lógica do plano de fundo para todos os módulos instalados no rack da CPU e qualquer rack de expansão conectado através de cabo de expansão.

O consumo nominal de 120VA reflecte a potência total obtida da fonte AC em condições normais de funcionamento.

O fusível de potência de 5VDC, 2A protege o trilho de saída de CC, se um módulo causar consumo excessivo de corrente, o fusível explode em vez de permitir que a CPU ou outros módulos sejam danificados pela sobrecorrente.

A substituição dos fusíveis é uma tarefa de manutenção que restaura a operação após a identificação e correção da condição de falha.

The extended operating voltage range (85–132VAC / 170–264VAC beyond the rated ranges) is particularly relevant in installations where the local power infrastructure is prone to voltage fluctuations — common in some manufacturing environments where large motor starts, equipamento de solda ou cargas variáveis afectam a qualidade do fornecimento.

O C200H-CPU01-E tolera essas variações e continua a operar através de quedas de tensão transitórias que podem afetar equipamentos menos tolerantes.

Arquitetura de E/S ️ Backplane, Racks e Seleção de módulos

O backplane C200H aceita módulos em suas ranhuras numeradas, com a CPU01-E ocupando a posição designada da CPU (geralmente a ranhura mais à esquerda).

Modulos de E/S- Módulos de entrada digital que aceitam níveis de sinal de 24 VDC, 100 VAC ou outros níveis; módulos de saída digital com saídas de relé, transistor ou tríaco; módulos analógicos de E/S para sinais de tensão e corrente.

Modulos de funções especiais- módulos de contagem de alta velocidade, módulos de controlo de posição, módulos de controlo de temperatura e outras unidades de função específicas da aplicação que ampliam as capacidades da CPU para além da E/S discreta básica.

Módulos de comunicação¢ Host Link (RS-232C SYSMAC Link para computadores host), PC Link (para compartilhamento de dados PLC-PLC), Remote I / O (para estender I / O para racks remotos) e unidades SYSMAC NET Link.

O rack da CPU acomoda os módulos instalados e a saída de alimentação da própria CPU01.cada um adicionando mais slots para E/S adicionais.

Este máximo de três racks abrange a maioria das aplicações de controlo de máquinas de média escala no âmbito da plataforma C200H.

Cassete de memória Expandindo para além de 4K palavras

A memória de programa de base de palavras 4K do C200H-CPU01-E abrange programas de controle de máquina diretos.

Quando o aplicativo requer mais programas maiores com bibliotecas de subrotinas estendidas, mais registros de dados,ou programas que se aproximam de 8K palavras o slot de cassete de memória fornece o caminho de hardware para a expansão.

OCassete EPROM (C200H-MP16K)Estende a memória para 16 mil palavras.

É programado na fábrica ou programado com um programador de dispositivos apagáveis por UV,tornando-o adequado para implantações de produção quando o programa estiver finalizado e exigir proteção contra modificações inadvertidas.

A EPROM não pode ser reprogramada sem eliminação UV, o que a torna adequada para programas de produção estáveis.

OCaixa EEPROM (C200H-ME16K)também se estende a 16K palavras, mas permite a reprogramação elétrica ¢ o programa pode ser atualizado no campo usando o dispositivo de programação, sem remover o cassete ou usar o apagador UV.

Esta flexibilidade torna a cassete EEPROM a escolha preferida para instalações onde o programa requer actualizações periódicas, ajustes de parâmetros,ou alterações de receita durante a vida útil do equipamento.

Perguntas frequentes

P1: O C200H-CPU01-E tem 4K palavras de memória de programa.

4K palavras é a capacidade de entrada na faixa de CPU C200H adequada para programas de sequenciamento de máquinas moderadamente complexos usando lógica de escada com temporizadores, contadores, instruções de comparação,e lógica padrão de entrada/saída.

Um programa típico para um transportador com dez estações, oito bloqueios, seis condições de falha e comunicação básica HMI pode ocupar 1.500 a 2.500 palavras, cabendo confortavelmente em 4K.Programas que incluem manipulação extensiva de dados, grandes tabelas de pesquisa, ou cadeias lógicas sequenciais muito longas podem ultrapassar o 4K e exigir uma expansão de cassete de memória ou uma atualização para o C200H-CPU03-E (8K palavras) ou C200H-CPU11-E (32K palavras).

P2: O C200H-CPU01-E pode se comunicar diretamente com um PC moderno com Windows para programação?

O C200H-CPU01-E não possui uma porta RS-232C embutida na própria CPU01

Omron's CX-Programmer software (which superseded the older SYSMAC Support Software) supports C200H series programming and connects via an appropriate RS-232C adapter between the PC and the C200H peripheral port.

Um adaptador USB-RS232C pode ser necessário em PCs modernos que não possuem portas RS-232C nativas.

Alternativamente, os módulos de comunicação Host Link instalados no backplane fornecem conectividade RS-232C para SCADA e acesso de programação.

Q3: Qual é a contagem máxima de pontos de E/S para um sistema C200H utilizando a CPU01-E?

A capacidade total de E/S de um sistema C200H depende do número e tipo de módulos de E/S instalados no rack da CPU e até dois racks de expansão..

Com um máximo de três racks e configurações padrão de módulos de E/S, um sistema C200H pode normalmente atingir várias centenas de pontos de E/S discretos.

O valor máximo exacto depende da selecção do módulo específico, dos tamanhos do plano de fundo e da capacidade de alimentação de 5 VDC,A saída 3A da CPU01-E limita o consumo total de corrente de todos os módulos instalados.

Os sistemas que exigem contagens de I/O muito grandes excederiam a capacidade de alimentação do C200H-CPU01-E e exigiriam um planejamento cuidadoso do orçamento atual ou um aumento para uma variante de CPU de maior potência.

P4: O C200H-CPU01-E tem um fusível de energia 2A. Pode ser substituído no campo?

Sim, o fusível de energia 5VDC, 2A do C200H-CPU01-E é um componente substituível.O fusível deve ser substituído após a identificação e correção da causa raiz..

Substituir o fusível sem resolver a falha subjacente fará com que o fusível de substituição explode novamente imediatamente.

O tipo correto de fusível é especificado no manual de equipamento C200H utilizar uma classificação de fusível incorreta pode fornecer uma proteção inadequada ou causar deslocamentos incômodos em condições normais de funcionamento.

P5: O C200H-CPU01-E é compatível com os atuais PLCs da série CJ e NJ da Omron para compartilhamento de dados?

O C200H-CPU01-E usa os protocolos de comunicação mais antigos SYSMAC Link e Host Link que não são diretamente compatíveis com a atual série CJ2 ou NJ da Omron sem conversão de protocolo.

Para sistemas antigos em que um C200H e um controlador moderno da série Omron CJ/NJ necessitem trocar dados,uma unidade de comunicação serial com o protocolo Host Link apropriado pode ser instalada no rack C200H, enquanto o controlador moderno usa sua própria conexão Ethernet ou EtherNet / IP com conversão de protocolo tratada em software ou através de um dispositivo de gateway.

A integração direta de nível de tag entre o C200H e os controladores modernos não está disponível sem essa camada de tradução.
