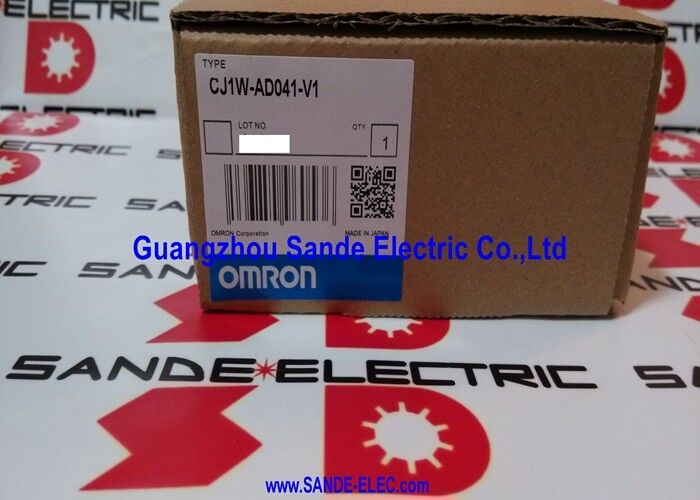

A unidade A/D da OMRON CJ1W-AD041-V1 CJ1W-ADO41-V1 CJ1WAD041V1

Omron CJ1W-AD041-V1 | Unidade de entrada analógica de 4 canais série CJ — Resolução 1/8000/250µs por ponto/Detecção de quebra de fio/Retenção de pico/Terminal removível

Seleção de faixa de sinal por canal — Flexibilidade máxima em um módulo

O CJ1W-AD041-V1 configura cada um dos seus quatro canais de entrada de forma independente. Todas as cinco faixas de sinal — 1–5V, 0–5V, 0–10V, ±10V e 4–20mA — estão disponíveis em qualquer canal sem jumpers ou interruptores de hardware. A atribuição de faixa é feita na tabela de parâmetros de E/S da CPU CJ.

Essa independência por canal é prática para racks de instrumentação de sinais mistos: o canal 1 lê um transmissor de pressão de 4 a 20 mA, o canal 2 lê um servo feedback de ± 10 V, o canal 3 lê uma saída de transmissor de temperatura de 0 a 10 V e o canal 4 lê um transmissor de nível de 1 a 5 V — tudo de um módulo, tudo em resolução total.

A resolução de 1/8000 (13 bits) fornece 8.000 contagens em toda a extensão de entrada. Para a faixa de 4 a 20 mA, cada contagem representa 2 µA — suficiente para a maioria dos requisitos de precisão de transmissores industriais. A configuração opcional de 1/4000 reduz a resolução, mas aumenta o rendimento da conversão onde apenas medições mais grosseiras são necessárias.

Especificações principais

Detecção de ruptura de fio — Crítica para integridade de circuito de 4–20 mA

A vantagem que define o loop de corrente de 4–20 mA sobre os sinais de tensão é sua capacidade de detectar falhas de circuito aberto - um fio quebrado ou um transmissor com falha reduz a corrente do loop abaixo de 4 mA (geralmente para zero), o que está fora da faixa de sinal válida. As entradas de tensão padrão não podem fazer esta distinção: um cabo quebrado indica 0V, o que é indistinguível de um transmissor com saída de 0V.

A detecção de ruptura de fio do CJ1W-AD041-V1 monitora cada canal no modo 4–20mA. Quando a corrente de entrada cai abaixo do limite de ruptura do fio, o módulo gera um sinalizador de diagnóstico em sua área de dados. O programa da CPU CJ lê esse sinalizador e pode acionar um alarme, inibir saídas dependentes ou chamar uma sub-rotina de tratamento de falhas — tudo isso sem a necessidade de hardware externo.

Para instalações onde as falhas do circuito do transmissor devem ser detectadas ativamente em vez de serem interpretadas silenciosamente como zero, a função de quebra de fio é a diferença entre uma falha que é relatada e uma que causa uma leitura falsa silenciosa.

Peak Hold e Averaging — Duas funções para dois desafios de ruído diferentes

Retenção de pico:Captura e retém o valor máximo ocorrido em um canal de entrada desde o último reset. Usado para detectar picos transitórios que o ciclo de varredura da CPU poderia perder — um pico de pressão momentâneo, um breve excesso de tensão ou um evento de sinal de curta duração durante processos de alta velocidade.

Média:Suaviza o valor relatado calculando a média de várias conversões consecutivas. Reduz o efeito do ruído elétrico, da instabilidade da saída do sensor e da variação da alimentação no valor medido. O resultado médio é o que o programa da CPU lê, enquanto o módulo continua convertendo internamente em velocidade máxima.

As duas funções atendem a situações opostas: a retenção de pico captura o máximo do pior caso; a média suprime o ruído para revelar o sinal subjacente. Ambos são configurados por canal nas configurações dos parâmetros CJ.

Cenários de aplicação

Entradas do circuito de controle de processo:Quatro transmissores de 4–20 mA (pressão, temperatura, vazão, nível) conectados a um CJ1W-AD041-V1 com detecção de ruptura de fio ativa em todos os canais. Um cabo transmissor quebrado gera um alarme imediato para o operador sem exigir inspeção manual.

Instrumentação de máquinas multi-gama:Três saídas de sensor analógico de ±10 V e um transdutor de 4–20 mA conectados ao mesmo módulo. Nenhum hardware adicional é necessário para os tipos de faixa mista – cada canal configura sua própria faixa de forma independente.

Detecção de pico de inspeção de qualidade:Uma saída de sensor de força na faixa de 0–10 V com retenção de pico ativa. O módulo retém o valor máximo de força de cada ciclo de prensagem, independentemente de quão breve tenha sido o pico, fornecendo ao programa dados precisos de força de pico sem a necessidade de uma interrupção de alta velocidade.

Perguntas frequentes

Q1: Todos os quatro canais podem operar simultaneamente em diferentes faixas de sinal?

Sim. Cada canal é configurado de forma independente – o canal 1 pode estar no modo 4–20mA, o canal 2 em ±10V, o canal 3 em 0–5V e o canal 4 em 1–5V, todos funcionando simultaneamente. A atribuição de faixa é feita na configuração da unidade CX-Programmer ou na ferramenta de configuração NX/NJ, e não pela seleção de hardware.

Q2: O que significa a velocidade de conversão de 250 µs em um contexto de sistema CJ?

O valor de 250 µs é o tempo de conversão A/D por canal. Com 4 canais ativos, o tempo total do ciclo de conversão do módulo é de aproximadamente 1ms. Isso é independente do ciclo de varredura da CPU CJ — o módulo converte continuamente em segundo plano e a CPU lê o resultado da conversão atual em cada varredura por meio das palavras de E/S alocadas.

Q3: Quantas unidades CJ1W-AD041-V1 podem ser instaladas em um sistema CJ?

O sistema CJ permite até 10 unidades de E/S especiais do mesmo tipo (até número de unidade 9, 0–9). Um sistema CJ pode conter várias unidades CJ1W-AD041-V1 simultaneamente. O número total é limitado pela alocação da unidade de E/S especial da CPU CJ e pela contagem de slots físicos do backplane.

Q4: Qual software de programação é usado para configurar o CJ1W-AD041-V1?

CX-Programmer é o principal software para configuração de sistema da série CJ e programação ladder. A configuração da unidade CJ1W-AD041-V1 (faixa de canal, resolução, contagem média, ativação de quebra de fio) é configurada na área de dados da unidade de E/S especial no CX-Programmer ou equivalente no Sysmac Studio para sistemas NJ/NX interligados através do barramento de E/S CJ.

Q5: O bloco terminal removível está incluído no módulo?

O bloco terminal de parafuso removível é a conexão externa padrão para o CJ1W-AD041-V1. Ele se desconecta do módulo sem desconectar a fiação de campo, permitindo que o módulo seja substituído enquanto os cabos de campo permanecem terminados no bloco desconectado. Isso facilita a substituição do módulo hot-swap com tempo de inatividade mínimo.
