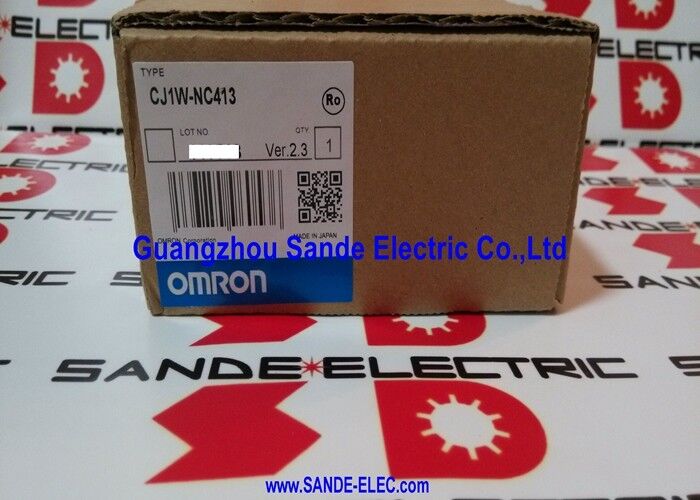

OMRON PLC NC Unit CJ1W-NC413 CJ1W-NC413 CJ1WNC413

Unidade de Controle de Posição de 4 Eixos Omron CJ1W-NC413

Visão Geral

A CJ1W-NC413 é uma unidade de controle de posição de 4 eixos para o CJ I/O Bus. Dados publicados pela Omron a identificam como uma Unidade de E/S Especial com 4 canais de saída de pulso, frequência máxima de saída de pulso de 500 kHz, e suporte para até 4 eixos PTP.

Os mesmos dados também mostram que ela aceita vários tipos de entrada digital, incluindo driver de linha RS-422, sinais NPN, PNP e sem tensão, enquanto utiliza saídas de pulso NPN de coletor aberto.

O que torna esta unidade valiosa no controle de máquinas reais é seu papel como uma plataforma de posicionamento de trem de pulso direta.

A Omron descreve a família CJ1W-NC_3 como um controlador de posicionamento ponto a ponto com saída de trem de pulso, suportando aceleração/desaceleração trapezoidal ou em curva S, comandos de posicionamento direto em ladder, controle de posição e velocidade, interpolação linear e dados de posicionamento baseados em memória.

Isso lhe confere um lugar muito prático em máquinas que necessitam de posicionamento determinístico de stepper ou servo sem migrar para uma arquitetura de rede de movimento mais complexa.

Dados Técnicos

Valor de Aplicação

A CJ1W-NC413 se encaixa bem em máquinas de indexação, unidades de transferência, equipamentos de embalagem compactos, sistemas pick-and-place e aplicações de eixos coordenados simples onde um CLP da série CJ já está presente e o movimento por trem de pulso é o método de controle preferido.

Como fornece quatro eixos a partir de um único slot de E/S especial, é especialmente útil onde vários canais de posicionamento independentes precisam permanecer estritamente integrados à lógica do CLP, em vez de serem divididos entre hardware de movimento separado.

Esta é uma inferência de engenharia baseada na estrutura de saída de pulso de quatro eixos e 500 kHz publicada do módulo e na descrição da família de movimento CJ.

Também tem bom valor de substituição em sistemas instalados.

Quando um gabinete foi originalmente construído em torno de um CJ1W-NC413, a correspondência do mesmo módulo geralmente preserva a alocação original do eixo, o layout do conector de campo e a abordagem de programação de movimento do lado do CLP com muito menos esforço do que redesenhar a seção de movimento.

No trabalho de manutenção, essa continuidade é muitas vezes mais útil do que adotar uma plataforma mais nova no meio da produção.

Esta é uma inferência de engenharia apoiada pelo papel definido do módulo na linha de produtos de movimento CJ.

Perspectiva de Substituição e Seleção

Para trabalhos de substituição, a CJ1W-NC413 deve ser correspondida por contagem de eixos, tipo de saída de pulso, formato do sinal de entrada e estilo do conector, não apenas pelo nome da família CJ.

As especificações publicadas mostram conectores FCN, dois conectores de E/S, e saída de pulso de coletor aberto, portanto, esses detalhes importam diretamente para a fiação de campo e compatibilidade do drive.

Em sistemas de movimento por trem de pulso, a correspondência exata geralmente evita mudanças desnecessárias na inicialização e preserva o comportamento original da máquina de forma mais confiável.

FAQ

Q1: Que tipo de módulo é o CJ1W-NC413?
É uma unidade de controle de posição de 4 eixos para a plataforma de CLP da série CJ.

Em termos práticos, adiciona capacidade de movimento por trem de pulso a um CLP CJ, em vez de atuar como uma fatia de E/S geral.

Q2: Que tipos de aplicações de movimento se adequam melhor a ele?
Ele se adequa a tarefas de posicionamento ponto a ponto como indexação, transferência, movimento de alimentador e posicionamento multieixo onde a saída de pulso é o método de controle pretendido.

A descrição da família publicada pela Omron também destaca aceleração/desaceleração trapezoidal ou em curva S, posicionamento direto em ladder e funções de interpolação, que se alinham bem com o uso de movimento em máquinas compactas.

Q3: Por que a taxa de pulso de 500 kHz é importante?
Porque a frequência do pulso afeta diretamente quão finamente e quão rapidamente o eixo de movimento pode ser acionado em um sistema de trem de pulso.

Uma saída da classe de 500 kHz dá ao módulo espaço para lidar com tarefas de posicionamento mais rápidas ou mais finas do que unidades de movimento de menor velocidade. Esta é uma inferência de engenharia baseada na especificação máxima de saída de pulso publicada.

Q4: Por que o tipo exato de saída é importante ao substituir esta unidade?
Porque os drives conectados e a fiação de campo são construídos em torno de uma interface elétrica específica.

A CJ1W-NC413 usa saída de pulso NPN de coletor aberto, portanto, substituí-la por um estilo de saída de pulso incorreto pode alterar como o hardware de movimento recebe comandos.

Q5: O que deve ser verificado antes de fazer o pedido?
Verifique o número da peça instalado, o número de eixos controlados, os tipos de sinal de entrada/saída necessários e o arranjo do conector FCN já utilizado no gabinete.

Esses detalhes geralmente importam mais do que a aparência do módulo em hardware de controle de movimento.
