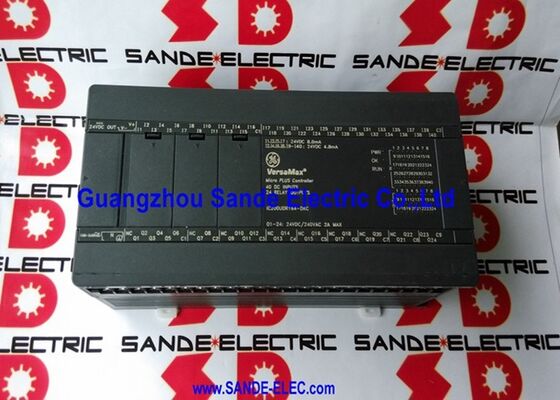

GE Fanuc Versamax Modelo IC200UDR164-DKC PLC IC200UDR164DKC IC2OOUDR164-DKC

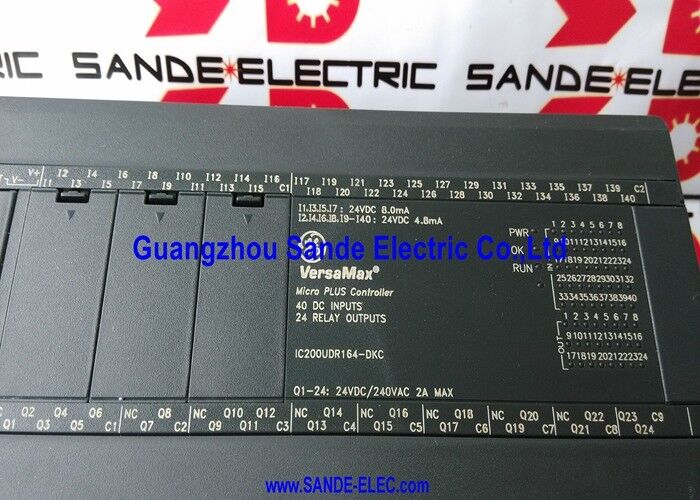

IC200UDR164-DKC∙ GE Fanuc VersaMax Micro PLC ∙ 40×24VDC In / 24 Relay Out / 120 ∙ 240VAC / 8 entradas HSC / RS-232C / 4 unidades de expansão / revisão DKC

Um Micro PLC Completo Não Apenas um Módulo de E/S

O IC200UDR164-DKC é um processador completo VersaMax Micro PLC, fonte de alimentação, entradas digitais e saídas de relé tudo em uma caixa.é um controlador programável autônomo com CPU incorporada, execução de programas e E/S de campo.

A designação "UDR164" tem um significado funcional: a unidade fornece 40 entradas digitais de corrente contínua e 24 saídas de relé no formato de 64 pontos (U = VersaMax, D = entrada de corrente contínua, R = saída de relé,164 = 64 pontos com alimentação 120/240VAC)O sufixo DKC identifica a revisão de hardware desta versão específica.

A uma potência de entrada de 120 ‰ 240 VAC, esta unidade é ligada diretamente à rede de corrente alternada sem uma fonte de alimentação de corrente contínua separada ∙ o conversor interno de corrente alternada/corrente contínua alimenta tanto a lógica do PLC como os circuitos de entrada.Para projetos de gabinetes em que a fonte de alimentação AC é a principal fonte de energia, isto elimina um componente.

Principais especificações

24 Formulário C Saídas de relé Controlo de campo de tensão mista

Cada uma das 24 saídas de relé é um contato do Formulário C (SPDT) um relé de mudança com terminais normalmente abertos, normalmente fechados e comuns.

Normalmente aberto (NO):Controle de carga padrão ‡ bobina de arranque do motor, válvula solenoide, alarme.

Normalmente fechado (NC):Aplicações à prova de falhas ✓ circuitos que devem ser alimentados quando a saída estiver desligada e desactivados quando ligada.

Comum (COM):Aceita qualquer tensão de alimentação de campo dentro da classificação de contato do relé.e cargas de 24VDC conectam-se ao mesmo banco de relé sem hardware de correspondência de tensão.

Cenários de aplicação

Compatíveis, de potência AC:A unidade liga-se directamente ao autocarro AC do painel.

Controle de relé de várias zonas:24 Relais de forma C que controlam de forma independente os arrancadores do motor, os solenoides das válvulas e os contatos de alarme a tensões de campo AC e DC mistas

Contagem da produção de alta velocidade:O codificador ou os pulsos do sensor de até 8 contadores rastreados simultaneamente no modo HSC.

Perguntas frequentes

P1: O que é o sufixo de revisão "-DKC" e isso afeta a compatibilidade?

O sufixo DKC identifica a revisão de hardware específica do IC200UDR164.As revisões reflectem as atualizações dos componentes ou da fabricação, mantendo a mesma especificação funcional e a mesma compatibilidade do programa.Uma unidade DKC substitui as revisões anteriores do IC200UDR164 (como AD, CB, etc.) sem alterações de programa na maioria das instalações.Confirmar com os requisitos da versão do firmware do programa instalado se houver dúvidas sobre a compatibilidade da revisão.

P2: Que software de programação se conecta ao IC200UDR164-DKC?

A série VersaMax Micro é programada usando a Proficy Machine Edition (PME) ou o software Logicmaster anterior.A ligação é feita através da porta serial RS-232C incorporada utilizando um cabo de programação IC200CBL001 ou equivalente. A Proficy Machine Edition suporta as duas linguagens de programação de Diagrama de Escada e Lista de Instruções para a plataforma VersaMax Micro.

P3: As 24 saídas do relé podem ser utilizadas simultaneamente como contatos NO e NC do mesmo relé?

Sim. Cada relé do Formulário C fornece os três terminais NO, NC e COM na fita terminal.ou ambos determina como o circuito de campo respondeUm relé pode simultaneamente fechar um circuito NO (energizar uma lâmpada) e abrir um circuito NC (desenergizar um bypass) com um único comando de saída.

P4: Qual é a diferença entre IC200UDR164 e IC200UDR064?

Ambos são PLCs VersaMax Micro de 64 pontos com 40 entradas de corrente contínua e 24 saídas de relé.Todas as outras especificações funcionais, a capacidade HSC, o tipo de relé, a conectividade de expansão são idênticos.

P5: As saídas do relé estão protegidas contra a comutação de carga indutiva?

Os próprios contatos do relé não incluem supressão incorporada.Recomenda-se a supressão externa através da carga uma rede de snubber para cargas AC ou um diodo de rotação livre para cargas DCSem supressão, o pico de campo electromagnético na abertura do relé degrada a vida do contato ao longo do tempo.Verificar os requisitos de supressão de carga indutiva do manual de utilização IC200UDR164 para os tipos de carga específicos a trocar.
