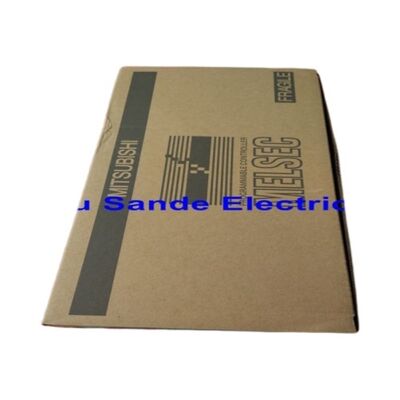

Mitsubishi PLC Controlador lógico programável FX2N-48MR-001 FX2N48MR001 FX2N-48MR-OO1

Mitsubishi FX2N-48MR-001 | PLC compacto de 48 pontos MELSEC FX2N - 24 DI / 24 saídas de relé / 100–240 VCA / 50 VA / etapas de 8K / RS-422

48 pontos, saídas de relé, alimentação CA — O perfil prático do FX2N-48MR

O FX2N-48MR-001 é o membro de 48 pontos da família MELSEC FX2N – um passo abaixo na contagem de E/S em relação ao FX2N-64MR de 64 pontos e um passo acima do FX2N-32MR de 32 pontos. Vinte e quatro entradas digitais e 24 saídas de relé em um invólucro alimentado por CA, sem necessidade de módulo de expansão para aplicações que se enquadram nesta contagem.

A designação "MR" é o indicador do tipo de saída: M = unidade principal, R = saídas de relé. Os contatos do relé alternam cargas CA e CC - as 24 saídas podem controlar bobinas de válvula solenóide de 24 VCC, bobinas de contatores de motor de 230 VCA e lâmpadas indicadoras em tensões mistas do mesmo controlador, com cada contato de relé eletricamente isolado da lógica interna do CLP. Essa flexibilidade de tensão é a razão pela qual as variantes de saída de relé permanecem relevantes em painéis de máquinas onde a fiação de campo atende cargas em tensões diferentes de fontes de alimentação diferentes.

A fonte de alimentação CA aceita 100–240 VCA — o mesmo controlador alimenta um painel norte-americano de 120 VCA ou um painel europeu de 230 VCA sem alterações de hardware.

Especificações principais

FX2N-48MR-001 na faixa FX2N – Onde está

A família de unidades principais FX2N abrange cinco tamanhos: 32MR, 48MR, 64MR, 80MR e 128MR – todas com saída de relé, todas alimentadas por CA, todas com a mesma porta de programação RS-422 e memória de programa de 8.000 passos. O 48MR fica no segundo menor tamanho. Para uma máquina que precisa de 20 entradas de sensores, 15 saídas de atuadores e alguns pontos sobressalentes para fiação futura, o 48MR fornece E/S adequada sem o maior espaço e custo do 64MR.

O sufixo -001 identifica a versão internacional do FX2N-48MR - faixa de entrada de rede elétrica internacional padrão (100–240 VCA) em oposição às especificações de tensão doméstica do Japão. É a variante apropriada para instalações no mercado não japonês.

Cenários de aplicação

Sistemas de transporte e classificação:24 sensores de proximidade, células fotoelétricas e botões nas entradas; contatores de motor, solenóides desviadores e indicadores em saídas de relé. A fonte CA se conecta diretamente ao circuito principal do painel.

Máquinas de embalagem e envase:Pilotos de válvulas pneumáticas (24 VCC), bobinas de partida de motor (230 VCA) e lâmpadas de sinalização — tudo a partir dos mesmos contatos de relé. Nenhuma conversão de relé intermediário necessária para cargas de campo de tensão mista.

Sobressalentes de manutenção da máquina:Muitas máquinas equipadas com FX2N-48MR permanecem em produção globalmente. Uma substituição com o mesmo número de modelo preserva o mapa de endereços de E/S original e a fiação de saída sem exigir modificações de programa ou alterações de hardware do estágio de saída.

Perguntas frequentes

Q1: Qual é a diferença entre FX2N-48MR-001 e FX2N-48MR-ES/UL?

O sufixo -001 identifica a variante internacional sem certificação UL/cUL. O sufixo -ES/UL identifica a mesma especificação internacional mais listagens UL e cUL para mercados norte-americanos com requisitos rigorosos de certificação UL. Ambos são eletricamente idênticos. Especifique -ES/UL para instalações na América do Norte onde são necessários componentes de controle listados em UL; -001 é apropriado para mercados onde a certificação CE atende aos requisitos regulamentares.

Q2: Os módulos de expansão podem ser adicionados ao FX2N-48MR-001?

Sim. A FX2N suporta até 8 módulos de expansão em seu barramento de expansão do lado direito (para o 48MR, combinado com a E/S da placa CPU). Os módulos de expansão adicionam E/S digitais e analógicas, com o sistema total máximo de 256 pontos de E/S. Para comunicação, o FX2N-232-BD (RS-232), FX2N-485-BD (RS-485/Modbus) ou FX2N-CNV-BD com módulos de comunicação subsequentes adicionam capacidade de interface serial.

Q3: Qual software de programação é necessário?

GX Developer ou GX Works2 — Ambientes de programação da Mitsubishi para a família FX2N. Nem o GX Works3 (para a série iQ-R) nem os editores padrão IEC 61131-3 normalmente se conectam diretamente ao FX2N sem configuração de compatibilidade. GX Works2 suporta a lógica ladder do FX2N, FBD e o conjunto de instruções da série FX, incluindo PID, Modbus, HSC e PTO/PWM.

Q4: Qual é a vida elétrica do contato do relé no FX2N-48MR?

A Mitsubishi especifica os contatos do relé para 100.000 operações com carga resistiva nominal (2A/250 VCA). Cargas CC indutivas (bobinas solenóides) reduzem a vida útil do contato através de arcos de pico de tensão no desligamento - diodos de roda livre em cargas indutivas CC suprimem isso e prolongam significativamente a vida útil do contato. Para saídas ciclando em alta frequência, as variantes de saída a transistor (FX2N-48MT) são mais apropriadas.

P5: Qual é o caminho de migração do FX2N-48MR descontinuado?

O FX5U-48MR/ES da Mitsubishi é o equivalente funcional direto da atual série FX5 – 24DI, 24 saídas de relé, alimentação de 100–240 VCA – com processamento significativamente aprimorado, Ethernet integrada e RS-485. A migração requer reverificação do programa no GX Works3 (as exportações do GX Works2 auxiliam no processo); o conjunto de instruções é amplamente compatível, mas algumas diferenças requerem atenção. Para instalações onde o programa FX2N deve permanecer inalterado, o FX3U-48MR/ES é o alvo de migração mais próximo com o mesmo ambiente GX Works2.
