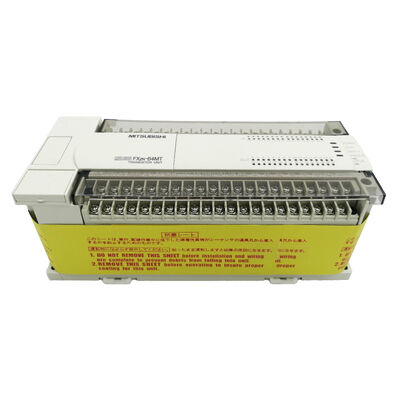

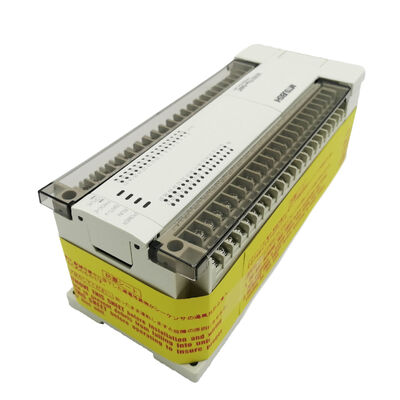

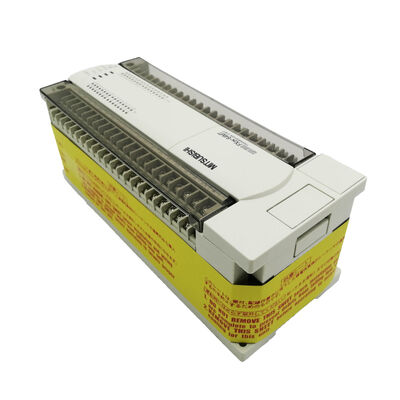

Mitsubishi FX2N-64MT-001 MELSEC FX2N PLC de saída de transistor de 64 pontos 32 DI / 32 DO, 8K Steps, RS-422, 24VDC
Número da parte:Caso o produto seja utilizado para a produção de produtos químicos
Fabricante:Mitsubishi Electric (Japão)
Tipo de produto:Unidade principal do controlador de comandos de PLC (PLC Main Unit)
Total de entradas/saídas:64 (32 entradas / 32 saídas de transistores)
64 pontos, saídas de transistores, controlo de pulso incorporado
O FX2N-64MT-001 é a unidade principal de saída de transistores de 64 pontos da série FX2N da Mitsubishi, com CPU, memória, fonte de alimentação, I/O e porta de comunicação RS-422 em um módulo.Nada adicional é necessário para iniciar um programaConecte uma fonte de 24V, programa com o GX Developer ou GX Works2, e ele corre.
A distinção entre transistor e relé é importante aqui. Unidades de saída de relé FX2N (FX2N-64MR) lidam com cargas indutivas mais altas e circuitos AC, mas mudam em milissegundos e desgastam durante sua vida de contato.As saídas do transistor do -MT mudam em microssegundos, não têm desgaste de contacto, e podem gerar trens de pulsos a até 100 kHz usando o PLSY incorporado,
instruções de posicionamento PLSR, DRVA e DRVI. Para máquinas que necessitem de controlo do eixo servo ou passo junto com uma grande base de E/S,Isto elimina a necessidade de um módulo de posicionamento FX2N-1PG-E separado em aplicações de um ou dois eixos.
As 32 entradas incluem os canais de contador de alta velocidade (até 60 kHz), adequados para feedback do codificador e contagem de sensores de proximidade de alta taxa.Os 32 transistores do tipo fonte dão uma saída de até 0.5A a 5 ̊30 V DC.
Expansão e Memória
O autocarro de extensão FX2N liga módulos de entrada digital (FX2N-16EX, FX2N-32EX), módulos de saída digital (FX2N-16EY, FX2N-32EY) e módulos analógicos (FX2N-2AD, FX2N-4AD, FX2N-2DA,FX2N-4DA) à direita da unidade de baseO total de E/S expansíveis é de 256 pontos.
A memória RAM de 8.000 passos abrange a maioria dos programas de uma máquina.000 passos (FX2N-EEPROM-16L para armazenamento não volátil sem dependência da bateria).
A porta RS-422 também suporta a rede N:N peer-to-peer entre até 8 unidades FX2N. Registros de dados e dispositivos de bits são compartilhados automaticamente, sem instruções adicionais de escada de comunicação.
Principais especificações
| Parâmetro |
Valor |
| Total das entradas/saídas |
64 (32 em / 32 transistor fora) |
| Máximo de entrada/saída |
256 pontos com expansão |
| Programação |
8, 000 passos (16K com cassete) |
| Velocidade |
00,08 μs / instrução básica |
| Saídas de pulso |
2 × 100 kHz (Y0, Y1) |
| Contadores HS |
6 × 60 kHz |
| Comunicação |
RS-422 |
| Fornecimento |
24 V DC |
| Peso |
~ 2 kg |
Perguntas frequentes
Q1: Qual é a corrente de saída máxima por canal de transistor e em todas as saídas?
Cada canal lida com até 0,5A a 530V DC.A corrente total de saída simultânea através de todos os 32 canais é limitada pela fonte de alimentação interna da unidade, normalmente em torno de 8A para o grupo de saída completoSe várias saídas funcionarem simultaneamente a ou perto de 0,5 A, verifique se a carga total permanece dentro deste orçamento durante a concepção do sistema.
P2: As saídas de pulso Y0/Y1 são as mesmas que as do FX2N-1PG-E. Quando vale a pena adicionar o módulo de posicionamento?
Ambos produzem trens de pulso de 100 kHz. As saídas embutidas usam instruções de escada PLSY, PLSR, DRVA e DRVI, que cobrem posicionamento direto de ponto a ponto.O FX2N-1PG-E adiciona modos de posicionamento dedicados, abordagem de duas velocidades, travagem com interrupção-trigger ̇ que o conjunto de instruções incorporado não pode replicar diretamente.As saídas integradas são adequadas e o -1PG-E é desnecessário.
P3: O FX2N-64MT-001 ainda é suportado?
A série FX2N é descontinuada. Para novos projetos, a Mitsubishi recomenda o FX5U (MELSEC iQ-F).O FX2N-64MT-001 está disponível no mercado de excedentes industriais.
P4: A memória do programa pode ser expandida para além de 8.000 passos?
Sim, uma cassete de memória na tomada do painel da frente expande a capacidade para 16.000 passos.O FX2N-EEPROM-16L fornece armazenamento não volátil baseado no EEPROM que mantém o programa sem backup de bateria..
P5: O FX2N-64MT-001 pode controlar os servoamplificadores da série Mitsubishi MR-J?
Sim através das saídas de pulso do transistor Y0/Y1 incorporadas ligadas aos terminais de entrada de pulso do servoamplificador, utilizando instruções de posicionamento DRVA/DRVI para até dois eixos.Para servos de controlo mais sofisticados (sequências homingAs notas de aplicação da Mitsubishi fornecem exemplos de fiação para amplificadores MR-J2S, MR-J3, MR-JN e MR-JE.
